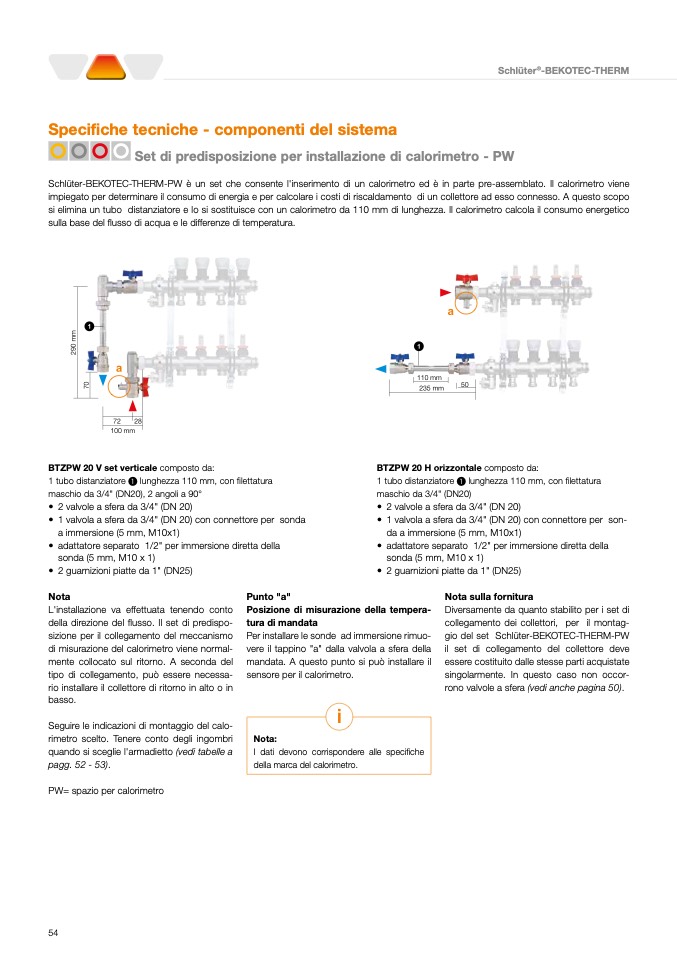

Schlüter

®

-BEKOTEC-THERM

Specifiche tecniche - componenti del sistema

Set di predisposizione per installazione di calorimetro - PW

Schlüter-BEKOTEC-THERM-PW è un set che consente l'inserimento di un calorimetro ed è in parte pre-assemblato. Il calorimetro viene

impiegato per determinare il consumo di energia e per calcolare i costi di riscaldamento di un collettore ad esso connesso. A questo scopo

si elimina un tubo distanziatore e lo si sostituisce con un calorimetro da 110 mm di lunghezza. Il calorimetro calcola il consumo energetico

sulla base del flusso di acqua e le differenze di temperatura.

110 mm

235 mm

50

72

28

100 mm

BTZPW 20 V set verticale composto da:

1 tubo distanziatore A lunghezza 110 mm, con filettatura

maschio da 3/4" (DN20), 2 angoli a 90°

yy2 valvole a sfera da 3/4" (DN 20)

yy1 valvola a sfera da 3/4" (DN 20) con connettore per sonda

a immersione (5 mm, M10x1)

yyadattatore separato 1/2" per immersione diretta della

sonda (5 mm, M10 x 1)

yy2 guarnizioni piatte da 1" (DN25)

Nota

L'installazione va effettuata tenendo conto

della direzione del flusso. Il set di predispo-

sizione per il collegamento del meccanismo

di misurazione del calorimetro viene normal-

mente collocato sul ritorno. A seconda del

tipo di collegamento, può essere necessa-

rio installare il collettore di ritorno in alto o in

basso.

Seguire le indicazioni di montaggio del calo-

rimetro scelto. Tenere conto degli ingombri

quando si sceglie l'armadietto (vedi tabelle a

pagg. 52 - 53).

PW= spazio per calorimetro

BTZPW 20 H orizzontale composto da:

1 tubo distanziatore A lunghezza 110 mm, con filettatura

maschio da 3/4" (DN20)

yy2 valvole a sfera da 3/4" (DN 20)

yy1 valvola a sfera da 3/4" (DN 20) con connettore per son-

da a immersione (5 mm, M10x1)

yyadattatore separato 1/2" per immersione diretta della

sonda (5 mm, M10 x 1)

yy2 guarnizioni piatte da 1" (DN25)

Punto "a"

Posizione di misurazione della tempera-

tura di mandata

Per installare le sonde ad immersione rimuo-

vere il tappino "a" dalla valvola a sfera della

mandata. A questo punto si può installare il

sensore per il calorimetro.

i

Nota:

I dati devono corrispondere alle specifiche

della marca del calorimetro.

Nota sulla fornitura

Diversamente da quanto stabilito per i set di

collegamento dei collettori, per il montag-

gio del set Schlüter-BEKOTEC-THERM-PW

il set di collegamento del collettore deve

essere costituito dalle stesse parti acquistate

singolarmente. In questo caso non occor-

rono valvole a sfera (vedi anche pagina 50).

54
