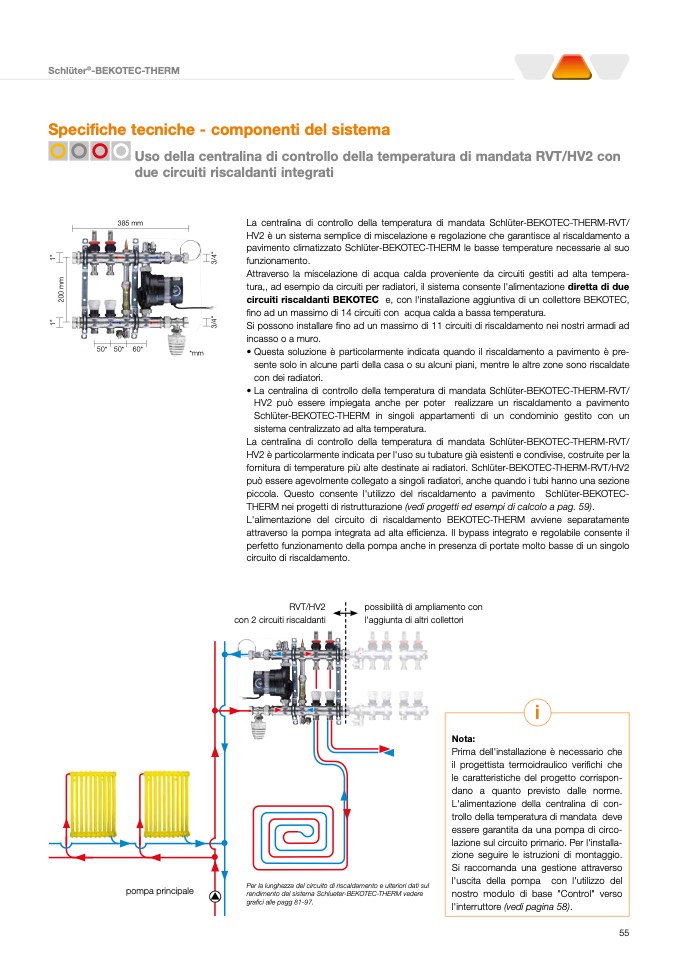

Schlüter
®
-BEKOTEC-THERM
Specifiche tecniche - componenti del sistema
Uso della centralina di controllo della temperatura di mandata RVT/HV2 con
due circuiti riscaldanti integrati
385 mm
50* 50* 60*
*mm
La centralina di controllo della temperatura di mandata Schlüter-BEKOTEC-THERM-RVT/
HV2 è un sistema semplice di miscelazione e regolazione che garantisce al riscaldamento a
pavimento climatizzato Schlüter-BEKOTEC-THERM le basse temperature necessarie al suo
funzionamento.
Attraverso la miscelazione di acqua calda proveniente da circuiti gestiti ad alta tempera-
tura,, ad esempio da circuiti per radiatori, il sistema consente l'alimentazione diretta di due
circuiti riscaldanti BEKOTEC e, con l'installazione aggiuntiva di un collettore BEKOTEC,
fino ad un massimo di 14 circuiti con acqua calda a bassa temperatura.
Si possono installare fino ad un massimo di 11 circuiti di riscaldamento nei nostri armadi ad
incasso o a muro.
• Questa soluzione è particolarmente indicata quando il riscaldamento a pavimento è pre-
sente solo in alcune parti della casa o su alcuni piani, mentre le altre zone sono riscaldate
con dei radiatori.
• La centralina di controllo della temperatura di mandata Schlüter-BEKOTEC-THERM-RVT/
HV2 può essere impiegata anche per poter realizzare un riscaldamento a pavimento
Schlüter-BEKOTEC-THERM in singoli appartamenti di un condominio gestito con un
sistema centralizzato ad alta temperatura.
La centralina di controllo della temperatura di mandata Schlüter-BEKOTEC-THERM-RVT/
HV2 è particolarmente indicata per l'uso su tubature già esistenti e condivise, costruite per la
fornitura di temperature più alte destinate ai radiatori. Schlüter-BEKOTEC-THERM-RVT/HV2
può essere agevolmente collegato a singoli radiatori, anche quando i tubi hanno una sezione
piccola. Questo consente l'utilizzo del riscaldamento a pavimento Schlüter-BEKOTEC-
THERM nei progetti di ristrutturazione (vedi progetti ed esempi di calcolo a pag. 59).
L'alimentazione del circuito di riscaldamento BEKOTEC-THERM avviene separatamente
attraverso la pompa integrata ad alta efficienza. Il bypass integrato e regolabile consente il
perfetto funzionamento della pompa anche in presenza di portate molto basse di un singolo
circuito di riscaldamento.
RVT/HV2
con 2 circuiti riscaldanti
possibilità di ampliamento con
l'aggiunta di altri collettori
i
Prima dell'installazione è necessario che
il progettista termoidraulico verifichi che
le caratteristiche del progetto corrispon-
dano a quanto previsto dalle norme.
L'alimentazione della centralina di con-
trollo della temperatura di mandata deve
essere garantita da una pompa di circo-
lazione sul circuito primario. Per l'installa-
zione seguire le istruzioni di montaggio.
Si raccomanda una gestione attraverso
l'uscita della pompa con l'utilizzo del
nostro modulo di base "Control" verso
l'interruttore (vedi pagina 58).
Nota:
pompa principale
Per la lunghezza del circuito di riscaldamento e ulteriori dati sul
rendimento del sistema Schlueter-BEKOTEC-THERM vedere
grafici alle pagg 81-97.
