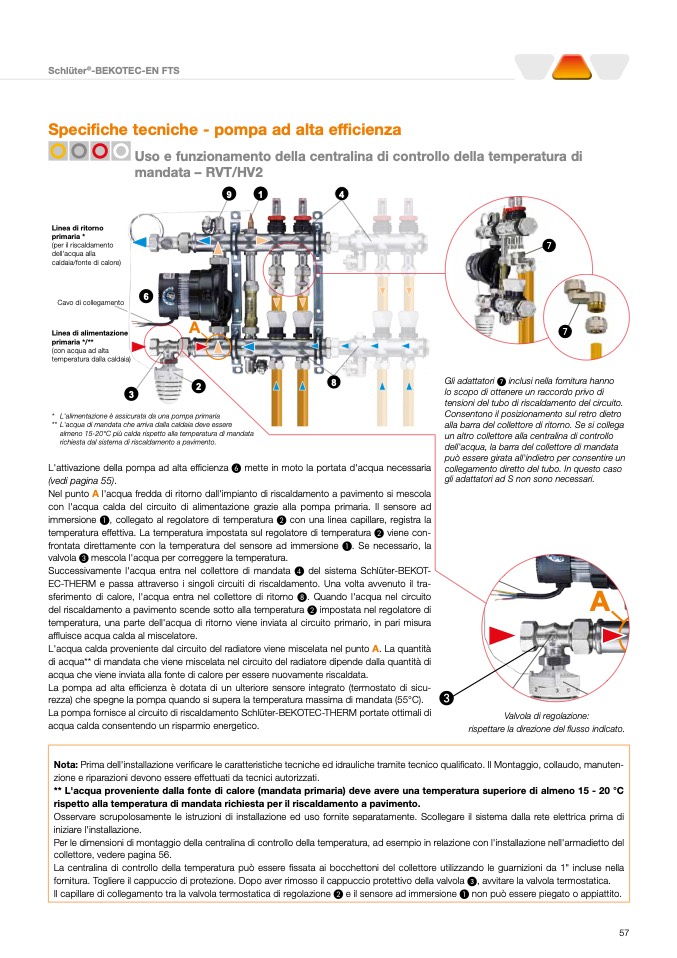

Schlüter
®
-BEKOTEC-EN FTS
Specifiche tecniche - pompa ad alta efficienza
Uso e funzionamento della centralina di controllo della temperatura di
mandata – RVT/HV2
9
1
4
Linea di ritorno
primaria *
(per il riscaldamento
dell'acqua alla
caldaia/fonte di calore)
6
3
* L'alimentazione è assicurata da una pompa primaria
** L'acqua di mandata che arriva dalla caldaia deve essere
almeno 15-20°C più calda rispetto alla temperatura di mandata
richiesta dal sistema di riscaldamento a pavimento.
L'attivazione della pompa ad alta efficienza F mette in moto la portata d'acqua necessaria
(vedi pagina 55).
Nel punto A l'acqua fredda di ritorno dall'impianto di riscaldamento a pavimento si mescola
con l'acqua calda del circuito di alimentazione grazie alla pompa primaria. Il sensore ad
immersione A, collegato al regolatore di temperatura B con una linea capillare, registra la
temperatura effettiva. La temperatura impostata sul regolatore di temperatura B viene con-
frontata direttamente con la temperatura del sensore ad immersione A. Se necessario, la
valvola C mescola l'acqua per correggere la temperatura.
Successivamente l'acqua entra nel collettore di mandata D del sistema Schlüter-BEKOT-
EC-THERM e passa attraverso i singoli circuiti di riscaldamento. Una volta avvenuto il tra-
sferimento di calore, l'acqua entra nel collettore di ritorno H. Quando l'acqua nel circuito
7
Cavo di collegamento
Linea di alimentazione
primaria */**
(con acqua ad alta
temperatura dalla caldaia)
A
2
7
8
Gli adattatori 7 inclusi nella fornitura hanno
lo scopo di ottenere un raccordo privo di
tensioni del tubo di riscaldamento del circuito.
Consentono il posizionamento sul retro dietro
9
Primärrücklauf * a
lla barra del collettore di ritorno. Se si collega
(zur Nachheizung un altro collettore alla centralina di controllo
dell'acqua, la barra del collettore di mandata
durch den
può essere girata all'indietro per consentire un
collegamento diretto del tubo. In questo caso
Wärmeerzeuger)
gli adattatori ad S non sono necessari.
Anschlusskabel
6
del riscaldamento a pavimento scende sotto alla temperatura B impostata nel regolatore di
A
temperatura, una parte dell'acqua di ritorno viene inviata al circuito primario, in pari misura
Primärvorlauf */**
(mit hoher Temperatur
vom Wärmeerzeuger)
affluisce acqua calda al miscelatore.
L'acqua calda proveniente dal circuito del radiatore viene miscelata nel punto A. La quantità
di acqua** di mandata che viene miscelata nel circuito del radiatore dipende dalla quantità di
acqua che viene inviata alla fonte di calore per essere nuovamente riscaldata.
La pompa ad alta efficienza è dotata di un ulteriore sensore integrato (termostato di sicu-
rezza) che spegne la pompa quando si supera la temperatura massima di mandata (55°C).
La pompa fornisce al circuito di riscaldamento Schlüter-BEKOTEC-THERM portate ottimali di
acqua calda consentendo un risparmio energetico.
Valvola di regolazione:
2
rispettare la direzione del flusso indicato.
3
Nota: Prima dell'installazione verificare le caratteristiche tecniche ed idrauliche tramite tecnico qualificato. Il Montaggio, collaudo, manuten-
zione e riparazioni devono essere effettuati da tecnici autorizzati.
Per le dimensioni di montaggio della centralina di controllo della temperatura, ad esempio in relazione con l'installazione nell'armadietto del
collettore, vedere pagina 56.
La centralina di controllo della temperatura può essere fissata ai bocchettoni del collettore utilizzando le guarnizioni da 1" incluse nella
fornitura. Togliere il cappuccio di protezione. Dopo aver rimosso il cappuccio protettivo della valvola 3, avvitare la valvola termostatica.
Il capillare di collegamento tra la valvola termostatica di regolazione B e il sensore ad immersione A non può essere piegato o appiattito.
** L'acqua proveniente dalla fonte di calore (mandata primaria) deve avere una temperatura superiore di almeno 15 - 20 °C
rispetto alla temperatura di mandata richiesta per il riscaldamento aVpoarvlaimufetnetmo.peratur der Fl
ächenheizung.
Osservare scrupolosamente le istruzioni di installazione ed uso fornite separatamente. Scollegare il sistema dalla rete elettrica prima di
iniziare l'installazione.
* Die Versorgung ist durch eine Primärpumpe siche
** Das vom Wärmeerzeuger zugeführte Wasser (Pri
muss mindestens 15 - 20 °C wärmer sein als die
57
