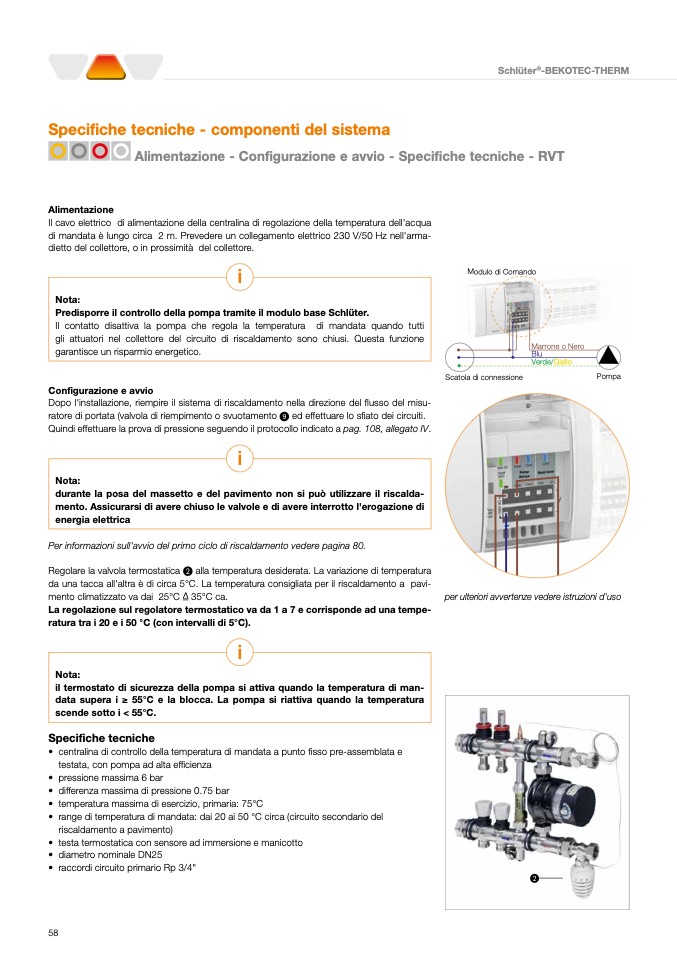

Alimentazione - Configurazione e avvio - Specifiche tecniche - RVT

Alimentazione

Il cavo elettrico di alimentazione della centralina di regolazione della temperatura dell'acqua

di mandata è lungo circa 2 m. Prevedere un collegamento elettrico 230 V/50 Hz nell'arma-

dietto del collettore, o in prossimità del collettore.

i

Nota:

Predisporre il controllo della pompa tramite il modulo base Schl

üter.

Il contatto disattiva la pompa che regola la temperatura di mandata quando tutti

gli attuatori nel collettore del circuito di riscaldamento sono chiusi. Questa funzione

garantisce un risparmio energetico.

Configurazione e avvio

Dopo l'installazione, riempire il sistema di riscaldamento nella direzione del flusso del misu-

ratore di portata (valvola di riempimento o svuotamento 9 ed effettuare lo sfiato dei circuiti.

Quindi effettuare la prova di pressione seguendo il protocollo indicato a pag. 108, allegato IV.

i

Nota:

durante la posa del massetto e del pavimento non si può utilizzare il riscalda-

mento. Assicurarsi di avere chiuso le valvole e di avere interrotto l'erogazione di

energia elettrica

Per informazioni sull'avvio del primo ciclo di riscaldamento vedere pagina 80.

Marrone o Nero

Blu

Verde/Giallo

Schlüter

®

-BEKOTEC-THERM

Specifiche tecniche - componenti del sistema

Regolare la valvola termostatica

⩠

B alla temperatura desiderata. La variazione di temperatura

da una tacca all'altra è di circa 5°C. La temperatura consigliata per il riscaldamento a pavi-

braun oder

blau

grün/gelb

mento climatizzato va dai 25°C 35°C ca.

per ulteriori avvertenze vedere istruzioni d'uso

La regolazione sul regolatore termostatico va da 1 a 7 e corrisponde ad una tempe-

ratura tra i 20 e i 50 °C (con intervalli di 5°C).

i

58

Nota:

il termostato di sicurezza della pompa si attiva quando la temperatura di man-

data supera i ≥ 55°C e la blocca. La pompa si riattiva quando la temperatura

scende sotto i < 55°C.

Abzweigdose

Scatola di connessione

Pompa

B

Specifiche tecniche

• centralina di controllo della temperatura di mandata a punto fisso pre-assemblata e

testata, con pompa ad alta efficienza

• pressione massima 6 bar

• differenza massima di pressione 0.75 bar

• temperatura massima di esercizio, primaria: 75°C

• range di temperatura di mandata: dai 20 ai 50 °C circa (circuito secondario del

riscaldamento a pavimento)

• testa termostatica con sensore ad immersione e manicotto

• diametro nominale DN25

• raccordi circuito primario Rp 3/4"

Steuermodul

Modulo di Comando
