Schlüter

®

-BEKOTEC-THERM

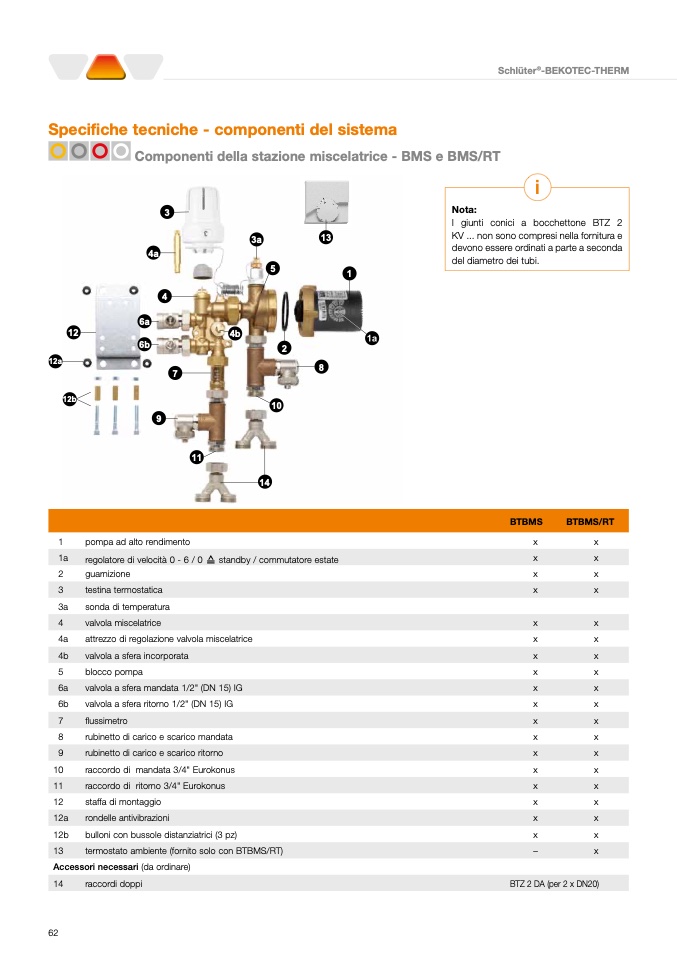

Specifiche tecniche - componenti del sistema

Componenti della stazione miscelatrice - BMS e BMS/RT

i

I giunti conici a bocchettone BTZ 2

KV ... non sono compresi nella fornitura e

devono essere ordinati a parte a seconda

del diametro dei tubi.

3

4a

4

Nota:

3a

13

5

2

8

10

1

6a

12

6b

4b

12a

12b

7

9

11

14

BTBMS

BTBMS/RT

1

pompa ad alto rendimento

x

x

1a

regolatore di velocità 0 - 6 / 0

≙

standby / commutatore estate

guarnizione

x

x

2

x

x

3

testina termostatica

x

x

3a

sonda di temperatura

4

valvola miscelatrice

x

x

4a

attrezzo di regolazione valvola miscelatrice

x

x

4b

valvola a sfera incorporata

x

x

5

blocco pompa

x

x

6a

valvola a sfera mandata 1/2" (DN 15) IG

x

x

6b

valvola a sfera ritorno 1/2" (DN 15) IG

x

x

7

flussimetro

x

x

8

rubinetto di carico e scarico mandata

x

x

9

rubinetto di carico e scarico ritorno

x

x

10

raccordo di mandata 3/4" Eurokonus

x

x

11

raccordo di ritorno 3/4" Eurokonus

x

x

12

staffa di montaggio

x

x

12a

rondelle antivibrazioni

x

x

12b

bulloni con bussole distanziatrici (3 pz)

x

x

13

termostato ambiente (fornito solo con BTBMS/RT)

–

x

Accessori necessari (da ordinare)

14

raccordi doppi

BTZ 2 DA (per 2 x DN20)

62
