Schlüter
®
-BEKOTEC-THERM
Specifiche tecniche - componenti del sistema

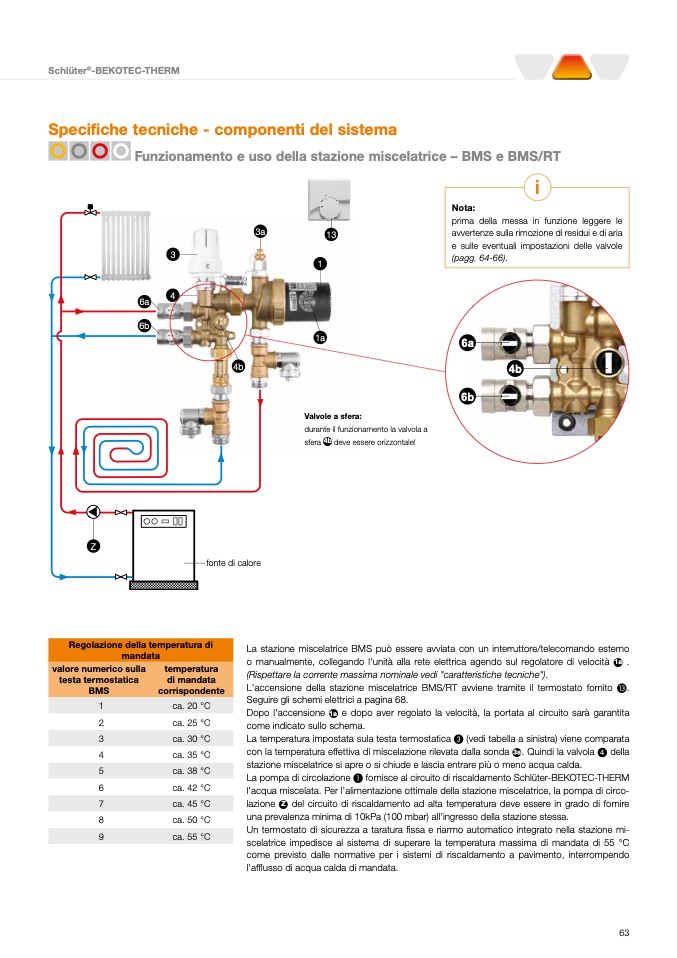

Funzionamento e uso della stazione miscelatrice – BMS e BMS/RT
i
prima della messa in funzione leggere le
13
avvertenze sulla rimozione di residui e di aria
e sulle eventuali impostazioni delle valvole
Nota:
3a
3
1
1a
Valvole a sfera:
durante il funzionamento la valvola a
sfera U4b deve essere orizzontale!
(pagg. 64-66).
6a
4b
6b
4
6b
6a
4b
Z
fonte di calore
Regolazione della temperatura di
mandata
valore numerico sulla
testa termostatica
BMS
temperatura
di mandata
corrispondente
1
ca. 20 °C
2
ca. 25 °C
3
ca. 30 °C
4
ca. 35 °C
5
ca. 38 °C
6
ca. 42 °C
7
ca. 45 °C
8
ca. 50 °C
9
ca. 55 °C
La stazione miscelatrice BMS può essere avviata con un interruttore/telecomando esterno
o manualmente, collegando l'unità alla rete elettrica agendo sul regolatore di velocità U1a .
(Rispettare la corrente massima nominale vedi "caratteristiche tecniche").
L'accensione della stazione miscelatrice BMS/RT avviene tramite il termostato fornito .
Seguire gli schemi elettrici a pagina 68.
Dopo l'accensione U1a e dopo aver regolato la velocità, la portata al circuito sarà garantita
come indicato sullo schema.
La temperatura impostata sula testa termostatica C (vedi tabella a sinistra) viene comparata
con la temperatura effettiva di miscelazione rilevata dalla sonda U3a. Quindi la valvola 4 della
stazione miscelatrice si apre o si chiude e lascia entrare più o meno acqua calda.
La pompa di circolazione A fornisce al circuito di riscaldamento Schlüter-BEKOTEC-THERM
l'acqua miscelata. Per l'alimentazione ottimale della stazione miscelatrice, la pompa di circo-
lazione UZ del circuito di riscaldamento ad alta temperatura deve essere in grado di fornire
una prevalenza minima di 10kPa (100 mbar) all'ingresso della stazione stessa.
Un termostato di sicurezza a taratura fissa e riarmo automatico integrato nella stazione mi-
scelatrice impedisce al sistema di superare la temperatura massima di mandata di 55 °C
come previsto dalle normative per i sistemi di riscaldamento a pavimento, interrompendo
l'afflusso di acqua calda di mandata.
