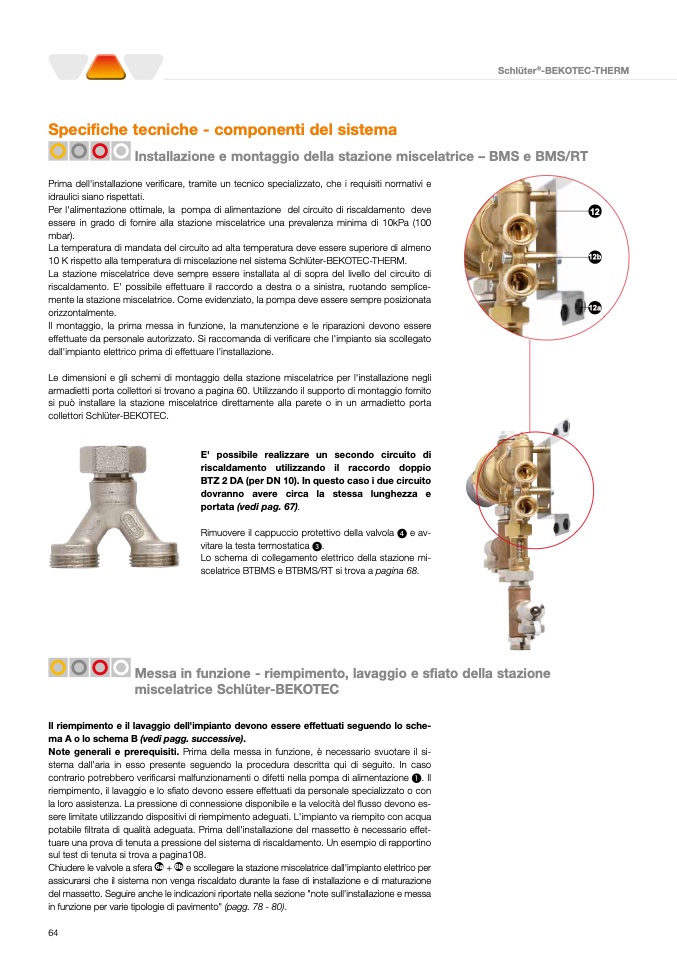

Specifiche tecniche - componenti del sistema
Installazione e montaggio della stazione miscelatrice – BMS e BMS/RT
Prima dell'installazione verificare, tramite un tecnico specializzato, che i requisiti normativi e
idraulici siano rispettati.
Per l'alimentazione ottimale, la pompa di alimentazione del circuito di riscaldamento deve
essere in grado di fornire alla stazione miscelatrice una prevalenza minima di 10kPa (100
mbar).
La temperatura di mandata del circuito ad alta temperatura deve essere superiore di almeno
10 K rispetto alla temperatura di miscelazione nel sistema Schlüter-BEKOTEC-THERM.
La stazione miscelatrice deve sempre essere installata al di sopra del livello del circuito di
riscaldamento. E' possibile effettuare il raccordo a destra o a sinistra, ruotando semplice-
mente la stazione miscelatrice. Come evidenziato, la pompa deve essere sempre posizionata
orizzontalmente.
Il montaggio, la prima messa in funzione, la manutenzione e le riparazioni devono essere
effettuate da personale autorizzato. Si raccomanda di verificare che l'impianto sia scollegato
dall'impianto elettrico prima di effettuare l'installazione.
Le dimensioni e gli schemi di montaggio della stazione miscelatrice per l'installazione negli
armadietti porta collettori si trovano a pagina 60. Utilizzando il supporto di montaggio fornito
si può installare la stazione miscelatrice direttamente alla parete o in un armadietto porta
collettori Schlüter-BEKOTEC.
E' possibile realizzare un secondo circuito di
riscaldamento utilizzando il raccordo doppio
BTZ 2 DA (per DN 10). In questo caso i due circuito
dovranno avere circa la stessa lunghezza e
portata (vedi pag. 67).
Rimuovere il cappuccio protettivo della valvola 4 e av-
vitare la testa termostatica 3.
Lo schema di collegamento elettrico della stazione mi-
scelatrice BTBMS e BTBMS/RT si trova a pagina 68.
Messa in funzione - riempimento, lavaggio e sfiato della stazione
miscelatrice Schlüter-BEKOTEC
Il riempimento e il lavaggio dell'impianto devono essere effettuati seguendo lo sche-
ma A o lo schema B (vedi pagg. successive).
Note generali e prerequisiti. Prima della messa in funzione, è necessario svuotare il si-
stema dall'aria in esso presente seguendo la procedura descritta qui di seguito. In caso
contrario potrebbero verificarsi malfunzionamenti o difetti nella pompa di alimentazione A. Il
riempimento, il lavaggio e lo sfiato devono essere effettuati da personale specializzato o con
la loro assistenza. La pressione di connessione disponibile e la velocità del flusso devono es-
sere limitate utilizzando dispositivi di riempimento adeguati. L'impianto va riempito con acqua
potabile filtrata di qualità adeguata. Prima dell'installazione del massetto è necessario effet-
tuare una prova di tenuta a pressione del sistema di riscaldamento. Un esempio di rapportino
sul test di tenuta si trova a pagina108.
Chiudere le valvole a sfera U6a + U6b e scollegare la stazione miscelatrice dall'impianto elettrico per
assicurarsi che il sistema non venga riscaldato durante la fase di installazione e di maturazione
del massetto. Seguire anche le indicazioni riportate nella sezione "note sull'installazione e messa
in funzione per varie tipologie di pavimento" (pagg. 78 - 80).
