Schlüter

®

-BEKOTEC-THERM

Specifiche tecniche - componenti del sistema

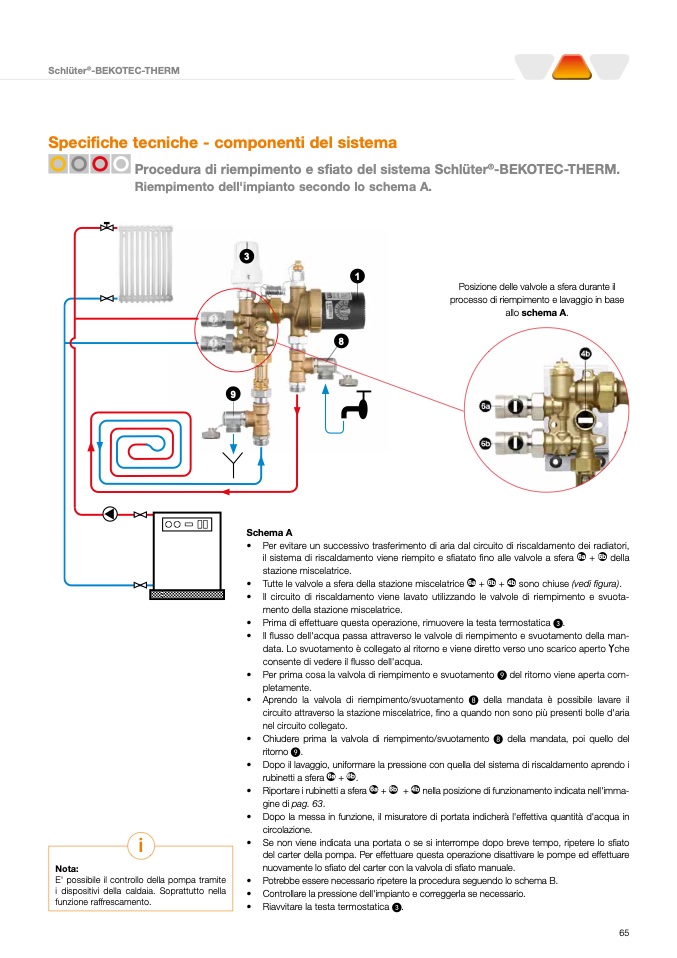

Procedura di riempimento e sfiato del sistema Schlüter

®

-BEKOTEC-THERM.

Riempimento dell'impianto secondo lo schema A.

3

9

9

1

8

Posizione delle valvole a sfera durante il

processo di riempimento e lavaggio in base

allo schema A.

i

E' possibile il controllo della pompa tramite

i dispositivi della caldaia. Soprattutto nella

funzione raffrescamento.

• Per evitare un successivo trasferimento di aria dal circuito di riscaldamento dei radiatori,

il sistema di riscaldamento viene riempito e sfiatato fino alle valvole a sfera U6a + U6b della

stazione miscelatrice.

• Tutte le valvole a sfera della stazione miscelatrice U6a + U6b + U4b sono chiuse (vedi figura).

• Il circuito di riscaldamento viene lavato utilizzando le valvole di riempimento e svuota-

mento della stazione miscelatrice.

• Prima di effettuare questa operazione, rimuovere la testa termostatica 3.

• Il flusso dell'acqua passa attraverso le valvole di riempimento e svuotamento della man-

data. Lo svuotamento è collegato al ritorno e viene diretto verso uno scarico aperto che

consente di vedere il flusso dell'acqua.

• Per prima cosa la valvola di riempimento e svuotamento I del ritorno viene aperta com-

pletamente.

• Aprendo la valvola di riempimento/svuotamento H della mandata

è possibile lavare il

circuito attraverso la stazione miscelatrice, fino a quando non sono più presenti bolle d'aria

nel circuito collegato.

• Chiudere prima la valvola di riempimento/svuotamento H della mandata, poi quello del

ritorno I.

• Dopo il lavaggio, uniformare la pressione con quella del sistema di riscaldamento aprendo i

rubinetti a sfera U6a + U6b .

• Riportare i rubinetti a sfera U6a + U6b + U4b nella posizione di funzionamento indicata nell'imma-

gine di pag. 63.

• Dopo la messa in funzione, il misuratore di portata indicherà l'effettiva quantità d'acqua in

circolazione.

• Se non viene indicata una portata o se si interrompe dopo breve tempo, ripetere lo sfiato

del carter della pompa. Per effettuare questa operazione disattivare le pompe ed effettuare

nuovamente lo sfiato del carter con la valvola di sfiato manuale.

• Potrebbe essere necessario ripetere la procedura seguendo lo schema B.

• Controllare la pressione dell'impianto e correggerla se necessario.

• Riavvitare la testa termostatica 3.

Schema A

Nota:
