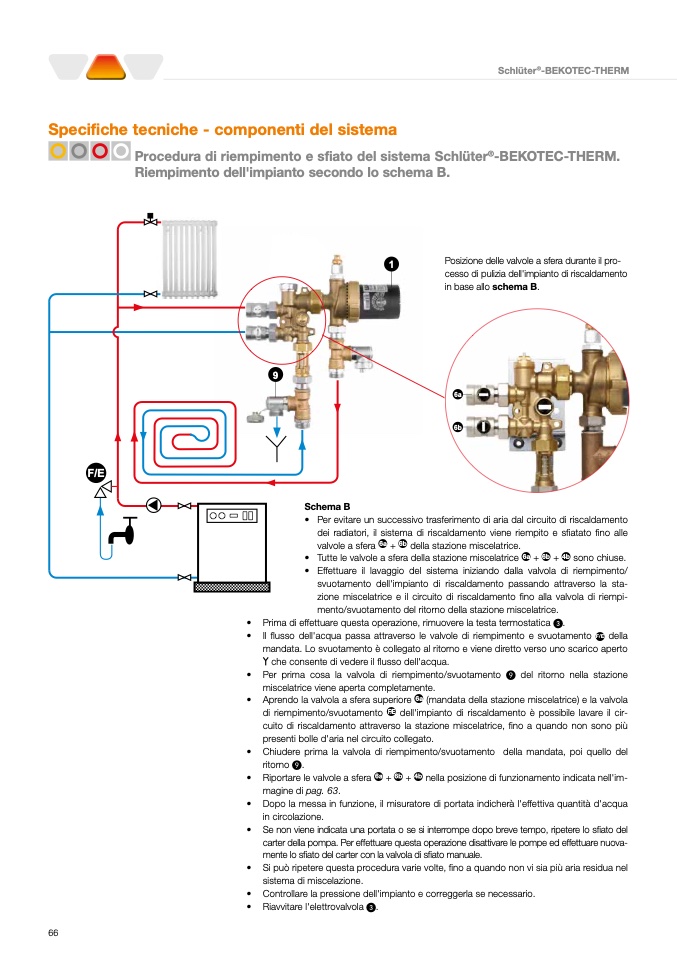

Specifiche tecniche - componenti del sistema

Procedura di riempimento e sfiato del sistema Schlüter

®

-BEKOTEC-THERM.

Riempimento dell'impianto secondo lo schema B.

Schlüter

®

-BEKOTEC-THERM

1

Posizione delle valvole a sfera durante il pro-

cesso di pulizia dell'impianto di riscaldamento

in base allo schema B.

6a

6b

9

F/E

Schema B

• Per evitare un successivo trasferimento di aria dal circuito di riscaldamento

dei radiatori, il sistema di riscaldamento viene riempito e sfiatato fino alle

valvole a sfera U6a + U6b della stazione miscelatrice.

• Tutte le valvole a sfera della stazione miscelatrice U6a + U6b + U4b sono chiuse.

• Effettuare il lavaggio del sistema iniziando dalla valvola di riempimento/

svuotamento dell'impianto di riscaldamento passando attraverso la sta-

zione miscelatrice e il circuito di riscaldamento fino alla valvola di riempi-

66

mento/svuotamento del ritorno della stazione miscelatrice.

• Prima di effettuare questa operazione, rimuovere la testa termostatica 3.

• Il flusso dell'acqua passa attraverso le valvole di riempimento e svuotamento U

F/E

della

mandata. Lo svuotamento è collegato al ritorno e viene diretto verso uno scarico aperto

che consente di vedere il flusso dell'acqua.

• Per prima cosa la valvola di riempimento/svuotamento I del ritorno nella stazione

miscelatrice viene aperta completamente.

• Aprendo la valvola a sfera superiore U6a (mandata della stazione miscelatrice) e la valvola

di riempimento/svuotamento U

F/E

dell'impianto di riscaldamento è possibile lavare il cir-

cuito di riscaldamento attraverso la stazione miscelatrice, fino a quando non sono più

presenti bolle d'aria nel circuito collegato.

• Chiudere prima la valvola di riempimento/svuotamento della mandata, poi quello del

ritorno I.

• Riportare le valvole a sfera U6a + U6b + U4b nella posizione di funzionamento indicata nell'im-

magine di pag. 63.

• Dopo la messa in funzione, il misuratore di portata indicherà l'effettiva quantità d'acqua

in circolazione.

• Se non viene indicata una portata o se si interrompe dopo breve tempo, ripetere lo sfiato del

carter della pompa. Per effettuare questa operazione disattivare le pompe ed effettuare nuova-

mente lo sfiato del carter con la valvola di sfiato manuale.

• Si può ripetere questa procedura varie volte, fino a quando non vi sia più aria residua nel

sistema di miscelazione.

• Controllare la pressione dell'impianto e correggerla se necessario.

• Riavvitare l'elettrovalvola 3.
