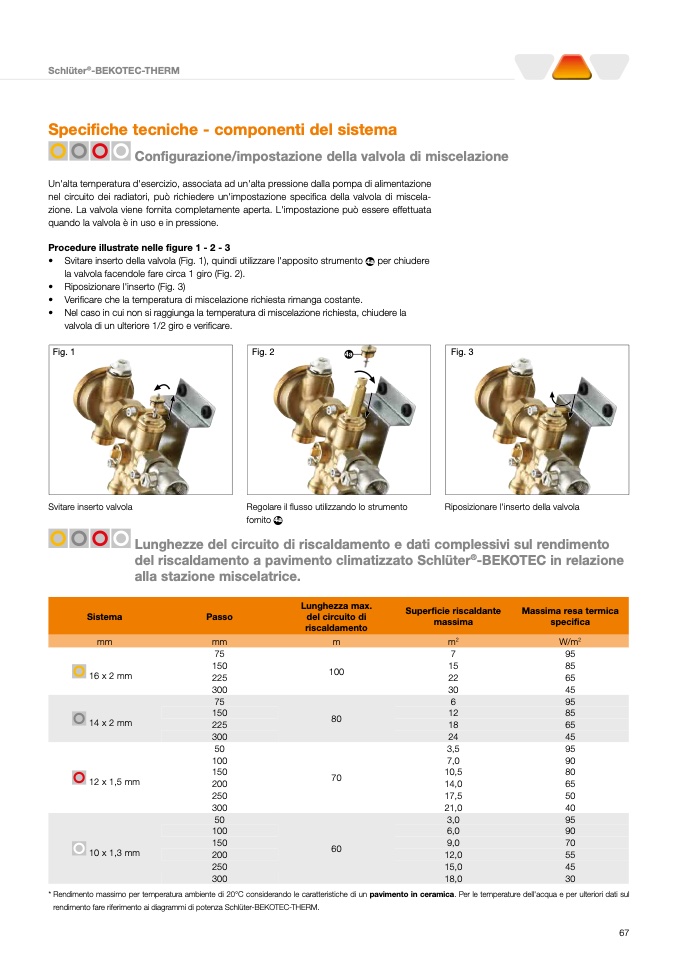

Schlüter
®
-BEKOTEC-THERM
Specifiche tecniche - componenti del sistema
Configurazione/impostazione della valvola di miscelazione
Un'alta temperatura d'esercizio, associata ad un'alta pressione dalla pompa di alimentazione
nel circuito dei radiatori, può richiedere un'impostazione specifica della valvola di miscela-
zione. La valvola viene fornita completamente aperta. L'impostazione può essere effettuata
quando la valvola è in uso e in pressione.
Procedure illustrate nelle figure 1 - 2 - 3
• Svitare inserto della valvola (Fig. 1), quindi utilizzare l'apposito strumento U4a per chiudere
la valvola facendole fare circa 1 giro (Fig. 2).
• Riposizionare l'inserto (Fig. 3)
• Verificare che la temperatura di miscelazione richiesta rimanga costante.
• Nel caso in cui non si raggiunga la temperatura di miscelazione richiesta, chiudere la
valvola di un ulteriore 1/2 giro e verificare.
Svitare inserto valvola
Regolare il flusso utilizzando lo strumento
Riposizionare l'inserto della valvola
fornito U4a
Lunghezze del circuito di riscaldamento e dati complessivi sul rendimento
del riscaldamento a pavimento climatizzato Schlüter
®
-BEKOTEC in relazione
alla stazione miscelatrice.
Fig. 1
Fig. 2
Fig. 3
Sistema
Passo
Lunghezza max.
del circuito di
riscaldamento
Superficie riscaldante
massima
Massima resa termica
specifica
mm
mm
m
m
2
W/m
2
16 x 2 mm
75
100
7
95
150
15
85
225
22
65
300
30
45
14 x 2 mm
75
80
6
95
150
12
85
225
18
65
300
24
45
12 x 1,5 mm
50
70
3,5
95
100
7,0
90
150
10,5
80
200
14,0
65
250
17,5
50
300
21,0
40
10 x 1,3 mm
50
60
3,0
95
100
6,0
90
150
9,0
70
200
12,0
55
250
15,0
45
300
18,0
30
* Rendimento massimo per temperatura ambiente di 20°C considerando le caratteristiche di un pavimento in ceramica. Per le temperature dell'acqua e per ulteriori dati sul
rendimento fare riferimento ai diagrammi di potenza Schlüter-BEKOTEC-THERM.
