collegamento

alla rete

elettrica

L

N

scatola di derivazione

cavo di collegamento della pompa

Stazione miscelatrice-BMS/RT, accensione con

il termostato

Schlüter

®

-BEKOTEC-THERM

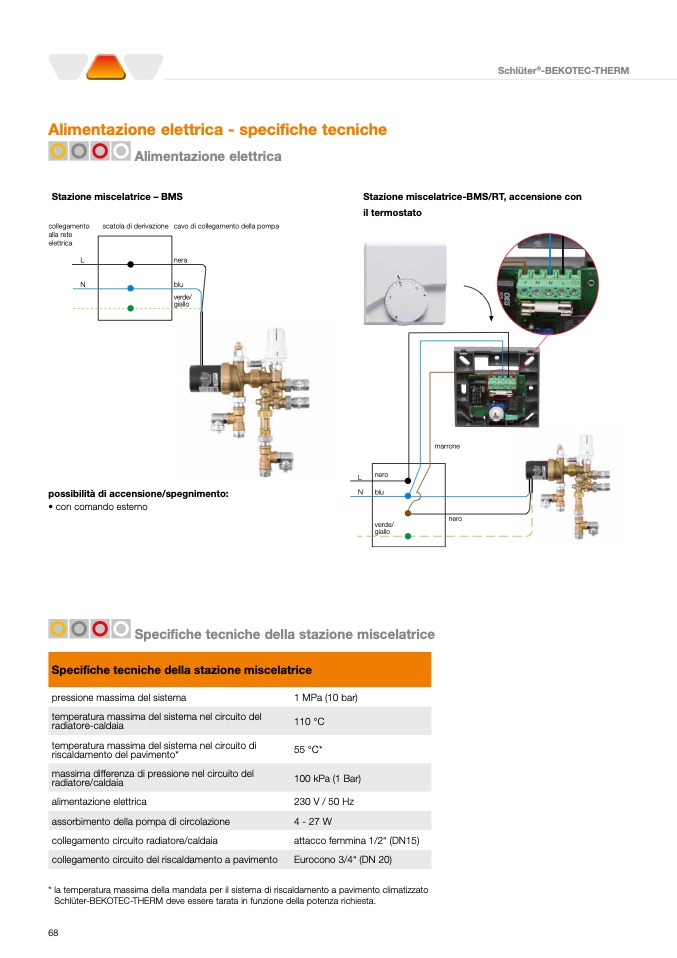

Alimentazione elettrica - specifiche tecniche

Alimentazione elettrica

Stazione miscelatrice – BMS

nera

blu

verde/

giallo

1a

nero

schwarz

N

blau

grün/

gel b

L

N

braun

marrone

nero

schwarz

possibilità di accensione/spegnimento:

L

• con comando esterno

blu

verde/

giallo

Specifiche tecniche della stazione miscelatrice

Specifiche tecniche della stazione miscelatrice

pressione massima del sistema

1 MPa (10 bar)

temperatura massima del sistema nel circuito del

radiatore-caldaia

110 °C

temperatura massima del sistema nel circuito di

riscaldamento del pavimento*

55 °C*

massima differenza di pressione nel circuito del

radiatore/caldaia

100 kPa (1 Bar)

alimentazione elettrica

230 V / 50 Hz

assorbimento della pompa di circolazione

4 - 27 W

collegamento circuito radiatore/caldaia

attacco femmina 1/2“ (DN15)

collegamento circuito del riscaldamento a pavimento

Eurocono 3/4“ (DN 20)

* la temperatura massima della mandata per il sistema di riscaldamento a pavimento climatizzato

Schlüter-BEKOTEC-THERM deve essere tarata in funzione della potenza richiesta.

68
