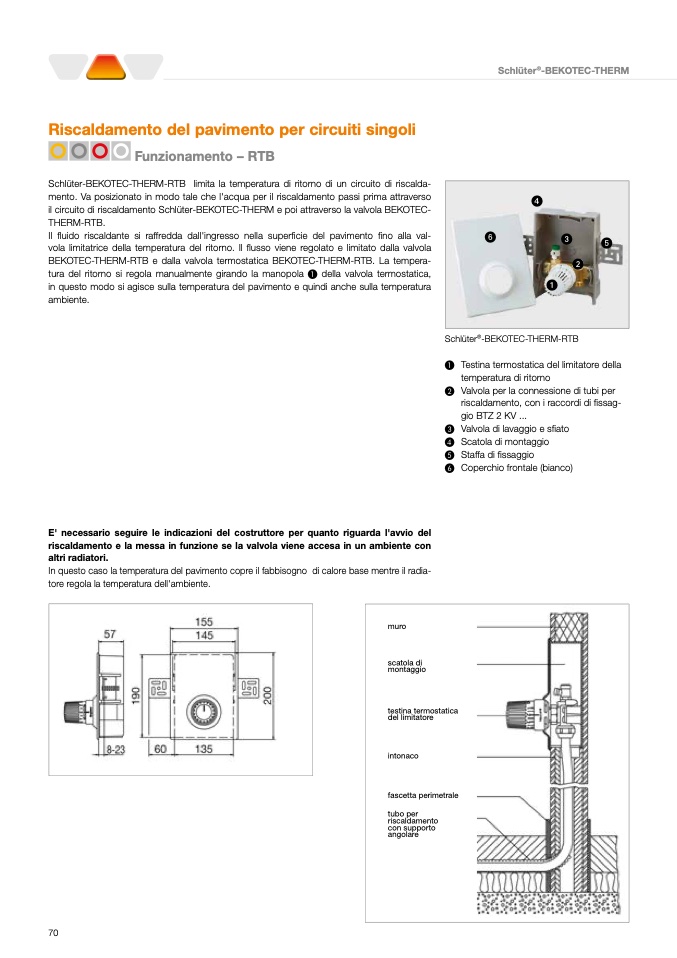

Riscaldamento del pavimento per circuiti singoli

Funzionamento – RTB

Schlüter-BEKOTEC-THERM-RTB limita la temperatura di ritorno di un circuito di riscalda-

mento. Va posizionato in modo tale che l'acqua per il riscaldamento passi prima attraverso

il circuito di riscaldamento Schlüter-BEKOTEC-THERM e poi attraverso la valvola BEKOTEC-

THERM-RTB.

Il fluido riscaldante si raffredda dall'ingresso nella superficie del pavimento fino alla val-

vola limitatrice della temperatura del ritorno. Il flusso viene regolato e limitato dalla valvola

BEKOTEC-THERM-RTB e dalla valvola termostatica BEKOTEC-THERM-RTB. La tempera-

tura del ritorno si regola manualmente girando la manopola A della valvola termostatica,

in questo modo si agisce sulla temperatura del pavimento e quindi anche sulla temperatura

ambiente.

Schlüter

®

-BEKOTEC-THERM

4

6

1

3

5

2

E' necessario seguire le indicazioni del costruttore per quanto riguarda l'avvio del

riscaldamento e la messa in funzione se la valvola viene accesa in un ambiente con

altri radiatori.

In questo caso la temperatura del pavimento copre il fabbisogno di calore base mentre il radia-

tore regola la temperatura dell'ambiente.

Schlüter

®

-BEKOTEC-THERM-RTB

A Testina termostatica del limitatore della

temperatura di ritorno

B Valvola per la connessione di tubi per

riscaldamento, con i raccordi di fissag-

gio BTZ 2 KV ...

C Valvola di lavaggio e sfiato

D Scatola di montaggio

E Staffa di fissaggio

F Coperchio frontale (bianco)

muro

scatola di

montaggio

testina termostatica

del limitatore

intonaco

fascetta perimetrale

tubo per

riscaldamento

con supporto

angolare

70
