Schlüter
®
-BEKOTEC-THERM

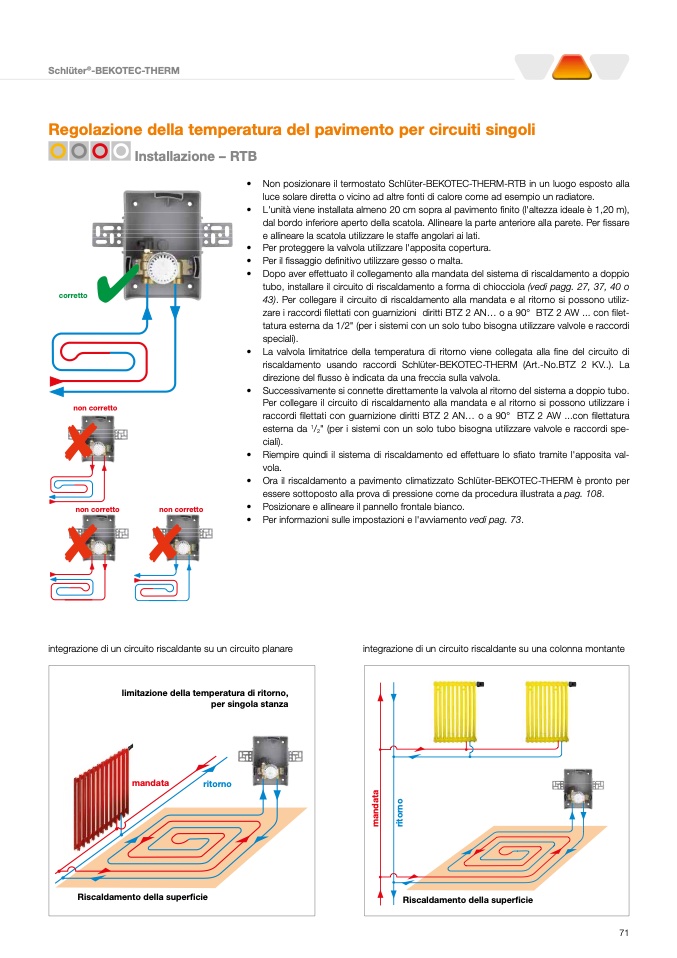

Regolazione della temperatura del pavimento per circuiti singoli
corretto
non corretto
non corretto
non corretto
•
•
•
•
•
•
•
•
•
•
•
Non posizionare il termostato Schlüter-BEKOTEC-THERM-RTB in un luogo esposto alla
luce solare diretta o vicino ad altre fonti di calore come ad esempio un radiatore.
L'unità viene installata almeno 20 cm sopra al pavimento finito (l'altezza ideale è 1,20 m),
dal bordo inferiore aperto della scatola. Allineare la parte anteriore alla parete. Per fissare
e allineare la scatola utilizzare le staffe angolari ai lati.
Per proteggere la valvola utilizzare l'apposita copertura.
Per il fissaggio definitivo utilizzare gesso o malta.
Dopo aver effettuato il collegamento alla mandata del sistema di riscaldamento a doppio
tubo, installare il circuito di riscaldamento a forma di chiocciola (vedi pagg. 27, 37, 40 o
43). Per collegare il circuito di riscaldamento alla mandata e al ritorno si possono utiliz-
zare i raccordi filettati con guarnizioni diritti BTZ 2 AN... o a 90° BTZ 2 AW ... con filet-
tatura esterna da 1/2" (per i sistemi con un solo tubo bisogna utilizzare valvole e raccordi
speciali).
La valvola limitatrice della temperatura di ritorno viene collegata alla fine del circuito di
riscaldamento usando raccordi Schlüter-BEKOTEC-THERM (Art.-No.BTZ 2 KV..). La
direzione del flusso è indicata da una freccia sulla valvola.
Successivamente si connette direttamente la valvola al ritorno del sistema a doppio tubo.
Per collegare il circuito di riscaldamento alla mandata e al ritorno si possono utilizzare i
raccordi filettati con guarnizione diritti BTZ 2 AN... o a 90° BTZ 2 AW ...con filettatura
esterna da
1
/
2
" (per i sistemi con un solo tubo bisogna utilizzare valvole e raccordi spe-
ciali).
Riempire quindi il sistema di riscaldamento ed effettuare lo sfiato tramite l'apposita val-
vola.
Ora il riscaldamento a pavimento climatizzato Schlüter-BEKOTEC-THERM è pronto per
essere sottoposto alla prova di pressione come da procedura illustrata a pag. 108.
Posizionare e allineare il pannello frontale bianco.
Per informazioni sulle impostazioni e l'avviamento vedi pag. 73.
planare
integrazione di un circuito riscaldante su una colonna montante
Installazione – RTB
integrazione di un circuito riscaldante su un circuito
limitazione della temperatura di ritorno,
per singola stanza
mandata
ritorno
Riscaldamento della superficie
Riscaldamento della superficie
71
m
a
n
d
a
t
a
r
i
t
o
r
n
o
