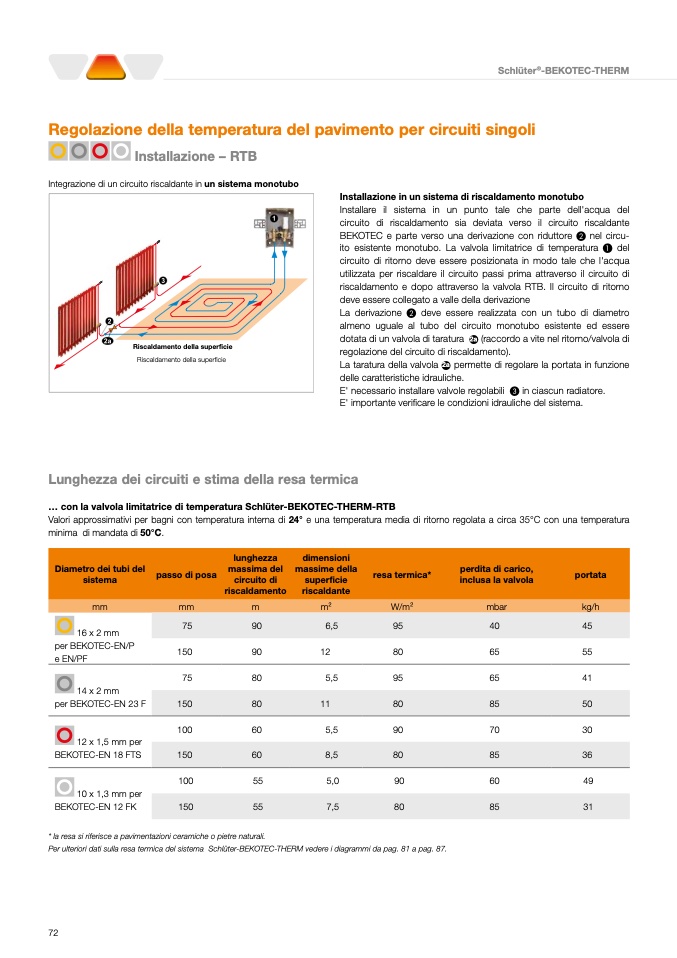

Installazione – RTB
Integrazione di un circuito riscaldante in un sistema monotubo
Installazione in un sistema di riscaldamento monotubo
Installare il sistema in un punto tale che parte dell'acqua del
circuito di riscaldamento sia deviata verso il circuito riscaldante
BEKOTEC e parte verso una derivazione con riduttore B nel circu-
ito esistente monotubo. La valvola limitatrice di temperatura A del
circuito di ritorno deve essere posizionata in modo tale che l'acqua
utilizzata per riscaldare il circuito passi prima attraverso il circuito di
riscaldamento e dopo attraverso la valvola RTB. Il circuito di ritorno
deve essere collegato a valle della derivazione
La derivazione B deve essere realizzata con un tubo di diametro
almeno uguale al tubo del circuito monotubo esistente ed essere
dotata di un valvola di taratura U2a (raccordo a vite nel ritorno/valvola di
regolazione del circuito di riscaldamento).
La taratura della valvola U2a permette di regolare la portata in funzione
delle caratteristiche idrauliche.
E' necessario installare valvole regolabili C in ciascun radiatore.
E' importante verificare le condizioni idrauliche del sistema.
Schlüter
®
-BEKOTEC-THERM
Regolazione della temperatura del pavimento per circuiti singoli
Riscaldamento della superficie
Riscaldamento della superficie
Lunghezza dei circuiti e stima della resa termica
... con la valvola limitatrice di temperatura Schlüter-BEKOTEC-THERM-RTB
Valori approssimativi per bagni con temperatura interna di 24° e una temperatura media di ritorno regolata a circa 35°C con una temperatura
minima di mandata di 50°C.
16 x 2 mm
per BEKOTEC-EN/P
e EN/PF
Diametro dei tubi del
sistema
mm
passo di posa
mm
75
150
lunghezza
massima del
circuito di
riscaldamento
m
90
90
dimensioni
massime della
superficie
riscaldante
m2
12
11
6,5
resa termica*
W/m2
95
80
80
80
perdita di carico,
inclusa la valvola
mbar
40
65
85
85
portata
kg/h
45
55
75
80
5,5
95
65
41
14 x 2 mm
per BEKOTEC-EN 23 F
150
80
50
12 x 1,5 mm per
BEKOTEC-EN 18 FTS
100
150
60
60
5,5
8,5
90
70
30
36
100
150
55
55
5,0
7,5
90
80
60
49
10 x 1,3 mm per
BEKOTEC-EN 12 FK
85
31
* la resa si riferisce a pavimentazioni ceramiche o pietre naturali.
Per ulteriori dati sulla resa termica del sistema Schlüter-BEKOTEC-THERM vedere i diagrammi da pag. 81 a pag. 87.
