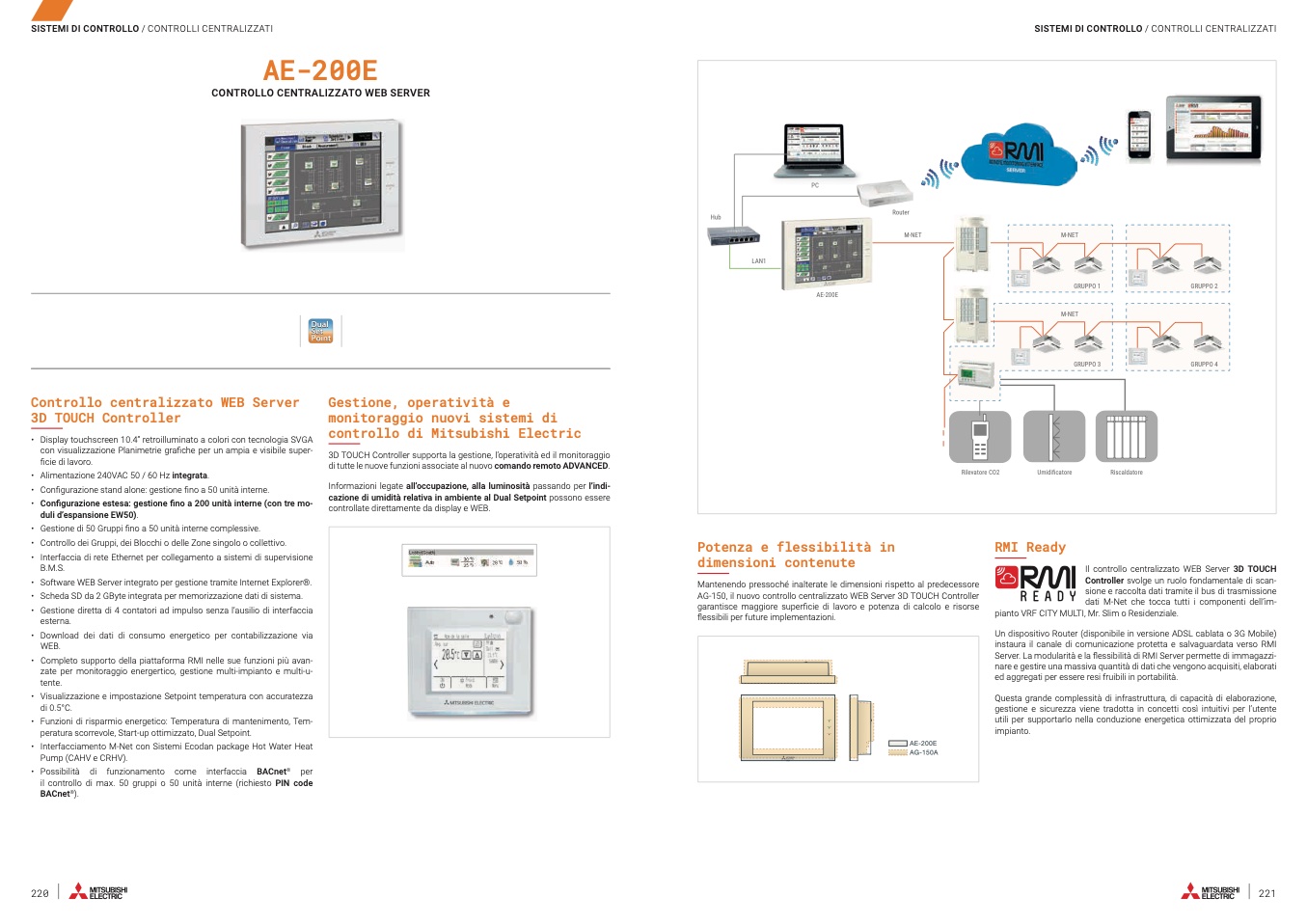

SISTEMI DI CONTROLLO / CONTROLLI CENTRALIZZATI

AE-200E

CONTROLLO CENTRALIZZATO WEB SERVER

Dual

SISTEMI DI CONTROLLO / CONTROLLI CENTRALIZZATI

Hub

PC

AE-200E

Router

M-NET

M-NET

GRUPPO 1

LAN1

GRUPPO 2

M-NET

GRUPPO 3

GRUPPO 4

Rilevatore CO2

Umidificatore

Riscaldatore

Set

Point

Controllo centralizzato WEB Server

3D TOUCH Controller

• Display touchscreen 10.4” retroilluminato a colori con tecnologia SVGA

con visualizzazione Planimetrie grafiche per un ampia e visibile super-

ficie di lavoro.

• Alimentazione 240VAC 50 / 60 Hz integrata.

• Configurazione stand alone: gestione fino a 50 unità interne.

• Configurazione estesa: gestione fino a 200 unità interne (con tre mo-

duli d’espansione EW50).

• Gestione di 50 Gruppi fino a 50 unità interne complessive.

• Controllo dei Gruppi, dei Blocchi o delle Zone singolo o collettivo.

• Interfaccia di rete Ethernet per collegamento a sistemi di supervisione

B.M.S.

• Software WEB Server integrato per gestione tramite Internet Explorer®.

• Scheda SD da 2 GByte integrata per memorizzazione dati di sistema.

• Gestione diretta di 4 contatori ad impulso senza l’ausilio di interfaccia

esterna.

• Download dei dati di consumo energetico per contabilizzazione via

WEB.

• Completo supporto della piattaforma RMI nelle sue funzioni più avan-

zate per monitoraggio energertico, gestione multi-impianto e multi-u-

tente.

• Visualizzazione e impostazione Setpoint temperatura con accuratezza

di 0.5°C.

• Funzioni di risparmio energetico: Temperatura di mantenimento, Tem-

peratura scorrevole, Start-up ottimizzato, Dual Setpoint.

• Interfacciamento M-Net con Sistemi Ecodan package Hot Water Heat

Pump (CAHV e CRHV).

• Possibilità di funzionamento come interfaccia BACnet

®

per

il controllo di max. 50 gruppi o 50 unità interne (richiesto PIN code

BACnet

®

).

Gestione, operatività e

monitoraggio nuovi sistemi di

controllo di Mitsubishi Electric

3D TOUCH Controller supporta la gestione, l’operatività ed il monitoraggio

di tutte le nuove funzioni associate al nuovo comando remoto ADVANCED.

Informazioni legate all’occupazione, alla luminosità passando per l’indi-

cazione di umidità relativa in ambiente al Dual Setpoint possono essere

controllate direttamente da display e WEB.

Potenza e flessibilità in

dimensioni contenute

Mantenendo pressoché inalterate le dimensioni rispetto al predecessore

AG-150, il nuovo controllo centralizzato WEB Server 3D TOUCH Controller

garantisce maggiore superficie di lavoro e potenza di calcolo e risorse

flessibili per future implementazioni.

RMI Ready

Il controllo centralizzato WEB Server 3D TOUCH

Controller svolge un ruolo fondamentale di scan-

sione e raccolta dati tramite il bus di trasmissione

dati M-Net che tocca tutti i componenti dell’im-

pianto VRF CITY MULTI, Mr. Slim o Residenziale.

Un dispositivo Router (disponibile in versione ADSL cablata o 3G Mobile)

instaura il canale di comunicazione protetta e salvaguardata verso RMI

Server. La modularità e la flessibilità di RMI Server permette di immagazzi-

nare e gestire una massiva quantità di dati che vengono acquisiti, elaborati

ed aggregati per essere resi fruibili in portabilità.

Questa grande complessità di infrastruttura, di capacità di elaborazione,

gestione e sicurezza viene tradotta in concetti così intuitivi per l’utente

utili per supportarlo nella conduzione energetica ottimizzata del proprio

impianto.

POWER

ON/OFF

STATUS

AE-200

AE-200E

AG-150A
