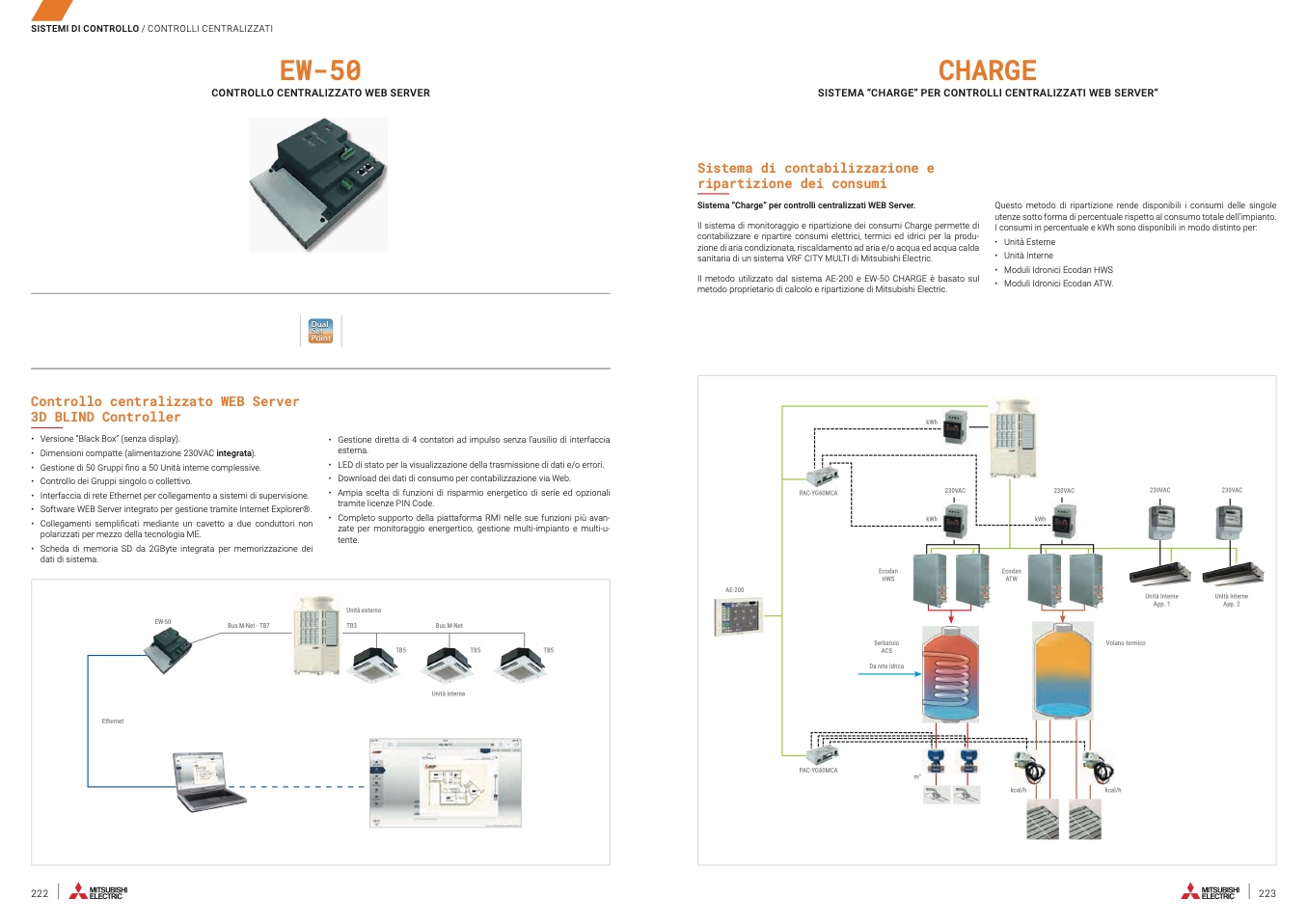

SISTEMI DI CONTROLLO / CONTROLLI CENTRALIZZATI
EW-50
CONTROLLO CENTRALIZZATO WEB SERVER
CHARGE
SISTEMA “CHARGE” PER CONTROLLI CENTRALIZZATI WEB SERVER”
Sistema di contabilizzazione e
ripartizione dei consumi
Sistema “Charge” per controlli centralizzati WEB Server.
Il sistema di monitoraggio e ripartizione dei consumi Charge permette di
contabilizzare e ripartire consumi elettrici, termici ed idrici per la produ-
zione di aria condizionata, riscaldamento ad aria e/o acqua ed acqua calda
sanitaria di un sistema VRF CITY MULTI di Mitsubishi Electric.
Il metodo utilizzato dal sistema AE-200 e EW-50 CHARGE è basato sul
metodo proprietario di calcolo e ripartizione di Mitsubishi Electric.
Questo metodo di ripartizione rende disponibili i consumi delle singole
utenze sotto forma di percentuale rispetto al consumo totale dell’impianto.
I consumi in percentuale e kWh sono disponibili in modo distinto per:
•
•
•
•
Unità Esterne
Unità Interne
Moduli Idronici Ecodan HWS
Moduli Idronici Ecodan ATW.
Dual
Set
Point
PAC-YG60MCA
kWh
kWh
230VAC
230VAC
230VAC
Unità Interne
App. 1
Volano termico
230VAC
Unità Interne
App. 2
kWh
AE-200
Ecodan
HWS
Serbatoio
ACS
Da rete idrica
m
3
Ecodan
ATW
PAC-YG60MCA
kcal/h
kcal/h
Controllo centralizzato WEB Server
3D BLIND Controller
• Versione “Black Box” (senza display).
• Dimensioni compatte (alimentazione 230VAC integrata).
• Gestione di 50 Gruppi fino a 50 Unità interne complessive.
• Controllo dei Gruppi singolo o collettivo.
• Interfaccia di rete Ethernet per collegamento a sistemi di supervisione.
• Software WEB Server integrato per gestione tramite Internet Explorer®.
• Collegamenti semplificati mediante un cavetto a due conduttori non
polarizzati per mezzo della tecnologia ME.
• Scheda di memoria SD da 2GByte integrata per memorizzazione dei
dati di sistema.
•
•
•
•
•
Gestione diretta di 4 contatori ad impulso senza l’ausilio di interfaccia
esterna.
LED di stato per la visualizzazione della trasmissione di dati e/o errori.
Download dei dati di consumo per contabilizzazione via Web.
Ampia scelta di funzioni di risparmio energetico di serie ed opzionali
tramite licenze PIN Code.
Completo supporto della piattaforma RMI nelle sue funzioni più avan-
zate per monitoraggio energertico, gestione multi-impianto e multi-u-
tente.
EW-50
Bus M-Net - TB7
Unità esterna
TB3
Bus M-Net
TB5
TB5
Unità interna
TB5
Ethernet
