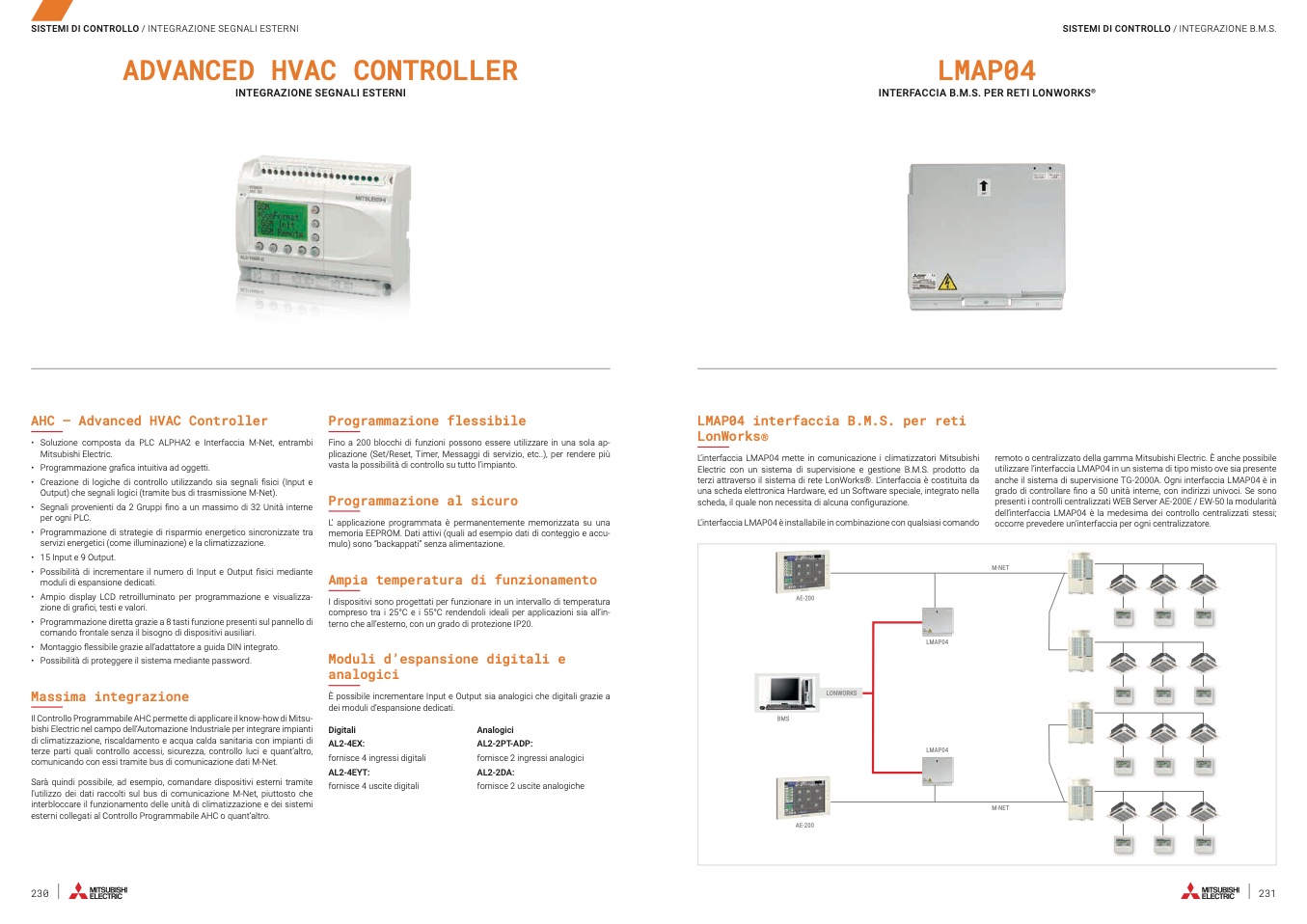

SISTEMI DI CONTROLLO / INTEGRAZIONE SEGNALI ESTERNI

ADVANCED HVAC CONTROLLER

INTEGRAZIONE SEGNALI ESTERNI

SISTEMI DI CONTROLLO / INTEGRAZIONE B.M.S.

LMAP04

INTERFACCIA B.M.S. PER RETI LONWORKS

®

AHC – Advanced HVAC Controller

• Soluzione composta da PLC ALPHA2 e Interfaccia M-Net, entrambi

Mitsubishi Electric.

• Programmazione grafica intuitiva ad oggetti.

• Creazione di logiche di controllo utilizzando sia segnali fisici (Input e

Output) che segnali logici (tramite bus di trasmissione M-Net).

• Segnali provenienti da 2 Gruppi fino a un massimo di 32 Unità interne

per ogni PLC.

• Programmazione di strategie di risparmio energetico sincronizzate tra

servizi energetici (come illuminazione) e la climatizzazione.

• 15 Input e 9 Output.

• Possibilità di incrementare il numero di Input e Output fisici mediante

moduli di espansione dedicati.

• Ampio display LCD retroilluminato per programmazione e visualizza-

zione di grafici, testi e valori.

• Programmazione diretta grazie a 8 tasti funzione presenti sul pannello di

comando frontale senza il bisogno di dispositivi ausiliari.

• Montaggio flessibile grazie all’adattatore a guida DIN integrato.

• Possibilità di proteggere il sistema mediante password.

Massima integrazione

Il Controllo Programmabile AHC permette di applicare il know-how di Mitsu-

bishi Electric nel campo dell’Automazione Industriale per integrare impianti

di climatizzazione, riscaldamento e acqua calda sanitaria con impianti di

terze parti quali controllo accessi, sicurezza, controllo luci e quant’altro,

comunicando con essi tramite bus di comunicazione dati M-Net.

Sarà quindi possibile, ad esempio, comandare dispositivi esterni tramite

l’utilizzo dei dati raccolti sul bus di comunicazione M-Net, piuttosto che

interbloccare il funzionamento delle unità di climatizzazione e dei sistemi

esterni collegati al Controllo Programmabile AHC o quant’altro.

Programmazione flessibile

Fino a 200 blocchi di funzioni possono essere utilizzare in una sola ap-

plicazione (Set/Reset, Timer, Messaggi di servizio, etc..), per rendere più

vasta la possibilità di controllo su tutto l’impianto.

Programmazione al sicuro

L’ applicazione programmata è permanentemente memorizzata su una

memoria EEPROM. Dati attivi (quali ad esempio dati di conteggio e accu-

mulo) sono “backappati” senza alimentazione.

Ampia temperatura di funzionamento

I dispositivi sono progettati per funzionare in un intervallo di temperatura

compreso tra i 25°C e i 55°C rendendoli ideali per applicazioni sia all’in-

terno che all’esterno, con un grado di protezione IP20.

Moduli d’espansione digitali e

analogici

È possibile incrementare Input e Output sia analogici che digitali grazie a

dei moduli d’espansione dedicati.

LMAP04 interfaccia B.M.S. per reti

LonWorks®

L’interfaccia LMAP04 mette in comunicazione i climatizzatori Mitsubishi

Electric con un sistema di supervisione e gestione B.M.S. prodotto da

terzi attraverso il sistema di rete LonWorks®. L’interfaccia è costituita da

una scheda elettronica Hardware, ed un Software speciale, integrato nella

scheda, il quale non necessita di alcuna configurazione.

L’interfacciaLMAP04èinstallabileincombinazioneconqualsiasicomando

remoto o centralizzato della gamma Mitsubishi Electric. È anche possibile

utilizzare l’interfaccia LMAP04 in un sistema di tipo misto ove sia presente

anche il sistema di supervisione TG-2000A. Ogni interfaccia LMAP04 è in

grado di controllare fino a 50 unità interne, con indirizzi univoci. Se sono

presenti i controlli centralizzati WEB Server AE-200E / EW-50 la modularità

dell’interfaccia LMAP04 è la medesima dei controllo centralizzati stessi;

occorre prevedere un’interfaccia per ogni centralizzatore.

M-NET

AE-200

BMS

AE-200

LONWORKS

LMAP04

LMAP04

M-NET

Digitali

AL2-4EX:

fornisce 4 ingressi digitali

AL2-4EYT:

fornisce 4 uscite digitali

Analogici

AL2-2PT-ADP:

fornisce 2 ingressi analogici

AL2-2DA:

fornisce 2 uscite analogiche
