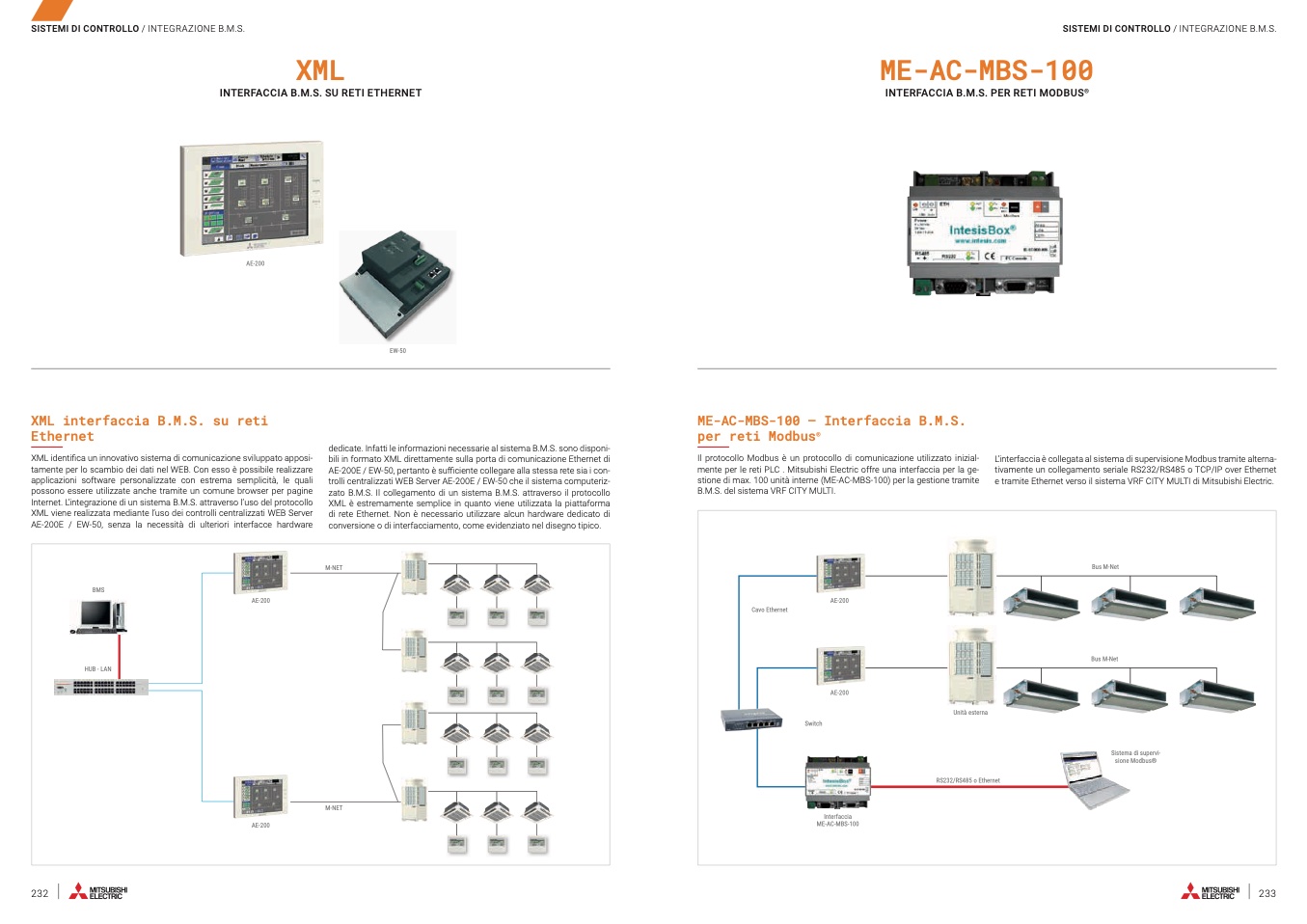

SISTEMI DI CONTROLLO / INTEGRAZIONE B.M.S.

XML

INTERFACCIA B.M.S. SU RETI ETHERNET

SISTEMI DI CONTROLLO / INTEGRAZIONE B.M.S.

ME-AC-MBS-100

INTERFACCIA B.M.S. PER RETI MODBUS

®

AE-200

XML interfaccia B.M.S. su reti

Ethernet

XML identifica un innovativo sistema di comunicazione sviluppato apposi-

tamente per lo scambio dei dati nel WEB. Con esso è possibile realizzare

applicazioni software personalizzate con estrema semplicità, le quali

possono essere utilizzate anche tramite un comune browser per pagine

Internet. L’integrazione di un sistema B.M.S. attraverso l’uso del protocollo

XML viene realizzata mediante l’uso dei controlli centralizzati WEB Server

AE-200E / EW-50, senza la necessità di ulteriori interfacce hardware

EW-50

dedicate. Infatti le informazioni necessarie al sistema B.M.S. sono disponi-

bili in formato XML direttamente sulla porta di comunicazione Ethernet di

AE-200E / EW-50, pertanto è sufficiente collegare alla stessa rete sia i con-

trolli centralizzati WEB Server AE-200E / EW-50 che il sistema computeriz-

zato B.M.S. Il collegamento di un sistema B.M.S. attraverso il protocollo

XML è estremamente semplice in quanto viene utilizzata la piattaforma

di rete Ethernet. Non è necessario utilizzare alcun hardware dedicato di

conversione o di interfacciamento, come evidenziato nel disegno tipico.

ME-AC-MBS-100 – Interfaccia B.M.S.

per reti Modbus

®

Il protocollo Modbus è un protocollo di comunicazione utilizzato inizial-

mente per le reti PLC . Mitsubishi Electric offre una interfaccia per la ge-

stione di max. 100 unità interne (ME-AC-MBS-100) per la gestione tramite

B.M.S. del sistema VRF CITY MULTI.

L’interfaccia è collegata al sistema di supervisione Modbus tramite alterna-

tivamente un collegamento seriale RS232/RS485 o TCP/IP over Ethernet

e tramite Ethernet verso il sistema VRF CITY MULTI di Mitsubishi Electric.
