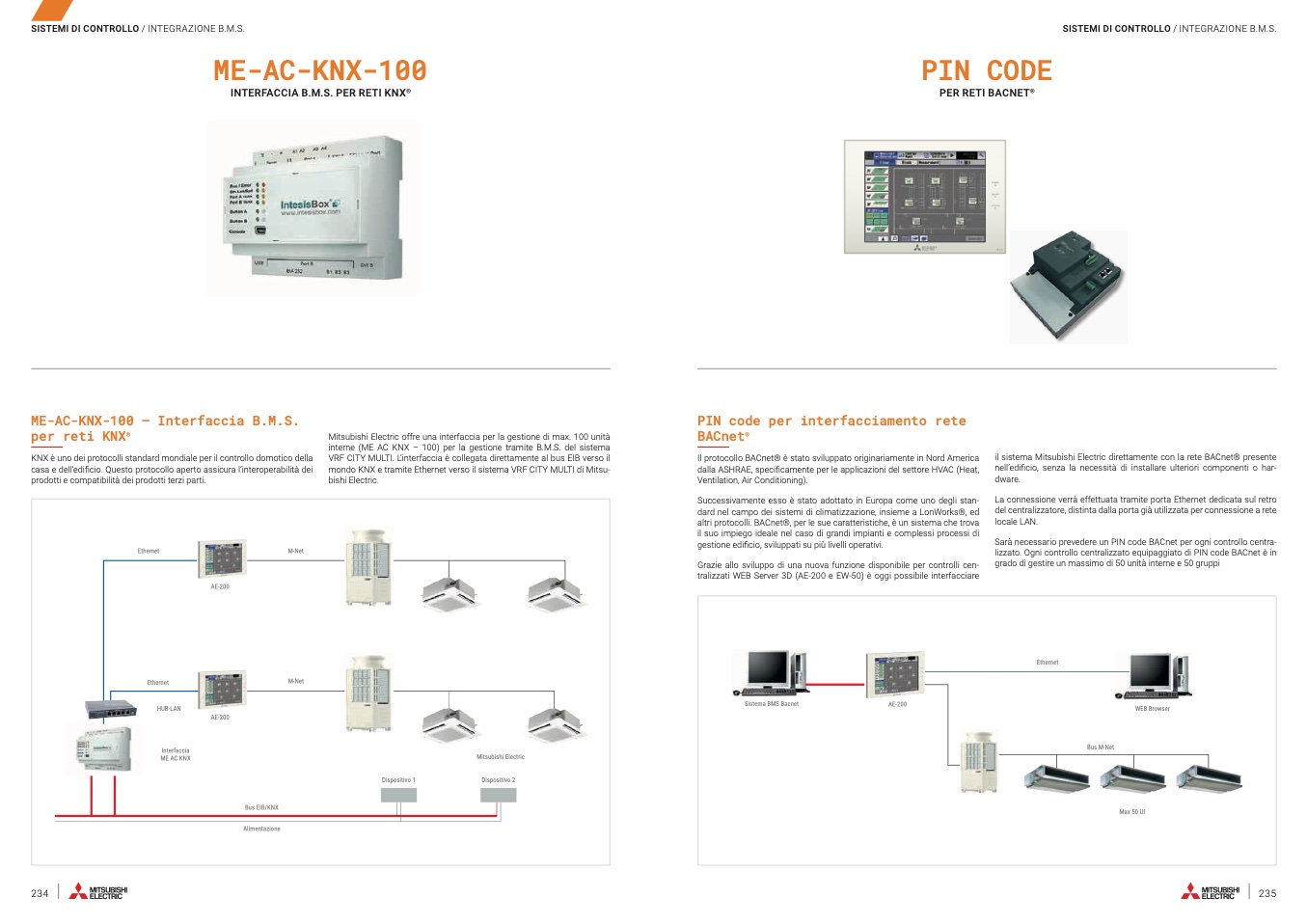

SISTEMI DI CONTROLLO / INTEGRAZIONE B.M.S.

ME-AC-KNX-100

INTERFACCIA B.M.S. PER RETI KNX

®

SISTEMI DI CONTROLLO / INTEGRAZIONE B.M.S.

PIN CODE

PER RETI BACNET

®

ME-AC-KNX-100 – Interfaccia B.M.S.

per reti KNX

®

KNX è uno dei protocolli standard mondiale per il controllo domotico della

casa e dell’edificio. Questo protocollo aperto assicura l’interoperabilità dei

prodotti e compatibilità dei prodotti terzi parti.

Mitsubishi Electric offre una interfaccia per la gestione di max. 100 unità

interne (ME AC KNX – 100) per la gestione tramite B.M.S. del sistema

VRF CITY MULTI. L’interfaccia è collegata direttamente al bus EIB verso il

mondo KNX e tramite Ethernet verso il sistema VRF CITY MULTI di Mitsu-

bishi Electric.

PIN code per interfacciamento rete

BACnet

®

Il protocollo BACnet® è stato sviluppato originariamente in Nord America

dalla ASHRAE, specificamente per le applicazioni del settore HVAC (Heat,

Ventilation, Air Conditioning).

Successivamente esso è stato adottato in Europa come uno degli stan-

dard nel campo dei sistemi di climatizzazione, insieme a LonWorks®, ed

altri protocolli. BACnet®, per le sue caratteristiche, è un sistema che trova

il suo impiego ideale nel caso di grandi impianti e complessi processi di

gestione edificio, sviluppati su più livelli operativi.

Grazie allo sviluppo di una nuova funzione disponibile per controlli cen-

tralizzati WEB Server 3D (AE-200 e EW-50) è oggi possibile interfacciare

Sistema BMS Bacnet

AE-200

il sistema Mitsubishi Electric direttamente con la rete BACnet® presente

nell’edificio, senza la necessità di installare ulteriori componenti o har-

dware.

La connessione verrà effettuata tramite porta Ethernet dedicata sul retro

del centralizzatore, distinta dalla porta già utilizzata per connessione a rete

locale LAN.

Sarà necessario prevedere un PIN code BACnet per ogni controllo centra-

lizzato. Ogni controllo centralizzato equipaggiato di PIN code BACnet è in

grado di gestire un massimo di 50 unità interne e 50 gruppi

234

235

Ethernet

Ethernet

HUB-LAN

Interfaccia

ME AC KNX

AE-200

AE-200

M-Net

M-Net

Ethernet

Bus EIB/KNX

Alimentazione

Max 50 UI

Dispositivo 1

Mitsubishi Electric

Dispositivo 2

Bus M-Net

WEB Browser
