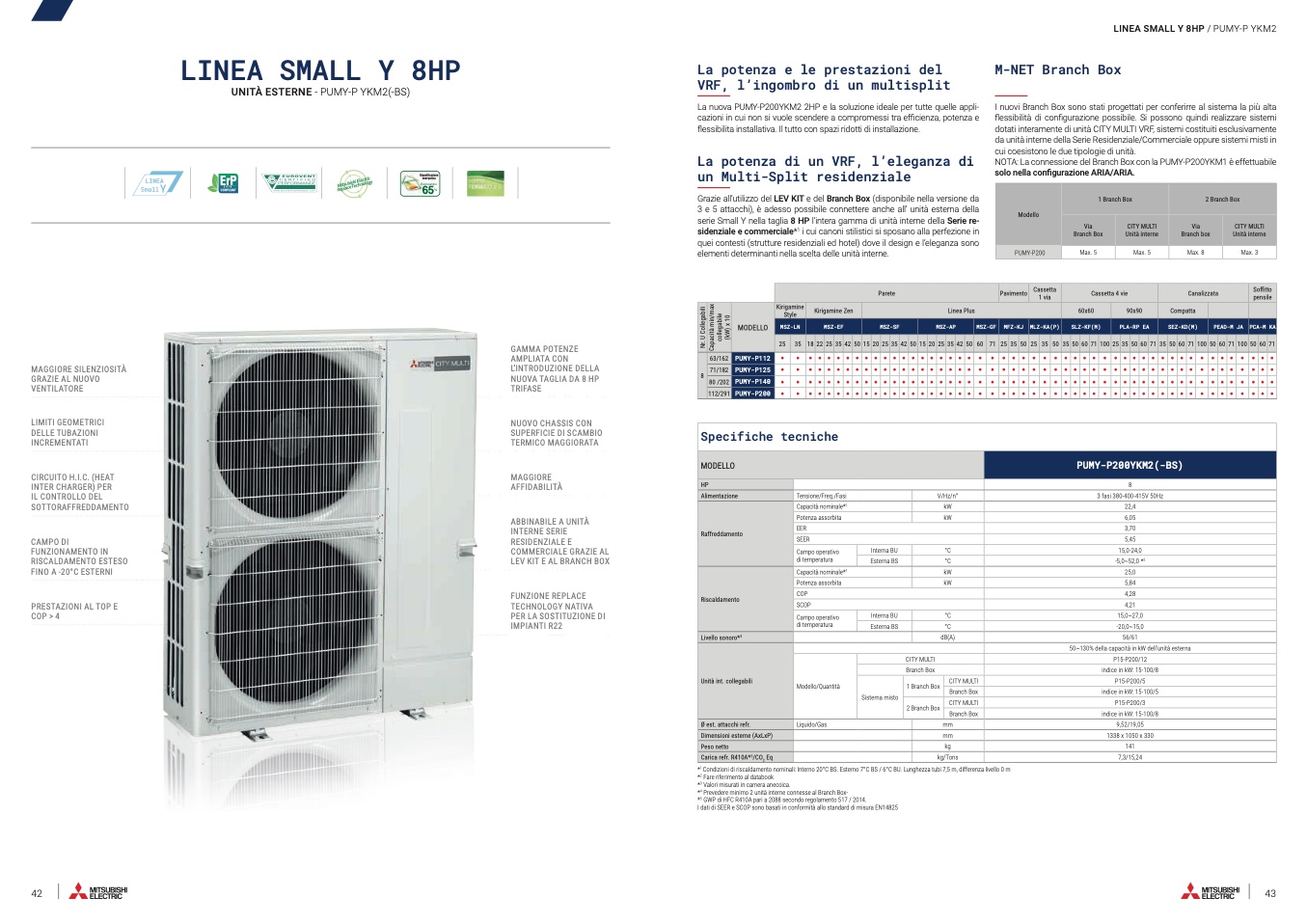

LINEA SMALL Y 8HP

UNITÀ ESTERNE - PUMY-P YKM2(-BS)

ErP

2 0 18

COMPLIANT

La potenza e le prestazioni del

VRF, l’ingombro di un multisplit

La nuova PUMY-P200YKM2 2HP e la soluzione ideale per tutte quelle appli-

cazioni in cui non si vuole scendere a compromessi tra efficienza, potenza e

flessibilita installativa. Il tutto con spazi ridotti di installazione.

La potenza di un VRF, l’eleganza di

un Multi-Split residenziale

Grazie all’utilizzo del LEV KIT e del Branch Box (disponibile nella versione da

3 e 5 attacchi), è adesso possibile connettere anche all’ unità esterna della

serie Small Y nella taglia 8 HP l’intera gamma di unità interne della Serie re-

sidenziale e commerciale*

1

i cui canoni stilistici si sposano alla perfezione in

quei contesti (strutture residenziali ed hotel) dove il design e l’eleganza sono

elementi determinanti nella scelta delle unità interne.

LINEA SMALL Y 8HP / PUMY-P YKM2

M-NET Branch Box

I nuovi Branch Box sono stati progettati per conferirre al sistema la più alta

flessibilità di configurazione possibile. Si possono quindi realizzare sistemi

dotati interamente di unità CITY MULTI VRF, sistemi costituiti esclusivamente

da unità interne della Serie Residenziale/Commerciale oppure sistemi misti in

cui coesistono le due tipologie di unità.

NOTA: La connessione del Branch Box con la PUMY-P200YKM1 è effettuabile

65

Ecoincentivi

%

Parete

Cassetta 4 vie

solo nella configurazione ARIA/ARIA.

Modello

PUMY-P200

Pavimento

Cassetta

1 via

Via

Branch Box

Max. 5

CITY MULTI

Unità interne

Max. 5

Via

Branch box

Max. 8

Canalizzata

Compatta

CITY MULTI

Unità interne

Max. 3

Soffitto

pensile

1 Branch Box

2 Branch Box

N

r

.

U

C

o

l

l

e

g

a

b

i

l

i

C

a

p

a

c

i

t

a

̀

m

i

n

/

m

a

x

c

o

l

l

e

g

a

b

i

l

e

(

k

W

)

x

1

0

MAGGIORE SILENZIOSITÀ

GRAZIE AL NUOVO

VENTILATORE

LIMITI GEOMETRICI

DELLE TUBAZIONI

INCREMENTATI

CIRCUITO H.I.C. (HEAT

INTER CHARGER) PER

IL CONTROLLO DEL

SOTTORAFFREDDAMENTO

CAMPO DI

FUNZIONAMENTO IN

RISCALDAMENTO ESTESO

FINO A -20°C ESTERNI

PRESTAZIONI AL TOP E

COP > 4

GAMMA POTENZE

AMPLIATA CON

L’INTRODUZIONE DELLA

NUOVA TAGLIA DA 8 HP

TRIFASE

NUOVO CHASSIS CON

SUPERFICIE DI SCAMBIO

TERMICO MAGGIORATA

MAGGIORE

AFFIDABILITÀ

ABBINABILE A UNITÀ

INTERNE SERIE

RESIDENZIALE E

COMMERCIALE GRAZIE AL

LEV KIT E AL BRANCH BOX

FUNZIONE REPLACE

TECHNOLOGY NATIVA

PER LA SOSTITUZIONE DI

IMPIANTI R22

63/162 PUMY-P112

8

71/182 PUMY-P125

80 /202 PUMY-P140

112/291 PUMY-P200

42

43

Kirigamine

Style

Kirigamine Zen

Linea Plus

60x60

90x90

MODELLO

25 35 18222535425015202535425015202535425060 7125355025355035506071100253550607135506071100506071100506071

MSZ-LN

• •••••••••••••••••••••••••••••••••••••••••••••••••

• •••••••••••••••••••••••••••••••••••••••••••••••••

• •••••••••••••••••••••••••••••••••••••••••••••••••

• •••••••••••••••••••••••••••••••••••••••••••••••••

MSZ-EF

MSZ-SF

MSZ-AP

MSZ-GF MFZ-KJ MLZ-KA(P)

SLZ-KF(M)

PLA-RP EA

SEZ-KD(M)

PEAD-M JA PCA-M KA

Specifiche tecniche

MODELLO

PUMY-P200YKM2(-BS)

HP

8

Alimentazione

Raffreddamento

Riscaldamento

Livello sonoro*

3

Unità int. collegabili

Ø est. attacchi refr.

Dimensioni esterne (AxLxP)

Peso netto

Carica refr. R410A*

5

/CO

2

Eq

Tensione/Freq./Fasi

Capacità nominale*

1

Potenza assorbita

EER

SEER

Campo operativo

di temperatura

Capacità nominale*

1

Potenza assorbita

COP

SCOP

Campo operativo

di temperatura

Modello/Quantità

Liquido/Gas

Interna BU

Esterna BS

Interna BU

Esterna BS

Sistema misto

V/Hz/n°

kW

kW

°C

°C

kW

kW

°C

°C

dB(A)

CITY MULTI

Branch Box

CITY MULTI

Branch Box

3 fasi 380-400-415V 50Hz

22,4

6,05

3,70

5,45

15,0-24,0

-5,0~52,0 *

2

25,0

5,84

4,28

4,21

15,0~27,0

-20,0~15,0

56/61

50~130% della capacità in kW dell’unità esterna

P15-P200/12

indice in kW: 15-100/8

P15-P200/5

indice in kW: 15-100/5

P15-P200/3

indice in kW: 15-100/8

9,52/19,05

1338 x 1050 x 330

141

7,3/15,24

*

1

Condizioni di riscaldamento nominali: Interno 20°C BS. Esterno 7°C BS / 6°C BU. Lunghezza tubi 7,5 m, differenza livello 0 m

.

*

2

Fare riferimento al databook

*

3

Valori misurati in camera anecoica.

*

4

Prevedere minimo 2 unità interne connesse al Branch Box-

*

5

GWP di HFC R410A pari a 2088 secondo regolamento 517 / 2014.

I dati di SEER e SCOP sono basati in conformità allo standard di misura EN14825

CITY MULTI

Branch Box

1 Branch Box

2 Branch Box

mm

mm

kg

kg/Tons
