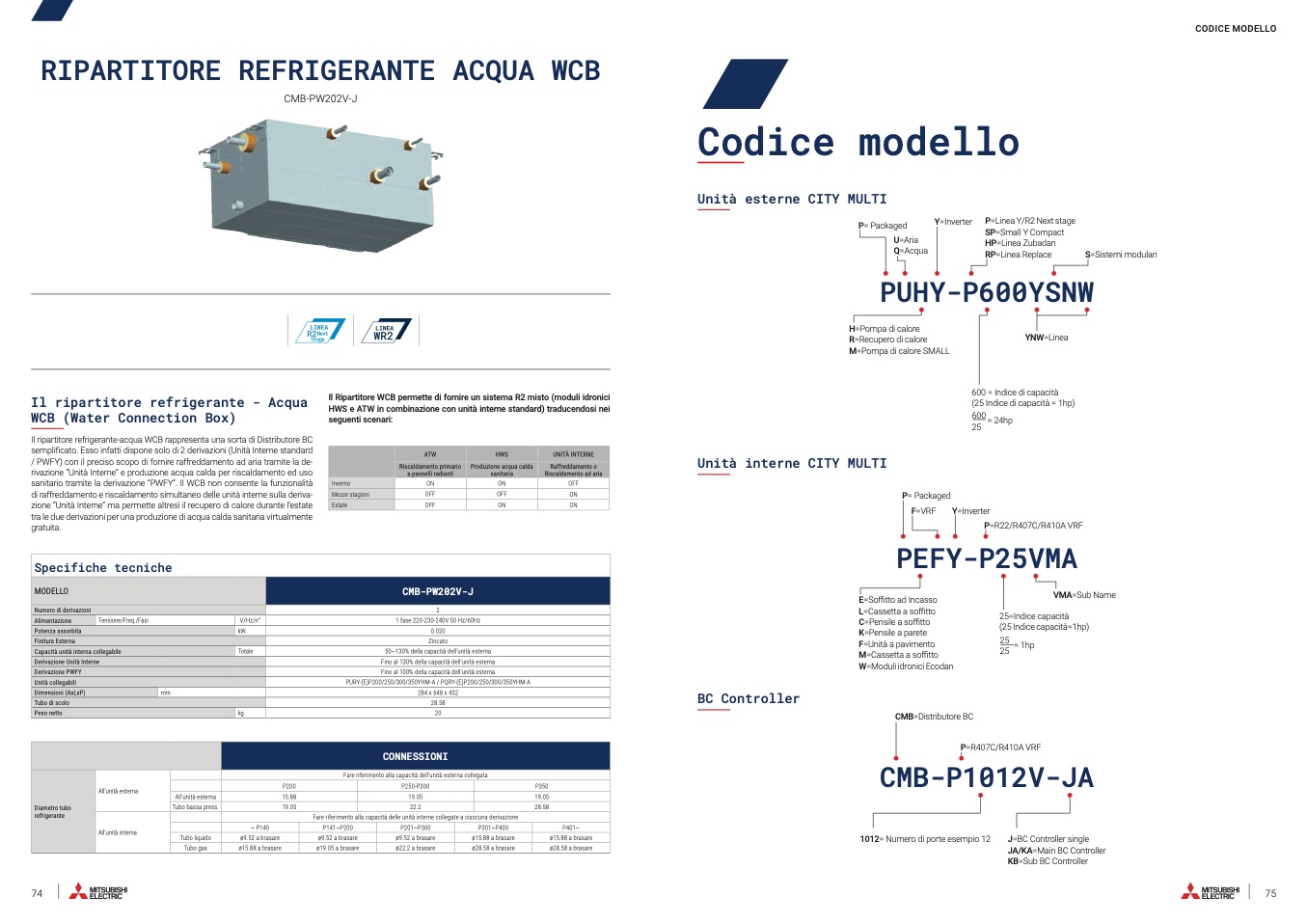

RIPARTITORE REFRIGERANTE ACQUA WCB

CMB-PW202V-J

Unità esterne CITY MULTI

P= Packaged

U=Aria

Q=Acqua

H=Pompa di calore

R=Recupero di calore

M=Pompa di calore SMALL

P=Linea Y/R2 Next stage

SP=Small Y Compact

HP=Linea Zubadan

RP=Linea Replace

CODICE MODELLO

Codice modello

Y=Inverter

S=Sistemi modulari

PUHY-P600YSNW

Il ripartitore refrigerante - Acqua

WCB (Water Connection Box)

Il ripartitore refrigerante-acqua WCB rappresenta una sorta di Distributore BC

semplificato. Esso infatti dispone solo di 2 derivazioni (Unit

à Interne standard

/ PWFY) con il preciso scopo di fornire raffreddamento ad aria tramite la de-

rivazione “Unità Interne” e produzione acqua calda per riscaldamento ed uso

sanitario tramite la derivazione “PWFY”. Il WCB non consente la funzionalità

di raffreddamento e riscaldamento simultaneo delle unità interne sulla deriva-

zione “Unità Interne” ma permette altresì il recupero di calore durante l’estate

tra le due derivazioni per una produzione di acqua calda sanitaria virtualmente

gratuita.

Il Ripartitore WCB permette di fornire un sistema R2 misto (moduli idronici

HWSeATWincombinazioneconunitàinternestandard)traducendosinei

seguentiscenari:

YNW=Linea

600 = Indice di capacità

(25Indicedicapacità=1hp)

600

=24hp

25

Y=Inverter

P=R22/R407C/R410A VRF

ATW

HWS

UNITÀ INTERNE

Riscaldamento primario

a pannelli radianti

Produzione acqua calda

sanitaria

Raffreddamento o

Riscaldamento ad aria

Inverno ON

ON OFF

Mezze stagioni OFF

OFF ON

Estate

OFF

ON

ON

Unità interne CITY MULTI

P= Packaged

F=VRF

PEFY-P25VMA

Specifiche tecniche

MODELLO

CMB-PW202V-J

Numero di derivazioni 2

Alimentazione

Tensione/Freq./Fasi V/Hz/n° 1 fase 220-230-240V 50 Hz/60Hz

Potenza assorbita kW 0.020

Finitura Esterna Zincato

Capacità unità interna collegabile Totale 50~130% della capacità dell’unità esterna

Derivazione Unità Interne Fino al 130% della capacità dell’unità esterna

Derivazione PWFY Fino al 100% della capacità dell’unità esterna

Unità collegabili PURY-(E)P200/250/300/350YHM-A / PQRY-(E)P200/250/300/350YHM-A

Dimensioni (AxLxP) mm 284 x 648 x 432

Tubo di scolo 28.58

Peso netto kg 20

E=Soffitto ad Incasso

L=Cassetta a soffitto

C=Pensile a soffitto

K=Pensile a parete

F=Unitàapavimento

M=Cassetta a soffitto

W=Moduli idronici Ecodan

VMA=Sub Name

25=Indice capacità

(25 Indice capacità=1hp)

25

25

=1hp

BC Controller

CMB=Distributore BC

P=R407C/R410A VRF

CMB-P1012V-JA

1012= Numero di porte esempio 12

J=BC Controller single

JA/KA=Main BC Controller

CONNESSIONI

Diametro tubo

refrigerante

All’unità esterna

Fare riferimento alla capacità dell’unità esterna collegata

P200

P250-P300

P350

All’unità esterna

15.88

19.05

19.05

Tubo bassa press.

19.05

22.2

28.58

All’unità interna

Fare riferimento alla capacità delle unità interne collegate a ciascuna derivazione

~ P140 P141~P200

P201~P300 P301~P400 P401~

Tubo liquido

ø9.52 a brasare ø9.52 a brasare

ø9.52 a brasare ø15.88 a brasare ø15.88 a brasare

Tubo gas ø15.88 a brasare ø19.05 a brasare

ø22.2 a brasare ø28.58 a brasare ø28.58 a brasare

KB=Sub BC Controller
