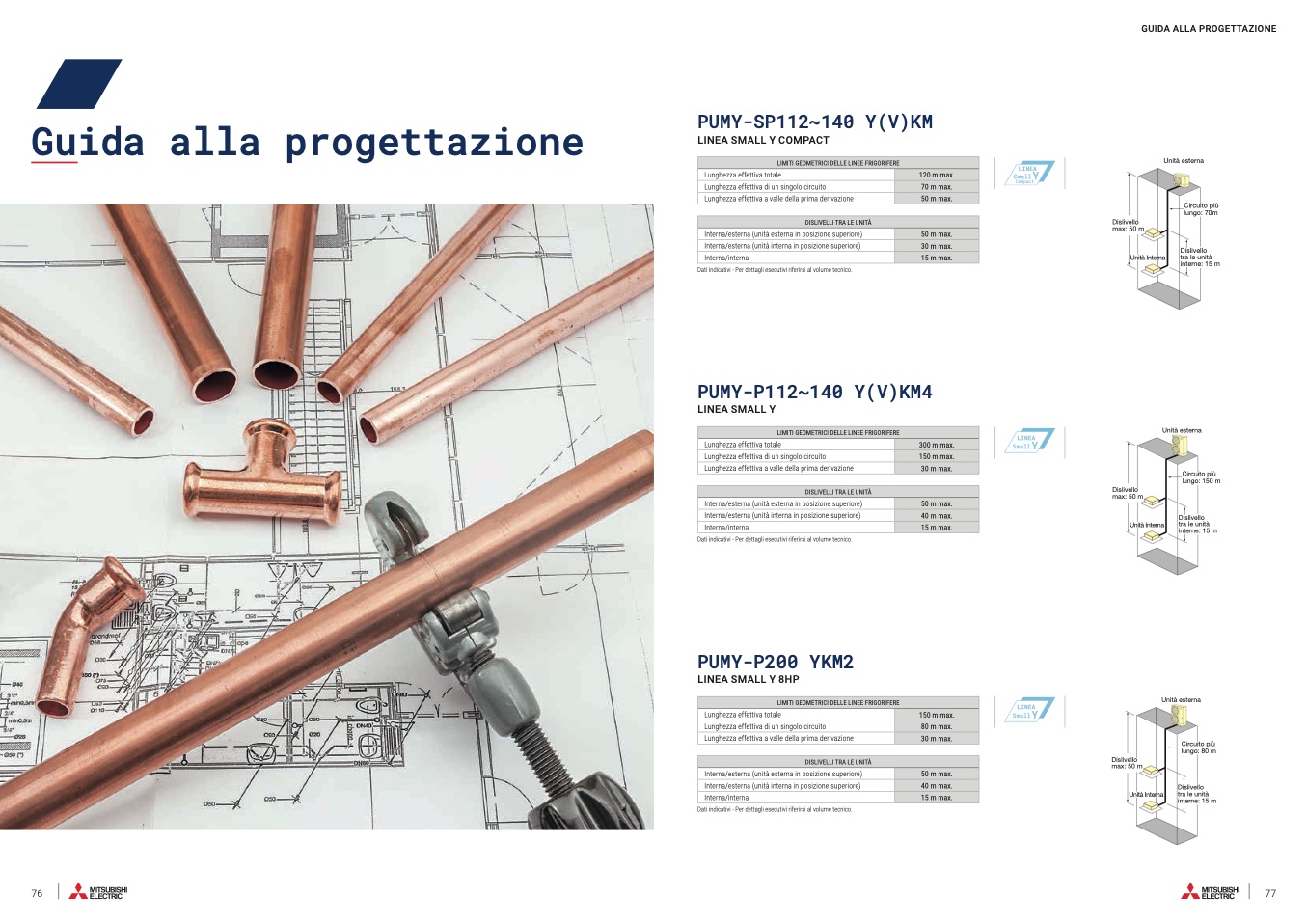

Guida alla progettazione

PUMY-SP112~140 Y(V)KM

LINEA SMALL Y COMPACT

Dati indicativi - Per dettagli esecutivi riferirsi al volume tecnico.

PUMY-P112~140 Y(V)KM4

LINEA SMALL Y

Dati indicativi - Per dettagli esecutivi riferirsi al volume tecnico.

PUMY-P200 YKM2

LINEA SMALL Y 8HP

Dati indicativi - Per dettagli esecutivi riferirsi al volume tecnico.

Unità esterna

Circuito più

lungo: 70m

Dislivello

tra le unità

interne: 15 m

GUIDA ALLA PROGETTAZIONE

LIMITI GEOMETRICI DELLE LINEE FRIGORIFERE

Lunghezza effettiva totale

120 m max.

Lunghezza effettiva di un singolo circuito 70 m max.

Lunghezza effettiva a valle della prima derivazione 50 m max.

DISLIVELLI TRA LE UNITÀ

Interna/esterna (unità esterna in posizione superiore)

50 m max.

Interna/esterna (unità interna in posizione superiore) 30 m max.

Interna/interna 15 m max.

Dislivello

max: 50 m

Unità Interna

Unità esterna

Circuito più

lungo: 150 m

Dislivello

tra le unità

interne: 15 m

LIMITI GEOMETRICI DELLE LINEE FRIGORIFERE

Lunghezza effettiva totale

300 m max.

Lunghezza effettiva di un singolo circuito 150 m max.

Lunghezza effettiva a valle della prima derivazione 30 m max.

DISLIVELLI TRA LE UNITÀ

Interna/esterna (unità esterna in posizione superiore)

50 m max.

Interna/esterna (unità interna in posizione superiore) 40 m max.

Interna/interna 15 m max.

Dislivello

max: 50 m

Unità Interna

Unità esterna

Circuito più

lungo: 80 m

Dislivello

tra le unità

interne: 15 m

LIMITI GEOMETRICI DELLE LINEE FRIGORIFERE

Lunghezza effettiva totale

150 m max.

Lunghezza effettiva di un singolo circuito 80 m max.

Lunghezza effettiva a valle della prima derivazione 30 m max.

Dislivello

max: 50 m

Unità Interna

DISLIVELLI TRA LE UNITÀ

Interna/esterna (unità esterna in posizione superiore)

50 m max.

Interna/esterna (unità interna in posizione superiore) 40 m max.

Interna/interna 15 m max.
