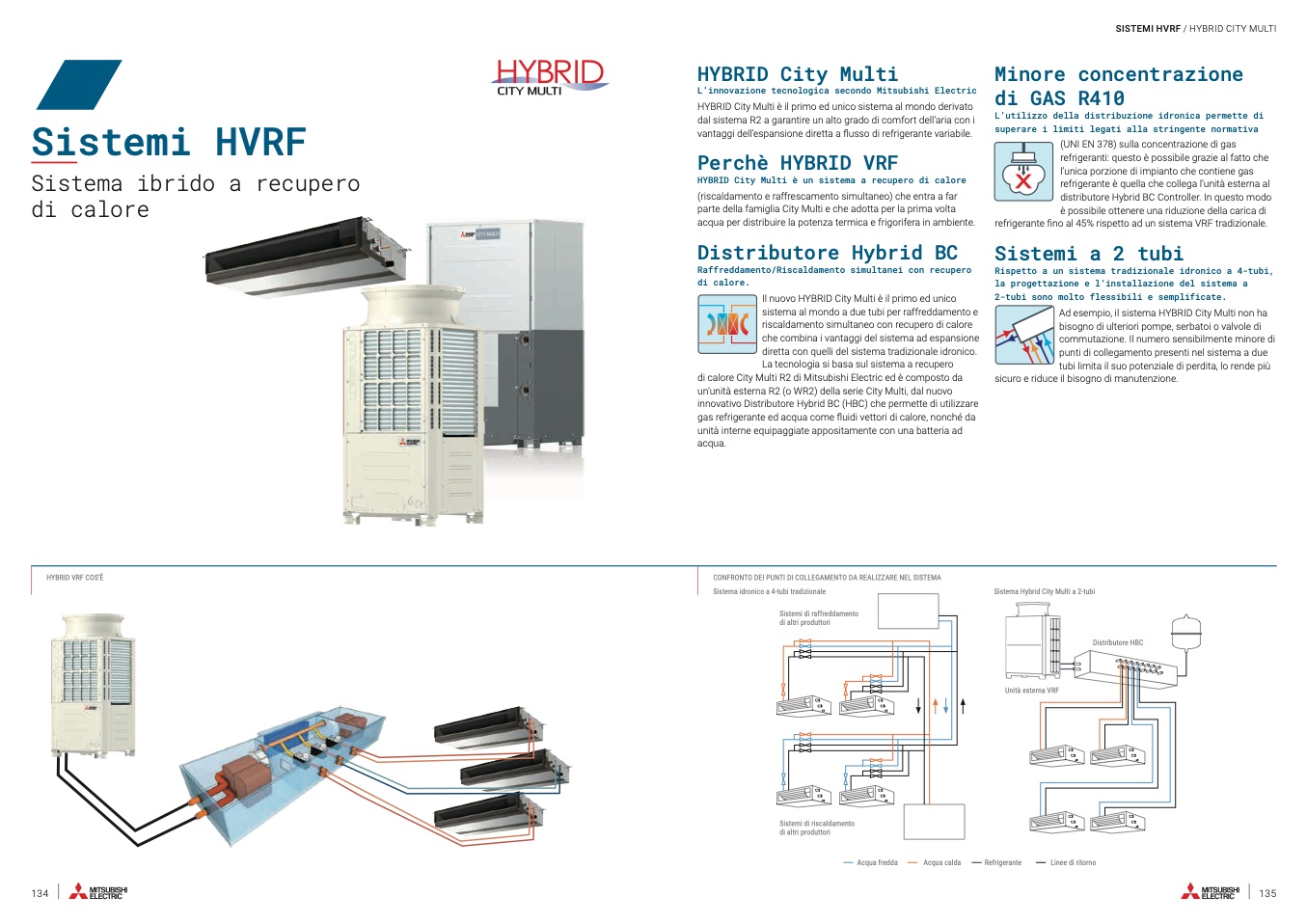

Sistemi HVRF
Sistema ibrido a recupero
di calore
HYBRID City Multi
L’innovazione tecnologica secondo Mitsubishi Electric
HYBRID City Multi è il primo ed unico sistema al mondo derivato
dal sistema R2 a garantire un alto grado di comfort dell’aria con i
vantaggi dell’espansione diretta a flusso di refrigerante variabile.
Perchè HYBRID VRF
HYBRID City Multi è un sistema a recupero di calore
(riscaldamento e raffrescamento simultaneo) che entra a far
parte della famiglia City Multi e che adotta per la prima volta
acqua per distribuire la potenza termica e frigorifera in ambiente.
Distributore Hybrid BC
Raffreddamento/Riscaldamento simultanei con recupero
di calore.
Il nuovo HYBRID City Multi è il primo ed unico
sistema al mondo a due tubi per raffreddamento e
riscaldamento simultaneo con recupero di calore
che combina i vantaggi del sistema ad espansione
diretta con quelli del sistema tradizionale idronico.
La tecnologia si basa sul sistema a recupero
di calore City Multi R2 di Mitsubishi Electric ed è composto da
un’unità esterna R2 (o WR2) della serie City Multi, dal nuovo
innovativo Distributore Hybrid BC (HBC) che permette di utilizzare
gas refrigerante ed acqua come fluidi vettori di calore, nonché da
unità interne equipaggiate appositamente con una batteria ad
acqua.
CONFRONTO DEI PUNTI DI COLLEGAMENTO DA REALIZZARE NEL SISTEMA
Sistema idronico a 4-tubi tradizionale
Sistemi di raffreddamento
di altri produttori
SISTEMI HVRF / HYBRID CITY MULTI
Minore concentrazione
di GAS R410
L’utilizzo della distribuzione idronica permette di
superare i limiti legati alla stringente normativa
(UNI EN 378) sulla concentrazione di gas
refrigeranti: questo è possibile grazie al fatto che
l’unica porzione di impianto che contiene gas
refrigerante è quella che collega l’unità esterna al
distributore Hybrid BC Controller. In questo modo
è possibile ottenere una riduzione della carica di
refrigerante fino al 45% rispetto ad un sistema VRF tradizionale.
Sistemi a 2 tubi
Rispetto a un sistema tradizionale idronico a 4-tubi,
la progettazione e l‘installazione del sistema a
2-tubi sono molto flessibili e semplificate.
M-NET
M-NET
POWER
Ad esempio, il sistema HYBRID City Multi non ha
bisogno di ulteriori pompe, serbatoi o valvole di
POWER
M-NET
commutazione. Il numero sensibilmente minore di
punti di collegamento presenti nel sistema a due
tubi limita il suo potenziale di perdita, lo rende più
sicuro e riduce il bisogno di manutenzione.
POWER
HYBRID VRF COS’È
Sistema Hybrid City Multi a 2-tubi
Distributore HBC
Unità esterna VRF
Sistemi di riscaldamento
di altri produttori
Acqua fredda
Acqua calda
Refrigerante
Linee di ritorno
