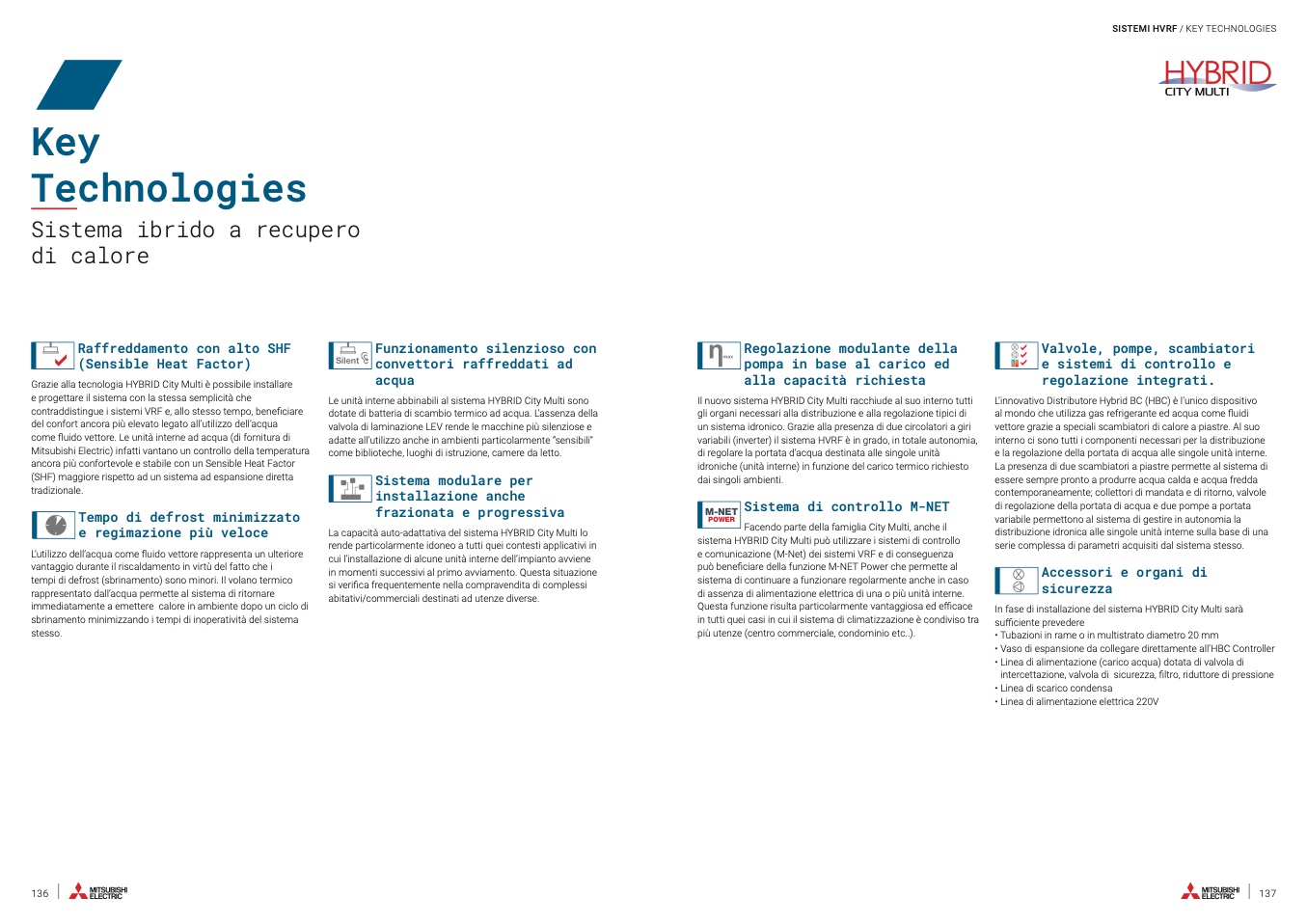

SISTEMI HVRF / KEY TECHNOLOGIES
Key
Technologies
Sistema ibrido a recupero
di calore
Raffreddamento con alto SHF
(Sensible Heat Factor)
Grazie alla tecnologia HYBRID City Multi è possibile installare
e progettare il sistema con la stessa semplicità che
contraddistingue i sistemi VRF e, allo stesso tempo, beneficiare
del confort ancora più elevato legato all’utilizzo dell’acqua
come fluido vettore. Le unità interne ad acqua (di fornitura di
Mitsubishi Electric) infatti vantano un controllo della temperatura
ancora più confortevole e stabile con un Sensible Heat Factor
(SHF) maggiore rispetto ad un sistema ad espansione diretta
tradizionale.
Tempo di defrost minimizzato
e regimazione più veloce
L’utilizzo dell’acqua come fluido vettore rappresenta un ulteriore
vantaggio durante il riscaldamento in virtù del fatto che i
tempi di defrost (sbrinamento) sono minori. Il volano termico
rappresentato dall’acqua permette al sistema di ritornare
immediatamente a emettere calore in ambiente dopo un ciclo di
sbrinamento minimizzando i tempi di inoperatività del sistema
stesso.
136
137
Funzionamento silenzioso con
convettori raffreddati ad
acqua
Le unità interne abbinabili al sistema HYBRID City Multi sono
dotate di batteria di scambio termico ad acqua. L’assenza della
valvola di laminazione LEV rende le macchine più silenziose e
adatte all’utilizzo anche in ambienti particolarmente “sensibili”
come biblioteche, luoghi di istruzione, camere da letto.
Sistema modulare per
installazione anche
frazionata e progressiva
La capacità auto-adattativa del sistema HYBRID City Multi lo
rende particolarmente idoneo a tutti quei contesti applicativi in
cui l’installazione di alcune unità interne dell’impianto avviene
in momenti successivi al primo avviamento. Questa situazione
si verifica frequentemente nella compravendita di complessi
abitativi/commerciali destinati ad utenze diverse.
Regolazione modulante della
pompa in base al carico ed
alla capacità richiesta
Il nuovo sistema HYBRID City Multi racchiude al suo interno tutti
gli organi necessari alla distribuzione e alla regolazione tipici di
un sistema idronico. Grazie alla presenza di due circolatori a giri
variabili (inverter) il sistema HVRF è in grado, in totale autonomia,
di regolare la portata d’acqua destinata alle singole unità
idroniche (unità interne) in funzione del carico termico richiesto
dai singoli ambienti.
Sistema di controllo M-NET
Facendo parte della famiglia City Multi, anche il
sistema HYBRID City Multi può utilizzare i sistemi di controllo
e comunicazione (M-Net) dei sistemi VRF e di conseguenza
può beneficiare della funzione M-NET Power che permette al
sistema di continuare a funzionare regolarmente anche in caso
di assenza di alimentazione elettrica di una o più unità interne.
Questa funzione risulta particolarmente vantaggiosa ed efficace
in tutti quei casi in cui il sistema di climatizzazione è condiviso tra
più utenze (centro commerciale, condominio etc..).
Valvole, pompe, scambiatori
e sistemi di controllo e
regolazione integrati.
L’innovativo Distributore Hybrid BC (HBC) è l’unico dispositivo
al mondo che utilizza gas refrigerante ed acqua come fluidi
vettore grazie a speciali scambiatori di calore a piastre. Al suo
interno ci sono tutti i componenti necessari per la distribuzione
e la regolazione della portata di acqua alle singole unità interne.
La presenza di due scambiatori a piastre permette al sistema di
essere sempre pronto a produrre acqua calda e acqua fredda
contemporaneamente; collettori di mandata e di ritorno, valvole
di regolazione della portata di acqua e due pompe a portata
variabile permettono al sistema di gestire in autonomia la
distribuzione idronica alle singole unità interne sulla base di una
serie complessa di parametri acquisiti dal sistema stesso.
Accessori e organi di
sicurezza
In fase di installazione del sistema HYBRID City Multi sarà
sufficiente prevedere
• Tubazioni in rame o in multistrato diametro 20 mm
• Vaso di espansione da collegare direttamente all’HBC Controller
• Linea di alimentazione (carico acqua) dotata di valvola di
intercettazione, valvola di sicurezza, filtro, riduttore di pressione
• Linea di scarico condensa
• Linea di alimentazione elettrica 220V
M-NET
POWER
