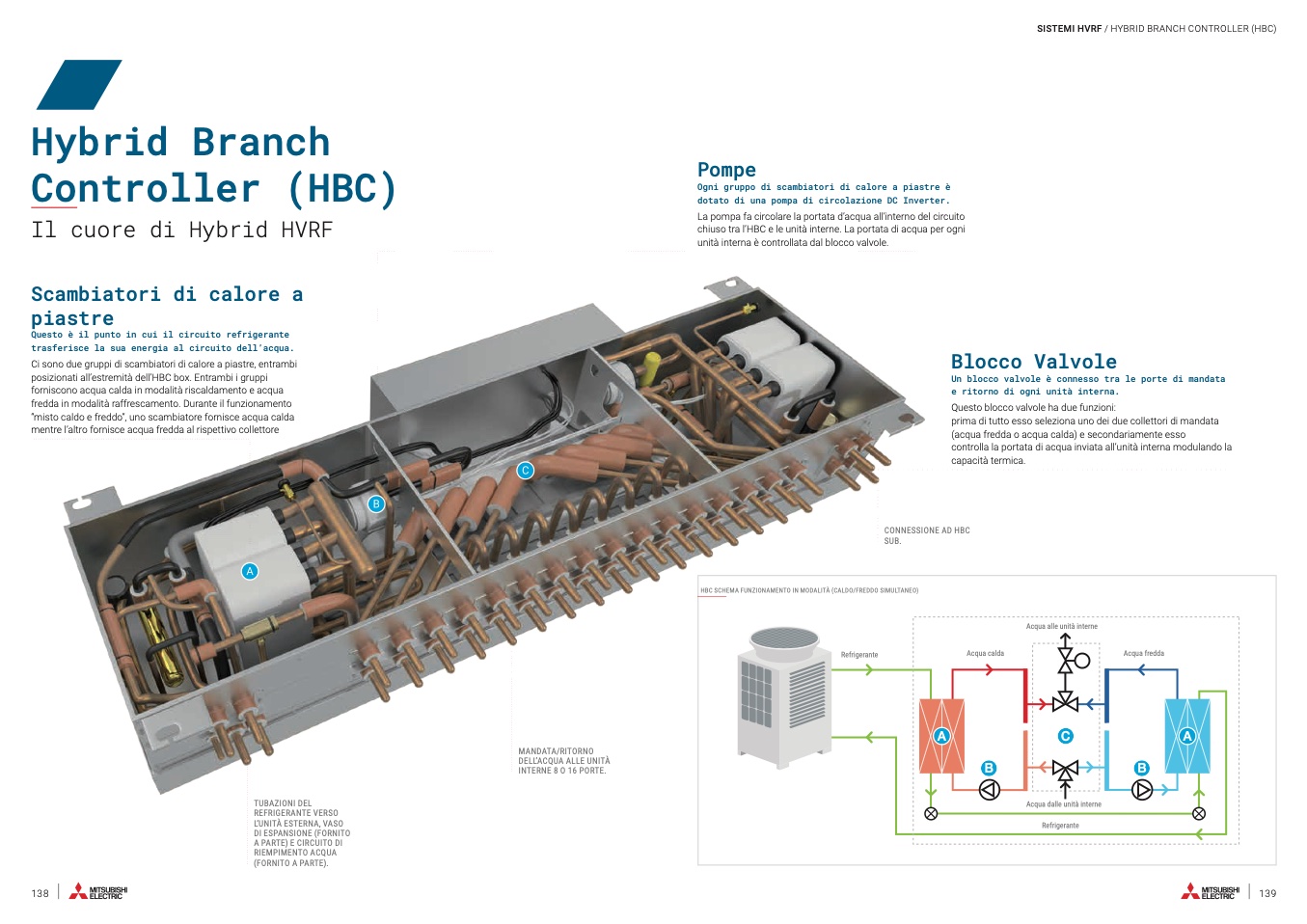

Hybrid Branch

Controller (HBC)

Il cuore di Hybrid HVRF

Scambiatori di calore a

piastre

Questo è il punto in cui il circuito refrigerante

trasferisce la sua energia al circuito dell’acqua.

Ci sono due gruppi di scambiatori di calore a piastre, entrambi

posizionati all’estremità dell’HBC box. Entrambi i gruppi

forniscono acqua calda in modalità riscaldamento e acqua

fredda in modalità raffrescamento. Durante il funzionamento

“misto caldo e freddo”, uno scambiatore fornisce acqua calda

mentre l’altro fornisce acqua fredda al rispettivo collettore

Pompe

Ogni gruppo di scambiatori di calore a piastre è

dotato di una pompa di circolazione DC Inverter.

La pompa fa circolare la portata d’acqua all’interno del circuito

chiuso tra l’HBC e le unità interne. La portata di acqua per ogni

unità interna è controllata dal blocco valvole.

Blocco Valvole

Un blocco valvole è connesso tra le porte di mandata

e ritorno di ogni unità interna.

Questo blocco valvole ha due funzioni:

prima di tutto esso seleziona uno dei due collettori di mandata

(acqua fredda o acqua calda) e secondariamente esso

controlla la portata di acqua inviata all’unità interna modulando la

capacità termica.

CONNESSIONE AD HBC

SUB.

SISTEMI HVRF / HYBRID BRANCH CONTROLLER (HBC)

HBC SCHEMA FUNZIONAMENTO IN MODALITÀ (CALDO/FREDDO SIMULTANEO)

Refrigerante

Acqua alle unità interne

A

Refrigerante

A

Acqua calda

Acqua fredda

C

B

B

Acqua dalle unità interne

TUBAZIONI DEL

REFRIGERANTE VERSO

L’UNITÀ ESTERNA, VASO

DI ESPANSIONE (FORNITO

A PARTE) E CIRCUITO DI

RIEMPIMENTO ACQUA

(FORNITO A PARTE).

MANDATA/RITORNO

DELL’ACQUA ALLE UNITÀ

INTERNE 8 O 16 PORTE.
