SISTEMI HVRF / ARCHITETTURA DI SISTEMA

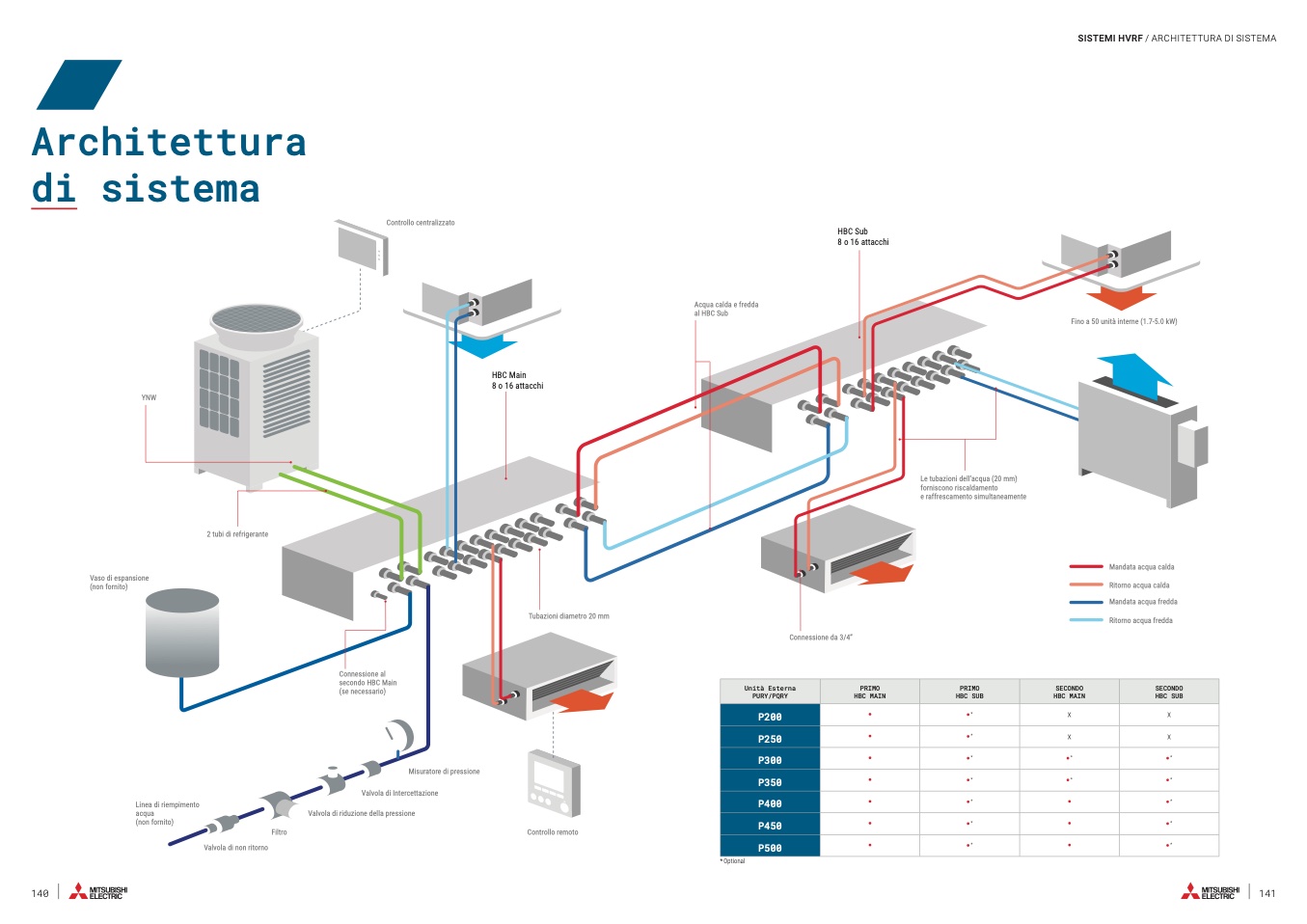

Architettura

di sistema

Controllo centralizzato

HBC Sub

8 o 16 attacchi

Acqua calda e fredda

al HBC Sub

Fino a 50 unità interne (1.7-5.0 kW)

HBC Main

8 o 16 attacchi

YNW

Le tubazioni dell’acqua (20 mm)

forniscono riscaldamento

e raffrescamento simultaneamente

2 tubi di refrigerante

Vaso di espansione

(non fornito)

Mandata acqua calda

Ritorno acqua calda

Mandata acqua fredda

Ritorno acqua fredda

Tubazioni diametro 20 mm

Connessione da 3/4”

Unità Esterna

PURY/PQRY

PRIMO

HBC MAIN

PRIMO

HBC SUB

SECONDO

HBC MAIN

SECONDO

HBC SUB

P200

*

X X

P250

*

X X

P300

* * *

P350

* * *

P400

* *

P450

* *

P500

* *

Linea di riempimento

acqua

(non fornito)

Connessione al

secondo HBC Main

(se necessario)

Misuratore di pressione

Valvola di Intercettazione

Valvola di riduzione della pressione

Valvola di non ritorno

Filtro

Controllo remoto

* Optional
