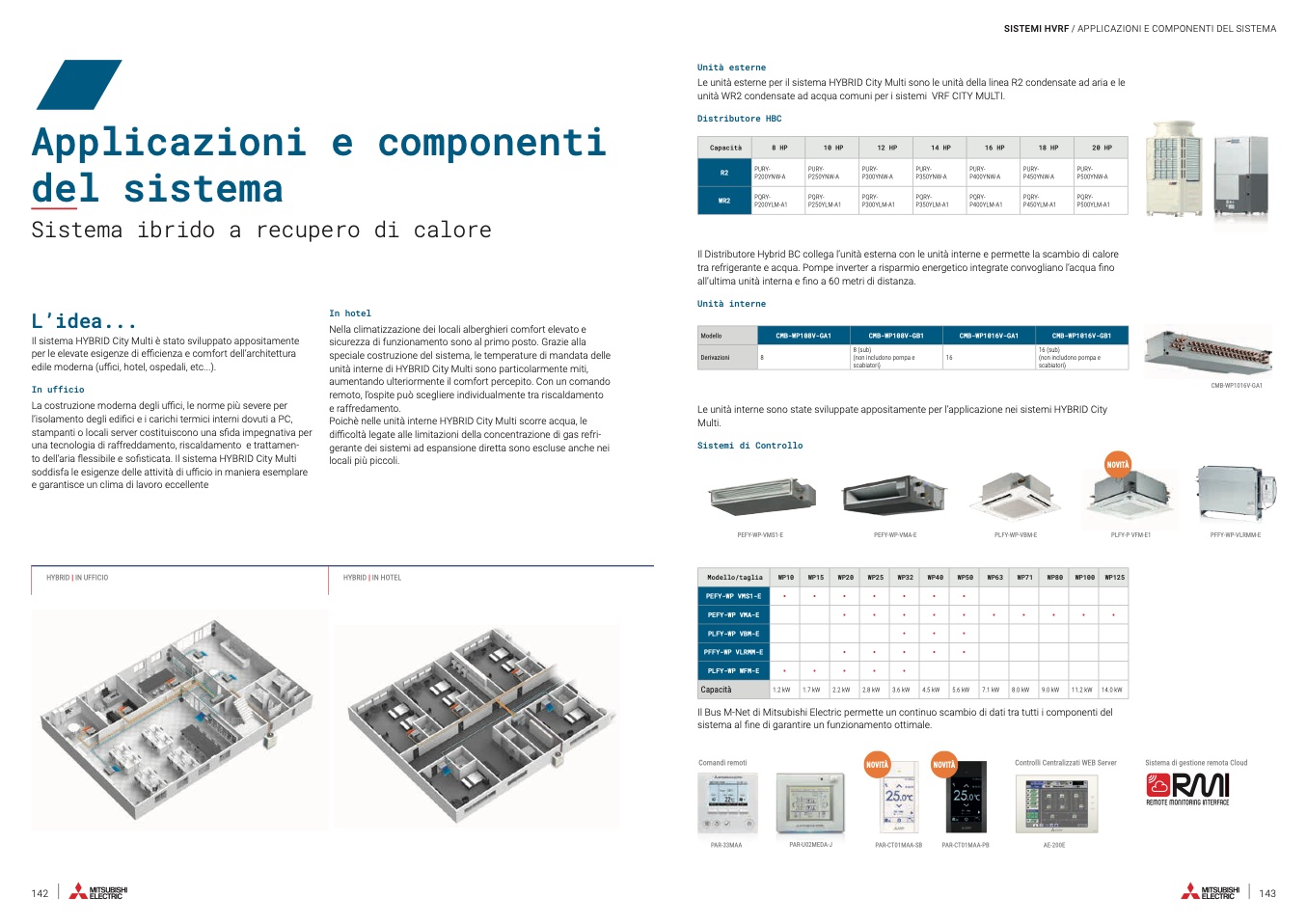

Applicazioni e componenti
del sistema
Sistema ibrido a recupero di calore
Distributore HBC
L’idea...
Il sistema HYBRID City Multi è stato sviluppato appositamente
per le elevate esigenze di efficienza e comfort dell’architettura
edile moderna (u
ffici, hotel, ospedali, etc...).
In ufficio
La costruzione moderna degli uffici, le norme più severe per
l’isolamento degli edi
fici e i carichi termici interni dovuti a PC,
stampanti o locali server costituiscono una sfida impegnativa per
una tecnologia di raffreddamento, riscaldamento e trattamen-
to dell’aria flessibile e sofisticata. Il sistema HYBRID City Multi
soddisfa le esigenze delle attività di u
fficio in maniera esemplare
e garantisce un clima di lavoro eccellente
HYBRID | IN UFFICIO
In hotel
Nella climatizzazione dei locali alberghieri comfort elevato e
sicurezza di funzionamento sono al primo posto. Grazie alla
speciale costruzione del sistema, le temperature di mandata delle
unità interne di HYBRID City Multi sono particolarmente miti,
aumentando ulteriormente il comfort percepito. Con un comando
remoto, l’ospite può scegliere individualmente tra riscaldamento
e raffredamento.
Poichè nelle unità interne HYBRID City Multi scorre acqua, le
difficoltà legate alle limitazioni della concentrazione di gas refri-
gerante dei sistemi ad espansione diretta sono escluse anche nei
locali più piccoli.
HYBRID | IN HOTEL
Unità interne
Modello
Derivazioni
8
CMB-WP108V-GA1
CMB-WP108V-GB1
8 (sub)
(non includono pompa e
scabiatori)
CMB-WP1016V-GA1
CMB-WP1016V-GB1
16 (sub)
(non includono pompa e
scabiatori)
142
143
Unità esterne
Le unità esterne per il sistema HYBRID City Multi sono le unità della linea R2 condensate ad aria e le
unità WR2 condensate ad acqua comuni per i sistemi VRF CITY MULTI.
Capacità
R2
WR2
8 HP
PURY-
P200YNW-A
PQRY-
P200YLM-A1
10 HP
PURY-
P250YNW-A
PQRY-
P250YLM-A1
12 HP
PURY-
P300YNW-A
PQRY-
P300YLM-A1
14 HP
PURY-
P350YNW-A
PQRY-
P350YLM-A1
16 HP
PURY-
P400YNW-A
PQRY-
P400YLM-A1
18 HP
PURY-
P450YNW-A
PQRY-
P450YLM-A1
20 HP
PURY-
P500YNW-A
PQRY-
P500YLM-A1
Il Distributore Hybrid BC collega l’unità esterna con le unità interne e permette la scambio di calore
tra refrigerante e acqua. Pompe inverter a risparmio energetico integrate convogliano l’acqua fino
all’ultima unità interna e fino a 60 metri di distanza.
Le unità interne sono state sviluppate appositamente per l’applicazione nei sistemi HYBRID City
Multi.
Sistemi di Controllo
PEFY-WP-VMS1-E
PEFY-WP-VMA-E
PLFY-WP-VBM-E
NOVITÀ
PLFY-P VFM-E1
PFFY-WP-VLRMM-E
Modello/taglia
WP10
WP15
WP20
WP25
WP32
WP40
WP50
WP63
WP71
WP80
WP100 WP125
PEFY-WP VMS1-E
•
•
•
•
•
•
•
•
•
3.6 kW
•
•
•
•
•
•
•
•
•
•
•
•
•
4.5 kW
5.6 kW
7.1 kW
8.0 kW
9.0 kW
11.2 kW 14.0 kW
PEFY-WP VMA-E
PLFY-WP VBM-E
PFFY-WP VLRMM-E
PLFY-WP WFM-E
Capacità
•
•
Comandi remoti
NOVITÀ
NOVITÀ
Controlli Centralizzati WEB Server
Sistema di gestione remota Cloud
PAR-33MAA
PAR-U02MEDA-J
PAR-CT01MAA-SB
PAR-CT01MAA-PB
AE-200E
•
1.2 kW
•
1.7 kW
•
•
2.2 kW
•
•
2.8 kW
Il Bus M-Net di Mitsubishi Electric permette un continuo scambio di dati tra tutti i componenti del
sistema al fine di garantire un funzionamento ottimale.
16
SISTEMI HVRF / APPLICAZIONI E COMPONENTI DEL SISTEMA
CMB-WP1016V-GA1
