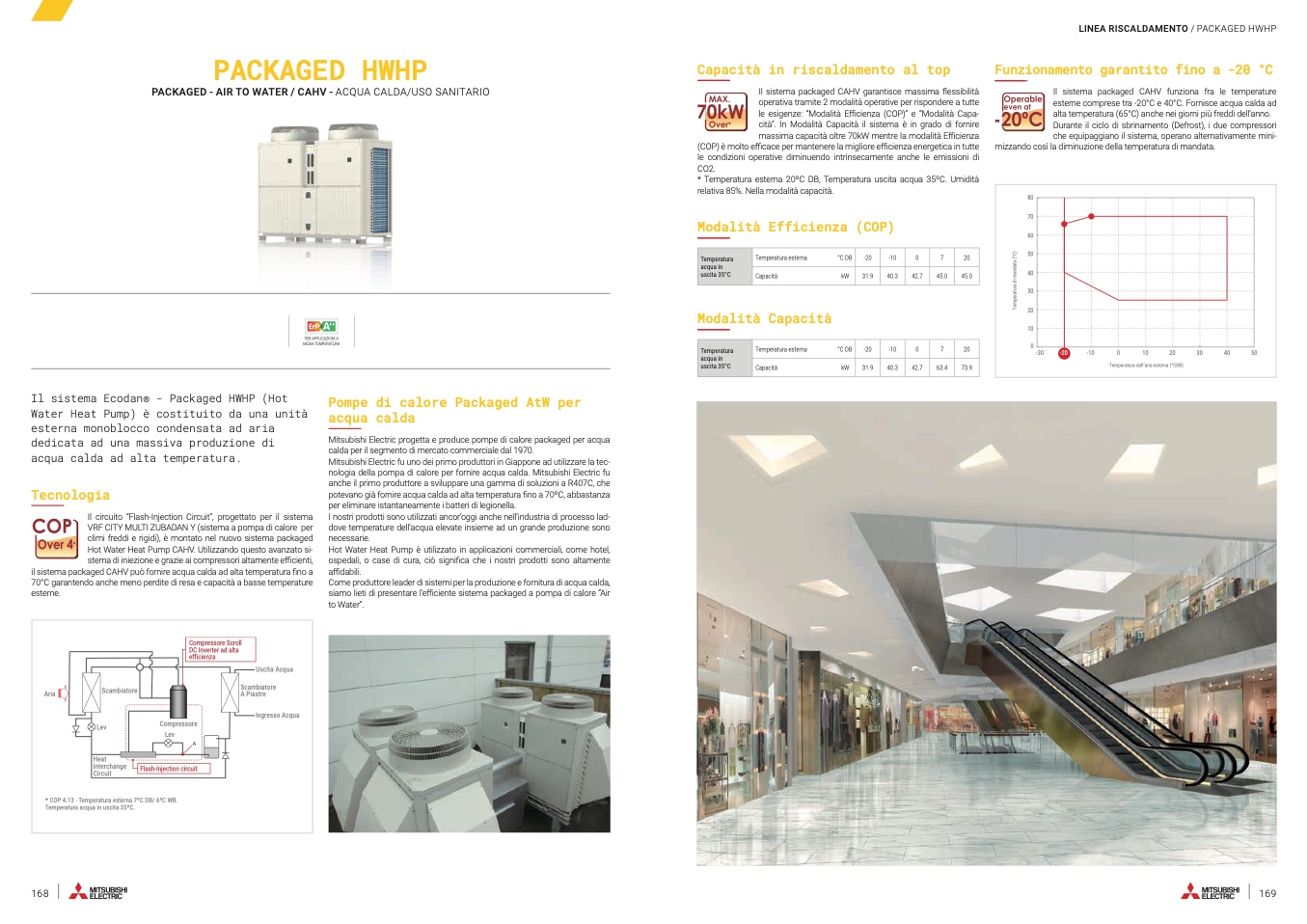

PACKAGED HWHP
PACKAGED - AIR TO WATER / CAHV - ACQUA CALDA/USO SANITARIO
PER APPLICAZIONI A
MEDIA TEMPERATURA
Capacità in riscaldamento al top
Il sistema packaged CAHV garantisce massima flessibilità
operativa tramite 2 modalità operative per rispondere a tutte
le esigenze: “Modalità Efficienza (COP)” e “Modalità Capa-
cità”. In Modalità Capacità il sistema è in grado di fornire
massima capacità oltre 70kW mentre la modalità Efficienza
(COP) è molto efficace per mantenere la migliore efficienza energetica in tutte
le condizioni operative diminuendo intrinsecamente anche le emissioni di
CO2.
* Temperatura esterna 20oC DB, Temperatura uscita acqua 35oC. Umidità
relativa 85%. Nella modalità capacità.
Modalità Efficienza (COP)
Modalità Capacità
LINEA RISCALDAMENTO / PACKAGED HWHP
Funzionamento garantito fino a -20 °C
Il sistema packaged CAHV funziona fra le temperature
esterne comprese tra -20°C e 40°C. Fornisce acqua calda ad
alta temperatura (65°C) anche nei giorni più freddi dell’anno.
Durante il ciclo di sbrinamento (Defrost), i due compressori
che equipaggiano il sistema, operano alternativamente mini-
mizzando così la diminuzione della temperatura di mandata.
80
70
60
50
40
30
20
10
0
-30
-20
-10
0
10
20
30
40
50
Temperatura dell’aria esterna (°CDB)
Temperatura
acqua in
uscita 35°C
Temperatura esterna
°C DB -20 -10 0 7
20
Capacità
kW
31.9 40.3 42.7 45.0 45.0
Temperatura
acqua in
uscita 35°C
Temperatura esterna
°C DB -20 -10 0 7
20
Capacità
kW 31.9 40.3 42.7 63.4 73.9
Il sistema Ecodan® - Packaged HWHP (Hot
Water Heat Pump) è costituito da una unità
esterna monoblocco condensata ad aria
dedicata ad una massiva produzione di
acqua calda ad alta temperatura.
Tecnologia
Il circuito “Flash-Injection Circuit”, progettato per il sistema
VRF CITY MULTI ZUBADAN Y (sistema a pompa di calore per
climi freddi e rigidi), è montato nel nuovo sistema packaged
Hot Water Heat Pump CAHV. Utilizzando questo avanzato si-
stema di iniezione e grazie ai compressori altamente efficienti,
il sistema packaged CAHV può fornire acqua calda ad alta temperatura fino a
70°C garantendo anche meno perdite di resa e capacità a basse temperature
esterne.
Pompe di calore Packaged AtW per
acqua calda
Mitsubishi Electric progetta e produce pompe di calore packaged per acqua
calda per il segmento di mercato commerciale dal 1970.
Mitsubishi Electric fu uno dei primo produttori in Giappone ad utilizzare la tec-
nologia della pompa di calore per fornire acqua calda. Mitsubishi Electric fu
anche il primo produttore a sviluppare una gamma di soluzioni a R407C, che
potevano già fornire acqua calda ad alta temperatura fino a 70oC, abbastanza
per eliminare istantaneamente i batteri di legionella.
I nostri prodotti sono utilizzati ancor’oggi anche nell’industria di processo lad-
dove temperature dell’acqua elevate insieme ad un grande produzione sono
necessarie.
Hot Water Heat Pump è utilizzato in applicazioni commerciali, come hotel,
ospedali, o case di cura, ciò significa che i nostri prodotti sono altamente
affidabili.
Come produttore leader di sistemi per la produzione e fornitura di acqua calda,
siamo lieti di presentare l’efficiente sistema packaged a pompa di calore “Air
to Water”.
Uscita Acqua
Scambiatore
Aria
A Piastre
Scambiatore
Lev
Heat
Interchange
Circuit
Compressore
Lev
Ingresso Acqua
* COP 4.13 - Temperatura esterna 7oC DB/ 6oC WB.
Temperatura acqua in uscita 35oC.
Compressore Scroll
DC Inverter ad alta
efficienza
Flash-Injection circuit
