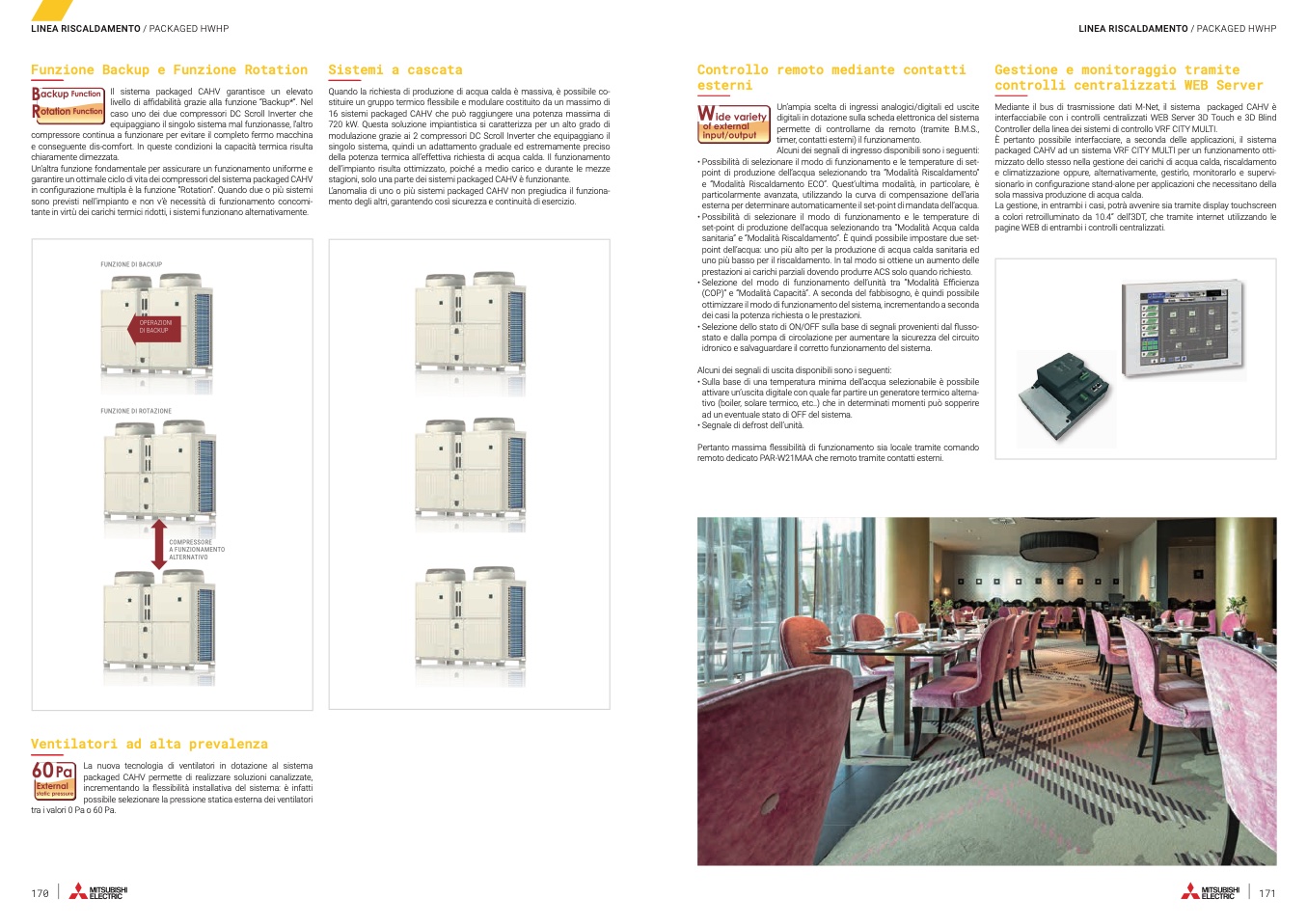

LINEA RISCALDAMENTO / PACKAGED HWHP
Funzione Backup e Funzione Rotation
Il sistema packaged CAHV garantisce un elevato
livello di affidabilità grazie alla funzione “Backup*”. Nel
caso uno dei due compressori DC Scroll Inverter che
equipaggiano il singolo sistema mal funzionasse, l’altro
compressore continua a funzionare per evitare il completo fermo macchina
e conseguente dis-comfort. In queste condizioni la capacità termica risulta
chiaramente dimezzata.
Un’altra funzione fondamentale per assicurare un funzionamento uniforme e
garantire un ottimale ciclo di vita dei compressori del sistema packaged CAHV
in configurazione multipla è la funzione “Rotation”. Quando due o più sistemi
sono previsti nell’impianto e non v’è necessit
à di funzionamento concomi-
tante in virtù dei carichi termici ridotti, i sistemi funzionano alternativamente.
Ventilatori ad alta prevalenza
La nuova tecnologia di ventilatori in dotazione al sistema
packaged CAHV permette di realizzare soluzioni canalizzate,
incrementando la flessibilità installativa del sistema: è infatti
possibile selezionare la pressione statica esterna dei ventilatori
traivalori0Pao60Pa.
Sistemi a cascata
Quando la richiesta di produzione di acqua calda è massiva, è possibile co-
stituire un gruppo termico flessibile e modulare costituito da un massimo di
16 sistemi packaged CAHV che può raggiungere una potenza massima di
720 kW. Questa soluzione impiantistica si caratterizza per un alto grado di
modulazione grazie ai 2 compressori DC Scroll Inverter che equipaggiano il
singolo sistema, quindi un adattamento graduale ed estremamente preciso
della potenza termica all’effettiva richiesta di acqua calda. Il funzionamento
dell’impianto risulta ottimizzato, poiché a medio carico e durante le mezze
stagioni, solo una parte dei sistemi packaged CAHV è funzionante.
L’anomalia di uno o più sistemi packaged CAHV non pregiudica il funziona-
mento degli altri, garantendo così sicurezza e continuità di esercizio.
Controllo remoto mediante contatti
esterni
Un’ampia scelta di ingressi analogici/digitali ed uscite
digitali in dotazione sulla scheda elettronica del sistema
permette di controllarne da remoto (tramite B.M.S.,
timer, contatti esterni) il funzionamento.
Alcuni dei segnali di ingresso disponibili sono i seguenti:
• Possibilità di selezionare il modo di funzionamento e le temperature di set-
point di produzione dell’acqua selezionando tra “Modalità Riscaldamento”
e “Modalità Riscaldamento ECO”. Quest’ultima modalità, in particolare, è
particolarmente avanzata, utilizzando la curva di compensazione dell’aria
esterna per determinare automaticamente il set-point di mandata dell’acqua.
• Possibilità di selezionare il modo di funzionamento e le temperature di
set-point di produzione dell’acqua selezionando tra “Modalità Acqua calda
sanitaria” e “Modalità Riscaldamento”. È quindi possibile impostare due set-
point dell’acqua: uno più alto per la produzione di acqua calda sanitaria ed
uno più basso per il riscaldamento. In tal modo si ottiene un aumento delle
prestazioni ai carichi parziali dovendo produrre ACS solo quando richiesto.
• Selezione del modo di funzionamento dell’unità tra “Modalità Efficienza
(COP)” e “Modalità Capacità”. A seconda del fabbisogno, è quindi possibile
ottimizzare il modo di funzionamento del sistema, incrementando a seconda
dei casi la potenza richiesta o le prestazioni.
• Selezione dello stato di ON/OFF sulla base di segnali provenienti dal flusso-
stato e dalla pompa di circolazione per aumentare la sicurezza del circuito
idronico e salvaguardare il corretto funzionamento del sistema.
Alcuni dei segnali di uscita disponibili sono i seguenti:
• Sulla base di una temperatura minima dell’acqua selezionabile è possibile
attivare un’uscita digitale con quale far partire un generatore termico alterna-
tivo (boiler, solare termico, etc..) che in determinati momenti può sopperire
ad un eventuale stato di OFF del sistema.
• Segnale di defrost dell’unità.
Pertanto massima flessibilità di funzionamento sia locale tramite comando
remoto dedicato PAR-W21MAA che remoto tramite contatti esterni.
LINEA RISCALDAMENTO / PACKAGED HWHP
Gestione e monitoraggio tramite
controlli centralizzati WEB Server
Mediante il bus di trasmissione dati M-Net, il sistema packaged CAHV è
interfacciabile con i controlli centralizzati WEB Server 3D Touch e 3D Blind
Controller della linea dei sistemi di controllo VRF CITY MULTI.
È pertanto possibile interfacciare, a seconda delle applicazioni, il sistema
packaged CAHV ad un sistema VRF CITY MULTI per un funzionamento otti-
mizzato dello stesso nella gestione dei carichi di acqua calda, riscaldamento
e climatizzazione oppure, alternativamente, gestirlo, monitorarlo e supervi-
sionarlo in configurazione stand-alone per applicazioni che necessitano della
sola massiva produzione di acqua calda.
La gestione, in entrambi i casi, potrà avvenire sia tramite display touchscreen
a colori retroilluminato da 10.4” dell’3DT, che tramite internet utilizzando le
pagine WEB di entrambi i controlli centralizzati.
FUNZIONE DI BACKUP
FUNZIONE DI ROTAZIONE
COMPRESSORE
A FUNZIONAMENTO
ALTERNATIVO
