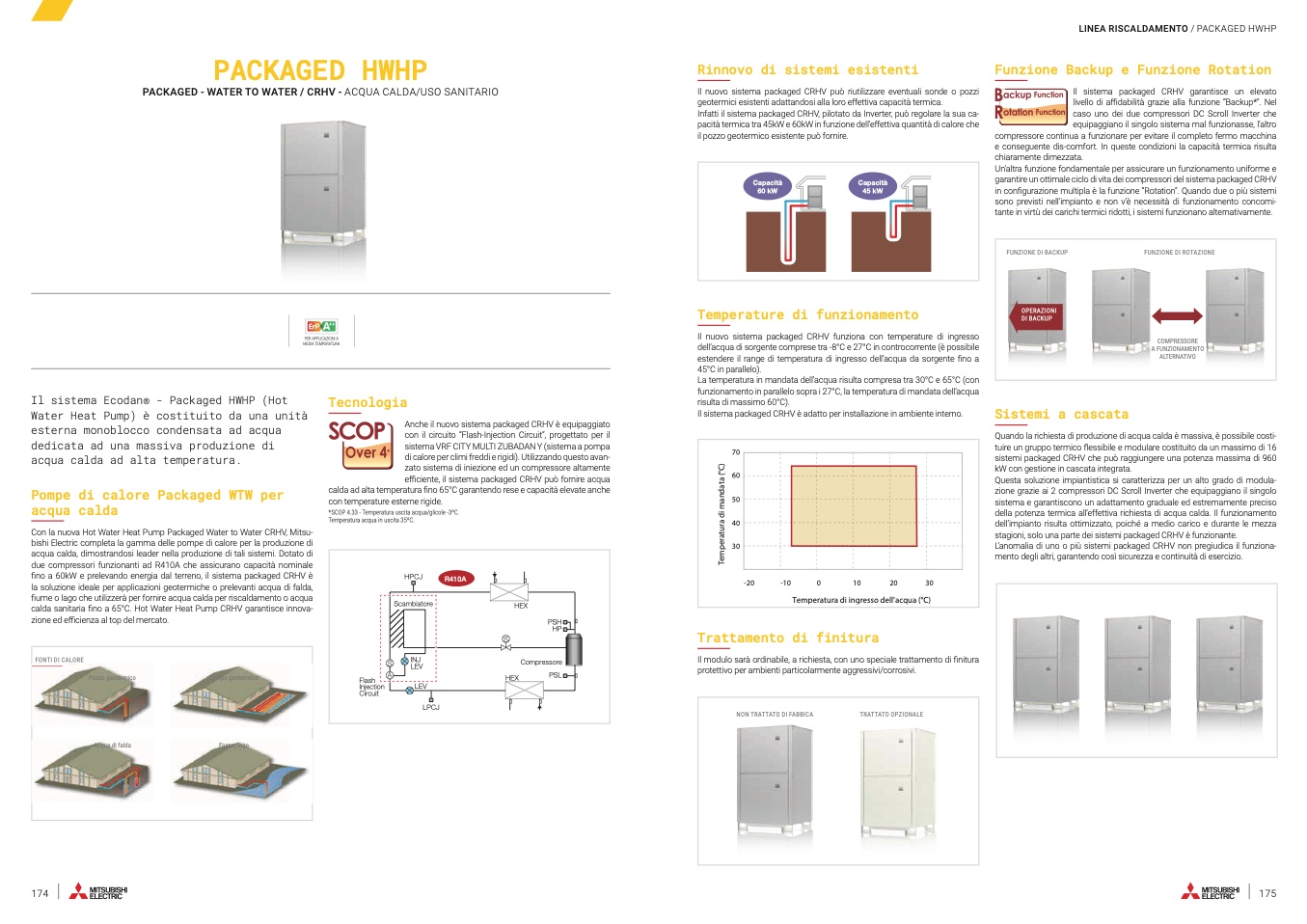

PACKAGED HWHP
PACKAGED - WATER TO WATER / CRHV - ACQUA CALDA/USO SANITARIO
PER APPLICAZIONI A
MEDIA TEMPERATURA
Rinnovo di sistemi esistenti
Il nuovo sistema packaged CRHV può riutilizzare eventuali sonde o pozzi
geotermici esistenti adattandosi alla loro effettiva capacità termica.
Infatti il sistema packaged CRHV, pilotato da Inverter, può regolare la sua ca-
pacità termica tra 45kW e 60kW in funzione dell’effettiva quantità di calore che
il pozzo geotermico esistente può fornire.
LINEA RISCALDAMENTO / PACKAGED HWHP
Funzione Backup e Funzione Rotation
Il sistema packaged CRHV garantisce un elevato
livello di affidabilità grazie alla funzione “Backup*”. Nel
caso uno dei due compressori DC Scroll Inverter che
equipaggiano il singolo sistema mal funzionasse, l’altro
compressore continua a funzionare per evitare il completo fermo macchina
e conseguente dis-comfort. In queste condizioni la capacità termica risulta
chiaramente dimezzata.
Un’altra funzione fondamentale per assicurare un funzionamento uniforme e
garantire un ottimale ciclo di vita dei compressori del sistema packaged CRHV
in configurazione multipla è la funzione “Rotation”. Quando due o più sistemi
sono previsti nell’impianto e non v’è necessità di funzionamento concomi-
tante in virtù dei carichi termici ridotti, i sistemi funzionano alternativamente.
Sistemi a cascata
Quando la richiesta di produzione di acqua calda è massiva, è possibile costi-
tuire un gruppo termico flessibile e modulare costituito da un massimo di 16
sistemi packaged CRHV che può raggiungere una potenza massima di 960
kW con gestione in cascata integrata.
Questa soluzione impiantistica si caratterizza per un alto grado di modula-
zione grazie ai 2 compressori DC Scroll Inverter che equipaggiano il singolo
sistema e garantiscono un adattamento graduale ed estremamente preciso
della potenza termica all’effettiva richiesta di acqua calda. Il funzionamento
dell’impianto risulta ottimizzato, poiché a medio carico e durante le mezza
stagioni, solo una parte dei sistemi packaged CRHV è funzionante.
L’anomalia di uno o più sistemi packaged CRHV non pregiudica il funziona-
mento degli altri, garantendo così sicurezza e continuità di esercizio.
Capacità
Capacità
60 kW
45 kW
FUNZIONE DI BACKUP
OPERAZIONI
DI BACKUP
FUNZIONE DI ROTAZIONE
COMPRESSORE
A FUNZIONAMENTO
ALTERNATIVO
Il sistema Ecodan® - Packaged HWHP (Hot
Water Heat Pump) è costituito da una unità
esterna monoblocco condensata ad acqua
dedicata ad una massiva produzione di
acqua calda ad alta temperatura.
Pompe di calore Packaged WTW per
acqua calda
Con la nuova Hot Water Heat Pump Packaged Water to Water CRHV, Mitsu-
bishi Electric completa la gamma delle pompe di calore per la produzione di
acqua calda, dimostrandosi leader nella produzione di tali sistemi. Dotato di
due compressori funzionanti ad R410A che assicurano capacit
à nominale
fino a 60kW e prelevando energia dal terreno, il sistema packaged CRHV è
la soluzione ideale per applicazioni geotermiche o prelevanti acqua di falda,
fiume o lago che utilizzerà per fornire acqua calda per riscaldamento o acqua
calda sanitaria fino a 65°C. Hot Water Heat Pump CRHV garantisce innova-
zione ed e
fficienza al top del mercato.
Tecnologia
Anche il nuovo sistema packaged CRHV è equipaggiato
con il circuito “Flash-Injection Circuit”, progettato per il
sistema VRF CITY MULTI ZUBADAN Y (sistema a pompa
di calore per climi freddi e rigidi). Utilizzando questo avan-
zato sistema di iniezione ed un compressore altamente
efficiente, il sistema packaged CRHV può fornire acqua
calda ad alta temperatura fino 65°C garantendo rese e capacità elevate anche
con temperature esterne rigide.
*SCOP 4.33 - Temperatura uscita acqua/glicole -3oC.
Temperatura acqua in uscita 35oC.
Temperature di funzionamento
Il nuovo sistema packaged CRHV funziona con temperature di ingresso
dell’acqua di sorgente comprese tra -8°C e 27°C in controcorrente (è possibile
estendere il range di temperatura di ingresso dell’acqua da sorgente fino a
45°C in parallelo).
La temperatura in mandata dell’acqua risulta compresa tra 30°C e 65°C (con
funzionamento in parallelo sopra i 27°C, la temperatura di mandata dell’acqua
risulta di massimo 60°C).
Il sistema packaged CRHV è adatto per installazione in ambiente interno.
70
60
50
40
30
HPCJ
LPCJ
R410A
Scambiatore
S
A
INJ
LEV
HEX
S
HEX
PSH
HP
Compressore
PSL
Flash
Injection
Circuit
LEV
-20
-10
0
10
20
30
Temperatura di ingresso dell’acqua (°C)
Trattamento di finitura
Il modulo sarà ordinabile, a richiesta, con uno speciale trattamento di finitura
protettivo per ambienti particolarmente aggressivi/corrosivi.
FONTI DI CALORE
Pozzo geotermico
Campo geotermico
Acqua di falda
Fiume, lago
NON TRATTATO DI FABBICA
TRATTATO OPZIONALE
