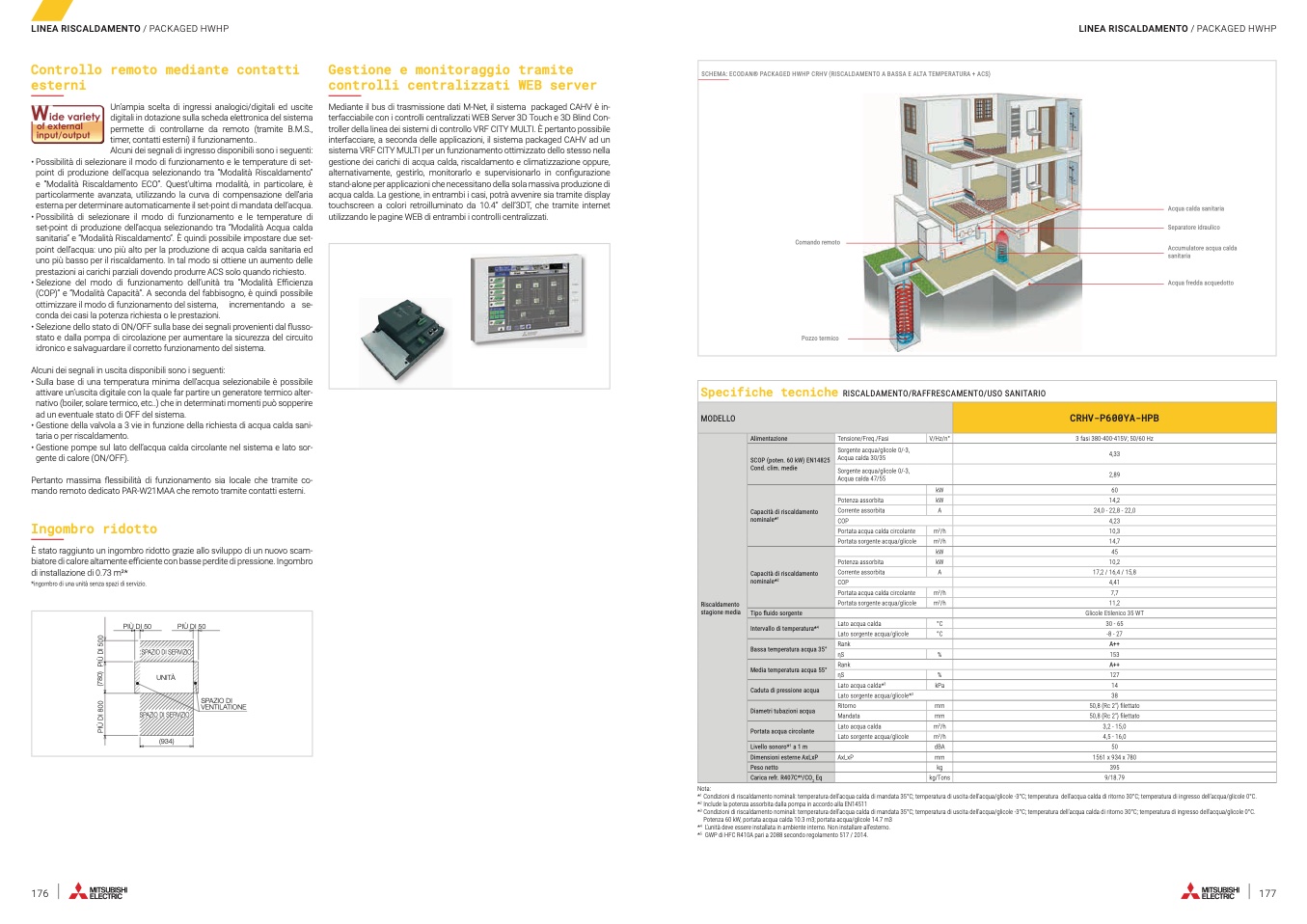

LINEA RISCALDAMENTO / PACKAGED HWHP
Controllo remoto mediante contatti
esterni
Alcuni dei segnali di ingresso disponibili sono i seguenti:
• Possibilità di selezionare il modo di funzionamento e le temperature di set-
point di produzione dell’acqua selezionando tra “Modalità Riscaldamento”
e “Modalità Riscaldamento ECO”. Quest’ultima modalità, in particolare, è
particolarmente avanzata, utilizzando la curva di compensazione dell’aria
esterna per determinare automaticamente il set-point di mandata dell’acqua.
• Possibilità di selezionare il modo di funzionamento e le temperature di
set-point di produzione dell’acqua selezionando tra “Modalità Acqua calda
sanitaria” e “Modalità Riscaldamento”. È quindi possibile impostare due set-
point dell’acqua: uno più alto per la produzione di acqua calda sanitaria ed
uno più basso per il riscaldamento. In tal modo si ottiene un aumento delle
prestazioni ai carichi parziali dovendo produrre ACS solo quando richiesto.
• Selezione del modo di funzionamento dell’unità tra “Modalità Efficienza
(COP)” e “Modalità Capacità”. A seconda del fabbisogno, è quindi possibile
ottimizzare il modo di funzionamento del sistema, incrementando a se-
conda dei casi la potenza richiesta o le prestazioni.
• Selezione dello stato di ON/OFF sulla base dei segnali provenienti dal flusso-
stato e dalla pompa di circolazione per aumentare la sicurezza del circuito
idronico e salvaguardare il corretto funzionamento del sistema.
Alcuni dei segnali in uscita disponibili sono i seguenti:
• Sulla base di una temperatura minima dell’acqua selezionabile è possibile
attivare un’uscita digitale con la quale far partire un generatore termico alter-
nativo (boiler, solare termico, etc..) che in determinati momenti può sopperire
ad un eventuale stato di OFF del sistema.
• Gestione della valvola a 3 vie in funzione della richiesta di acqua calda sani-
taria o per riscaldamento.
• Gestione pompe sul lato dell’acqua calda circolante nel sistema e lato sor-
gente di calore (ON/OFF).
Pertanto massima flessibilità di funzionamento sia locale che tramite co-
mando remoto dedicato PAR-W21MAA che remoto tramite contatti esterni.
Ingombro ridotto
È stato raggiunto un ingombro ridotto grazie allo sviluppo di un nuovo scam-
biatore di calore altamente efficiente con basse perdite di pressione. Ingombro
di installazione di 0.73 m2*
*ingombro di una unità senza spazi di servizio.
LINEA RISCALDAMENTO / PACKAGED HWHP
SCHEMA: ECODAN® PACKAGED HWHP CRHV (RISCALDAMENTO A BASSA E ALTA TEMPERATURA + ACS)
Un’ampia scelta di ingressi analogici/digitali ed uscite
digitali in dotazione sulla scheda elettronica del sistema
permette di controllarne da remoto (tramite B.M.S.,
timer, contatti esterni) il funzionamento..
Gestione e monitoraggio tramite
controlli centralizzati WEB server
Mediante il bus di trasmissione dati M-Net, il sistema packaged CAHV è in-
terfacciabile con i controlli centralizzati WEB Server 3D Touch e 3D Blind Con-
troller della linea dei sistemi di controllo VRF CITY MULTI. È pertanto possibile
interfacciare, a seconda delle applicazioni, il sistema packaged CAHV ad un
sistema VRF CITY MULTI per un funzionamento ottimizzato dello stesso nella
gestione dei carichi di acqua calda, riscaldamento e climatizzazione oppure,
alternativamente, gestirlo, monitorarlo e supervisionarlo in configurazione
stand-alone per applicazioni che necessitano della sola massiva produzione di
acqua calda. La gestione, in entrambi i casi, potrà avvenire sia tramite display
touchscreen a colori retroilluminato da 10.4” dell’3DT, che tramite internet
utilizzando le pagine WEB di entrambi i controlli centralizzati.
Comando remoto
Pozzo termico
Acqua calda sanitaria
Separatore idraulico
Accumulatore acqua calda
sanitaria
Acqua fredda acquedotto
Specifiche tecniche RISCALDAMENTO/RAFFRESCAMENTO/USO SANITARIO
MODELLO
CRHV-P600YA-HPB
3 fasi 380-400-415V; 50/60 Hz
Alimentazione
Tensione/Freq./Fasi
Riscaldamento
stagione media
SCOP (poten. 60 kW) EN14825
Cond. clim. medie
Capacità di riscaldamento
nominale*
1
Capacità di riscaldamento
nominale*
2
Tipo fluido sorgente
Bassa temperatura acqua 35°
Media temperatura acqua 55°
Caduta di pressione acqua
Sorgente acqua/glicole 0/-3,
Acqua calda 30/35
Sorgente acqua/glicole 0/-3,
Acqua calda 47/55
Potenza assorbita
Corrente assorbita
COP
Portata acqua calda circolante
Portata sorgente acqua/glicole
Potenza assorbita
Corrente assorbita
COP
Portata acqua calda circolante
Portata sorgente acqua/glicole
Rank
V/Hz/n°
kW
kW
A
m
3
/h
m
3
/h
kW
kW
A
m
3
/h
m
3
/h
°C
°C
24,0 -
17,2 /
4,33
2,89
60
14,2
22,8 - 22,0
4,23
10,3
14,7
45
10,2
16,4 / 15,8
4,41
7,7
11,2
Glicole Etilenico 35 WT
30 - 65
-8 - 27
A++
PIÙ DI 50
PIÙ DI 50
SPAZIO DI
VENTILATIONE
Intervallo di temperatura*
4
Lato acqua calda
Lato sorgente acqua/glicole
S PAZIO DI SERVIZIO
UNITÀ
ηS
%
153
Rank
A++
ηS
%
127
Lato acqua calda*
3
kPa
Lato sorgente acqua/glicole*
3
mm
mm
m
3
/h
m
3
/h
dBA
mm
kg
kg/Tons
14
38
50,8 (Rc 2") filettato
50,8 (Rc 2") filettato
3,2 - 15,0
4,5 - 16,0
50
1561 x 934 x 780
395
9/18.79
SPAZIO DI SERVIZIO
Diametri tubazioni acqua
Ritorno
Mandata
Portata acqua circolante
Lato acqua calda
Lato sorgente acqua/glicole
(934)
Livello sonoro*
1
a 1 m
Dimensioni esterne AxLxP
AxLxP
Peso netto
Carica refr. R407C*
4
/CO
2
Eq
Nota:
*
1
Condizioni di riscaldamento nominali: temperatura dell’acqua calda di mandata 35°C; temperatura di uscita dell’acqua/glicole -3°C; temperatura dell’acqua calda di ritorno 30°C; temperatura di ingresso dell’acqua/glicole 0°C.
*
2
Include la potenza assorbita dalla pompa in accordo alla EN14511
*
3
Condizioni di riscaldamento nominali: temperatura dell’acqua calda di mandata 35°C; temperatura di uscita dell’acqua/glicole -3°C; temperatura dell’acqua calda di ritorno 30°C; temperatura di ingresso dell’acqua/glicole 0°C.
Potenza 60 kW, portata acqua calda 10.3 m3; portata acqua/glicole 14.7 m3
*
4
L’unità deve essere installata in ambiente interno. Non installare all’esterno.
*
5
GWP di HFC R410A pari a 2088 secondo regolamento 517 / 2014.
