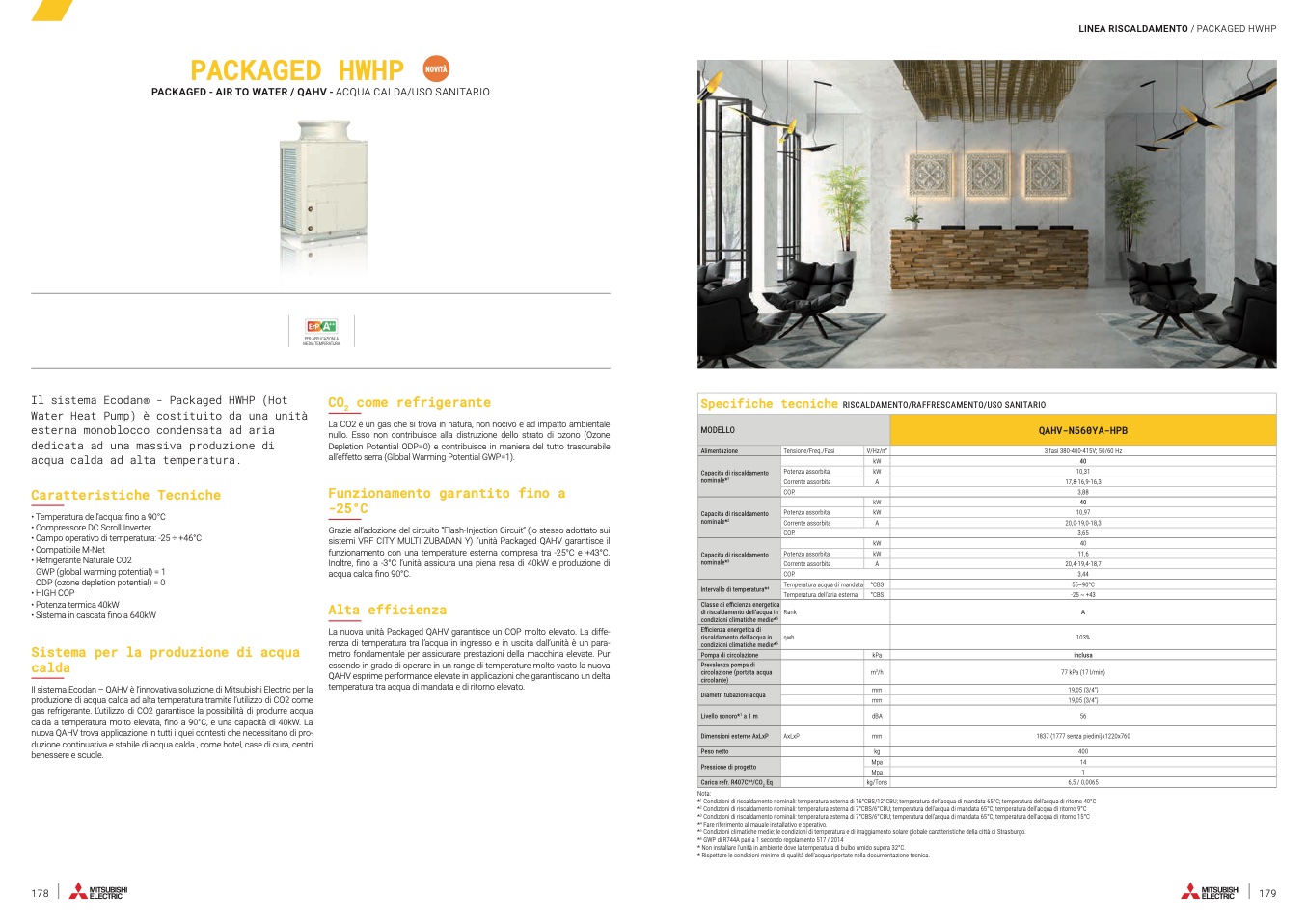

PACKAGED HWHP

PACKAGED - AIR TO WATER / QAHV - ACQUA CALDA/USO SANITARIO

PER APPLICAZIONI A

MEDIA TEMPERATURA

NOVITÀ

LINEA RISCALDAMENTO / PACKAGED HWHP

Il sistema Ecodan® - Packaged HWHP (Hot

Water Heat Pump) è costituito da una unità

esterna monoblocco condensata ad aria

dedicata ad una massiva produzione di

acqua calda ad alta temperatura.

Caratteristiche Tecniche

• Temperatura dell’acqua: fino a 90°C

• Compressore DC Scroll Inverter

• Campo operativo di temperatura: -25 ÷ +46°C

• Compatibile M-Net

• Refrigerante Naturale CO2

GWP (global warming potential) = 1

ODP (ozone depletion potential) = 0

• HIGH COP

• Potenza termica 40kW

• Sistema in cascata fino a 640kW

Sistema per la produzione di acqua

calda

Il sistema Ecodan – QAHV è l’innovativa soluzione di Mitsubishi Electric per la

produzione di acqua calda ad alta temperatura tramite l’utilizzo di CO2 come

gas refrigerante. L’utilizzo di CO2 garantisce la possibilità di produrre acqua

calda a temperatura molto elevata, fino a 90°C, e una capacità di 40kW. La

nuova QAHV trova applicazione in tutti i quei contesti che necessitano di pro-

duzione continuativa e stabile di acqua calda , come hotel, case di cura, centri

benessere e scuole.

CO

2

come refrigerante

La CO2 è un gas che si trova in natura, non nocivo e ad impatto ambientale

nullo. Esso non contribuisce alla distruzione dello strato di ozono (Ozone

Depletion Potential ODP=0) e contribuisce in maniera del tutto trascurabile

all’effetto serra (Global Warming Potential GWP=1).

Funzionamento garantito fino a

-25°C

Grazie all’adozione del circuito “Flash-Injection Circuit” (lo stesso adottato sui

sistemi VRF CITY MULTI ZUBADAN Y) l’unità Packaged QAHV garantisce il

funzionamento con una temperature esterna compresa tra -25°C e +43°C.

Inoltre, fino a -3°C l’unità assicura una piena resa di 40kW e produzione di

acqua calda fino 90°C.

Alta efficienza

La nuova unità Packaged QAHV garantisce un COP molto elevato. La diffe-

renza di temperatura tra l’acqua in ingresso e in uscita dall’unità è un para-

metro fondamentale per assicurare prestazioni della macchina elevate. Pur

essendo in grado di operare in un range di temperature molto vasto la nuova

QAHV esprime performance elevate in applicazioni che garantiscano un delta

temperatura tra acqua di mandata e di ritorno elevato.

Specifiche tecniche RISCALDAMENTO/RAFFRESCAMENTO/USO SANITARIO

MODELLO

Alimentazione

Capacità di riscaldamento

nominale*

1

Capacità di riscaldamento

nominale*

2

Capacità di riscaldamento

nominale*

Tensione/Freq./Fasi

QAHV-N560YA-HPB

V/Hz/n°

3 fasi 380-400-415V; 50/60 Hz

kW

40

Potenza assorbita

kW

10,31

Corrente assorbita

COP.

A

17,8-16,9-16,3

3,88

kW

40

Potenza assorbita

kW

10,97

Corrente assorbita

COP.

A

20,0-19,0-18,3

3,65

kW

40

Potenza assorbita

kW

11,6

3

Corrente assorbita

COP.

Rank

ηwh

A

20,4-19,4-18,7

3,44

°CBS

55~90°C

°CBS

-25 ~ +43

A

103%

kPa

inclusa

m

3

/h

77 kPa (17 l/min)

mm

19,05 (3/4")

mm

19,05 (3/4")

dBA

56

mm

1837 (1777 senza piedini)x1220x760

kg

400

Mpa

14

Mpa

1

kg/Tons

6,5 / 0,0065

Intervallo di temperatura*

4

Temperatura acqua di mandata

Temperatura dell’aria esterna

178

179

Classe di efficienza energetica

di riscaldamento dell’acqua in

condizioni climatiche medie*

5

Efficienza energetica di

riscaldamento dell’acqua in

condizioni climatiche medie*

5

Pompa di circolazione

Prevalenza pompa di

circolazione (portata acqua

circolante)

Diametri tubazioni acqua

Livello sonoro*

1

a 1 m

Dimensioni esterne AxLxP

AxLxP

Peso netto

Pressione di progetto

Carica refr. R407C*

4

/CO

2

Eq

Nota:

*

1

Condizioni di riscaldamento nominali:

*

2

Condizioni di riscaldamento nominali:

*

3

Condizioni di riscaldamento nominali:

*

4

Fare riferimento al mauale installativo e operativo.

*

5

Condizioni climatiche medie: le condizioni di temperatura e di irraggiamento solare globale caratteristiche della città di Strasburgo.

*

6

GWP di R744A pari a 1 secondo regolamento 517 / 2014

* Non installare l’unità in ambiente dove la temperatura di bulbo umido supera 32°C.

* Rispettare le condizioni minime di qualità dell’acqua riportate nella documentazione tecnica.

temperatura esterna di 16°CBS/12°CBU; temperatura dell’acqua di mandata 65°C; temperatura dell’acqua di ritorno 40°C

temperatura esterna di 7°CBS/6°CBU; temperatura dell’acqua di mandata 65°C; temperatura dell’acqua di ritorno 9°C

temperatura esterna di 7°CBS/6°CBU; temperatura dell’acqua di mandata 65°C; temperatura dell’acqua di ritorno 15°C
