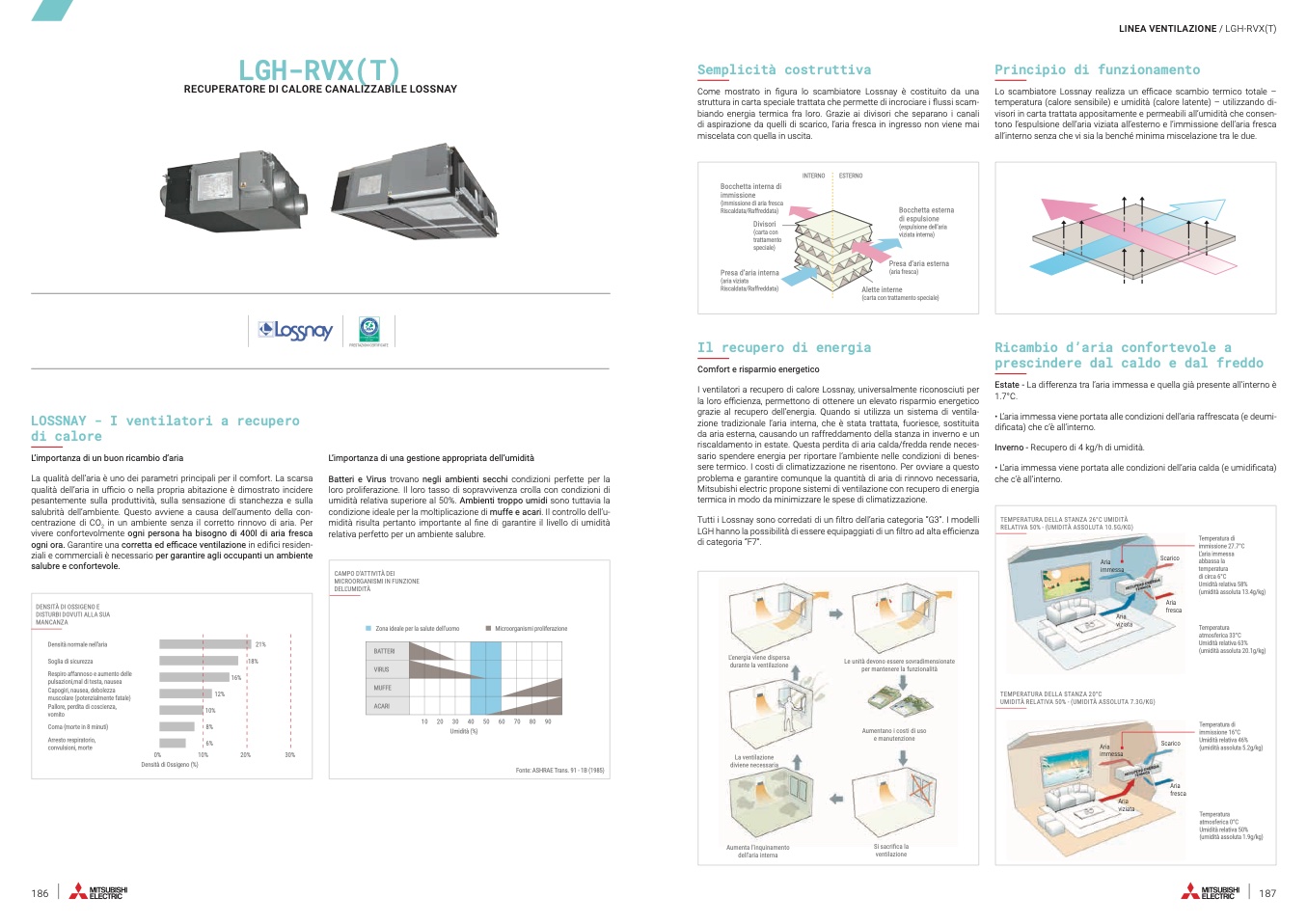

LGH-RVX(T)
RECUPERATORE DI CALORE CANALIZZABILE LOSSNAY
Semplicità costruttiva
Come mostrato in figura lo scambiatore Lossnay è costituito da una
struttura in carta speciale trattata che permette di incrociare i flussi scam-
biando energia termica fra loro. Grazie ai divisori che separano i canali
di aspirazione da quelli di scarico, l’aria fresca in ingresso non viene mai
miscelata con quella in uscita.
LINEA VENTILAZIONE / LGH-RVX(T)
Principio di funzionamento
Lo scambiatore Lossnay realizza un efficace scambio termico totale –
temperatura (calore sensibile) e umidità (calore latente) – utilizzando di-
visori in carta trattata appositamente e permeabili all’umidità che consen-
tono l’espulsione dell’aria viziata all’esterno e l’immissione dell’aria fresca
all’interno senza che vi sia la benché minima miscelazione tra le due.
Bocchetta interna di
immissione
(immissione di aria fresca
Riscaldata/Raffreddata)
Divisori
(carta con
trattamento
speciale)
Presa d’aria interna
(aria viziata
Riscaldata/Raffreddata)
Bocchetta esterna
di espulsione
(espulsione dell’aria
viziata interna)
Presa d’aria esterna
(aria fresca)
INTERNO
ESTERNO
Alette interne
(carta con trattamento speciale)
LOSSNAY - I ventilatori a recupero
di calore
L’importanza di un buon ricambio d’aria
La qualità dell’aria è uno dei parametri principali per il comfort. La scarsa
qualità dell’aria in ufficio o nella propria abitazione è dimostrato incidere
pesantemente sulla produttività, sulla sensazione di stanchezza e sulla
salubrità dell’ambiente. Questo avviene a causa dell’aumento della con-
centrazione di CO
2
in un ambiente senza il corretto rinnovo di aria. Per
vivere confortevolmente ogni persona ha bisogno di 400l di aria fresca
ogni ora. Garantire una corretta ed efficace ventilazione in edifici residen-
ziali e commerciali è necessario per garantire agli occupanti un ambiente
salubre e confortevole.
PRESTAZIONI CERTIFICATE
L’importanza di una gestione appropriata dell’umidità
Batteri e Virus trovano negli ambienti secchi condizioni perfette per la
loro proliferazione. Il loro tasso di sopravvivenza crolla con condizioni di
umidità relativa superiore al 50%. Ambienti troppo umidi sono tuttavia la
condizione ideale per la moltiplicazione di muffe e acari. Il controllo dell’u-
midità risulta pertanto importante al fine di garantire il livello di umidità
relativa perfetto per un ambiente salubre.
Il recupero di energia
Comfort e risparmio energetico
I ventilatori a recupero di calore Lossnay, universalmente riconosciuti per
la loro efficienza, permettono di ottenere un elevato risparmio energetico
grazie al recupero dell’energia. Quando si utilizza un sistema di ventila-
zione tradizionale l’aria interna, che è stata trattata, fuoriesce, sostituita
da aria esterna, causando un raffreddamento della stanza in inverno e un
riscaldamento in estate. Questa perdita di aria calda/fredda rende neces-
sario spendere energia per riportare l’ambiente nelle condizioni di benes-
sere termico. I costi di climatizzazione ne risentono. Per ovviare a questo
problema e garantire comunque la quantità di aria di rinnovo necessaria,
Mitsubishi electric propone sistemi di ventilazione con recupero di energia
termica in modo da minimizzare le spese di climatizzazione.
Tutti i Lossnay sono corredati di un filtro dell’aria categoria “G3”. I modelli
LGH hanno la possibilità di essere equipaggiati di un filtro ad alta efficienza
di categoria “F7”.
Ricambio d’aria confortevole a
prescindere dal caldo e dal freddo
Estate - La differenza tra l’aria immessa e quella già presente all’interno è
1.7°C.
• L’aria immessa viene portata alle condizioni dell’aria raffrescata (e deumi-
dificata) che c’è all’interno.
Inverno - Recupero di 4 kg/h di umidità.
• L’aria immessa viene portata alle condizioni dell’aria calda (e umidificata)
che c’è all’interno.
TEMPERATURA DELLA STANZA 26°C UMIDITÀ
RELATIVA 50% - (UMIDITÀ ASSOLUTA 10.5G/KG)
Aria
immessa
Aria
viziata
TEMPERATURA DELLA STANZA 20°C
UMIDITÀ RELATIVA 50% - (UMIDITÀ ASSOLUTA 7.3G/KG)
Temperatura di
immissione 27.7°C
L’aria immessa
abbassa la
temperatura
di circa 6°C
Umidità relativa 58%
(umidità assoluta 13.4g/kg)
Aria
fresca
Scarico
Aria
fresca
Aria
immessa
Aria
viziata
Temperatura
atmosferica 33°C
Umidità relativa 63%
(umidità assoluta 20.1g/kg)
Temperatura di
immissione 16°C
Umidità relativa 46%
(umidità assoluta 5.2g/kg)
Temperatura
atmosferica 0°C
Umidità relativa 50%
(umidità assoluta 1.9g/kg)
Scarico
CAMPO D’ATTIVITÀ DEI
MICROORGANISMI IN FUNZIONE
DELL’UMIDITÀ
Zona ideale per la salute dell’uomo
Microorganismi proliferazione
10 20 30 40 50 60 70 80 90
Umidità (%)
Fonte: ASHRAE Trans. 91 - 1B (1985)
BATTERI
VIRUS
MUFFE
ACARI
L’energia viene dispersa
durante la ventilazione
La ventilazione
diviene necessaria
Aumenta l’inquinamento
dell’aria interna
Le unità devono essere sovradimensionate
per mantenere la funzionalità
Aumentano i costi di uso
e manutenzione
Si sacrifica la
ventilazione
DENSITÀ DI OSSIGENO E
DISTURBI DOVUTI ALLA SUA
MANCANZA
Densità normale nell’aria
21%
Soglia di sicurezza
18%
Respiro affannoso e aumento delle
pulsazioni,mal di testa, nausea
Capogiri, nausea, debolezza
muscolare (potenzialmente fatale)
Pallore, perdita di coscienza,
vomito
16%
12%
10%
Coma (morte in 8 minuti)
8%
Arresto respiratorio,
convulsioni, morte
0%
6%
10%
20%
30%
Densità di Ossigeno (%)
