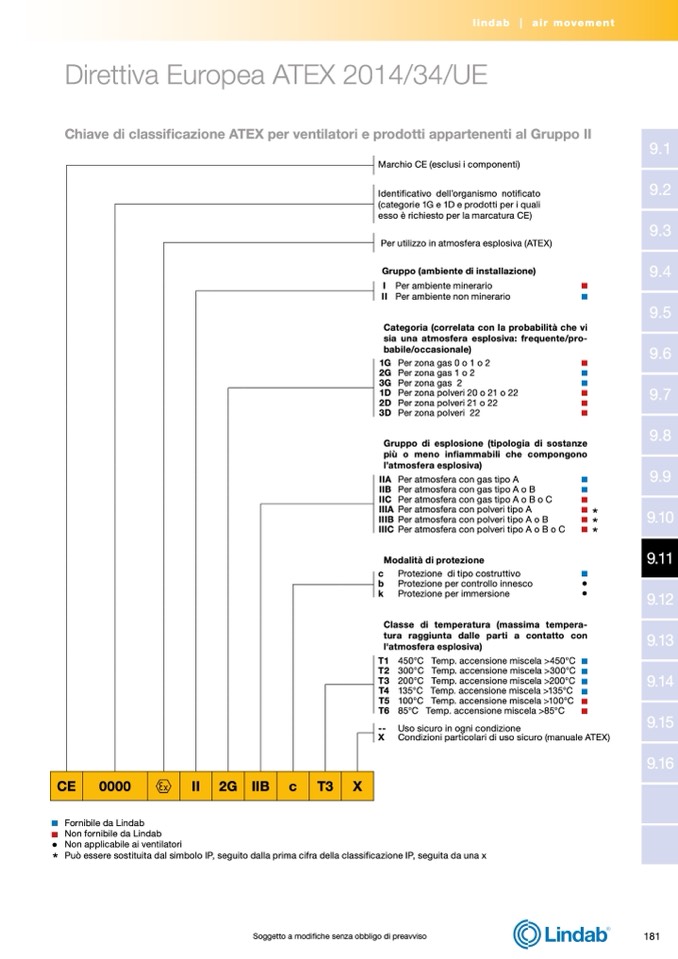

Direttiva Europea ATEX 2014/34/UE

Chiave di classificazione ATEX per ventilatori e prodotti appartenenti al Gruppo II

lindab | air movement

Marchio CE (esclusi i componenti)

Identificativo dell’organismo notificato

(categorie 1G e 1D e prodotti per i quali

esso è richiesto per la marcatura CE)

Per utilizzo in atmosfera esplosiva (ATEX)

Gruppo (ambiente di installazione)

I Per ambiente minerario

II Per ambiente non minerario

Categoria (correlata con la probabilità che vi

sia una atmosfera esplosiva: frequente/pro-

babile/occasionale)

1G Perzonagas0o1o2

2G Perzonagas1o2

3G Per zona gas 2

1D Per zona polveri 20 o 21 o 22

2D Per zona polveri 21 o 22

3D Per zona polveri 22

Gruppo di esplosione (tipologia di sostanze

più o meno infiammabili che compongono

l’atmosfera esplosiva)

IIA Per atmosfera con gas tipo A

IIB Per atmosfera con gas tipo A o B

IIC PeratmosferacongastipoAoBoC

IIIA Per atmosfera con polveri tipo A

IIIB Per atmosfera con polveri tipo A o B

IIIC Per atmosfera con polveri tipo A o B o C

Modalità di protezione

*

c

Protezione di tipo costruttivo

b

Protezione per controllo innesco

•

k

Protezione per immersione

•

Classe di temperatura (massima tempera-

tura raggiunta dalle parti a contatto con

l'atmosfera esplosiva)

T1 450°C

T2 300°C

T3 200°C

T4 135°C

T5 100°C

T6 85°C

Temp. accensione miscela >450°C

Temp. accensione miscela >300°C

Temp. accensione miscela >200°C

Temp. accensione miscela >135°C

Temp. accensione miscela >100°C

Temp. accensione miscela >85°C

--

Uso sicuro in ogni condizione

X

Condizioni particolari di uso sicuro (manuale ATEX)

CE

0000

II

2G

IIB

c

T3

X

Fornibile da Lindab

Non fornibile da Lindab

• Nonapplicabileaiventilatori

*

Può essere sostituita dal simbolo IP, seguito dalla prima cifra della classificazione IP, seguita da una x

Soggetto a modifiche senza obbligo di preavviso

181
