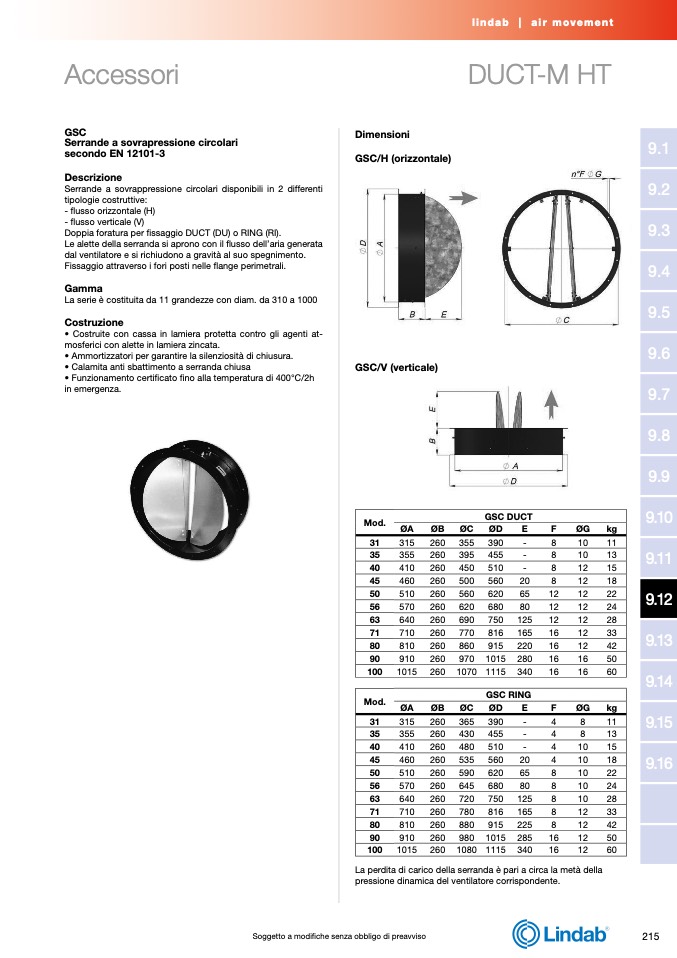

Accessori
DUCT-M HT
lindab | air movement
GSC
Serrande a sovrapressione circolari
secondo EN 12101-3
Descrizione
Serrande a sovrappressione circolari disponibili in 2 differenti
tipologie costruttive:
- flusso orizzontale (H)
- flusso verticale (V)
Doppia foratura per fissaggio DUCT (DU) o RING (RI).
Le alette della serranda si aprono con il flusso dell’aria generata
dal ventilatore e si richiudono a gravità al suo spegnimento.
Fissaggio attraverso i fori posti nelle flange perimetrali.
Gamma
La serie è costituita da 11 grandezze con diam. da 310 a 1000
Costruzione
• Costruite con cassa in lamiera protetta contro gli agenti at-
mosferici con alette in lamiera zincata.
• Ammortizzatori per garantire la silenziosità di chiusura.
• Calamita anti sbattimento a serranda chiusa
• Funzionamento certificato fino alla temperatura di 400°C/2h
in emergenza.
Dimensioni
GSC/H (orizzontale)
9.1
9.2
GSC/V (verticale)
Mod.
GSC DUCT
ØA
ØB
ØC
ØD
E
F
ØG
kg
31
315
260
355
390
-
8
10
11
35
355
260
395
455
-
8
10
13
40
410
260
450
510
-
8
12
15
45
460
260
500
560
20
8
12
18
50
510
260
560
620
65
12
12
22
56
570
260
620
680
80
12
12
24
63
640
260
690
750
125
12
12
28
71
710
260
770
816
165
16
12
33
80
810
260
860
915
220
16
12
42
90
910
260
970
1015
280
16
16
50
100
1015
260
1070 1115
340
16
16
60
Mod.
GSC RING
ØA
ØB
ØC
ØD
E
F
ØG
kg
31
315
260
365
390
-
4
8
11
35
355
260
430
455
-
4
8
13
40
410
260
480
510
-
4
10
15
45
460
260
535
560
20
4
10
18
50
510
260
590
620
65
8
10
22
56
570
260
645
680
80
8
10
24
63
640
260
720
750
125
8
10
28
71
710
260
780
816
165
8
12
33
80
810
260
880
915
225
8
12
42
90
910
260
980
1015
285
16
12
50
100
1015
260
1080 1115
340
16
12
60
La perdita di carico della serranda è pari a circa la metà della
pressione dinamica del ventilatore corrispondente.
