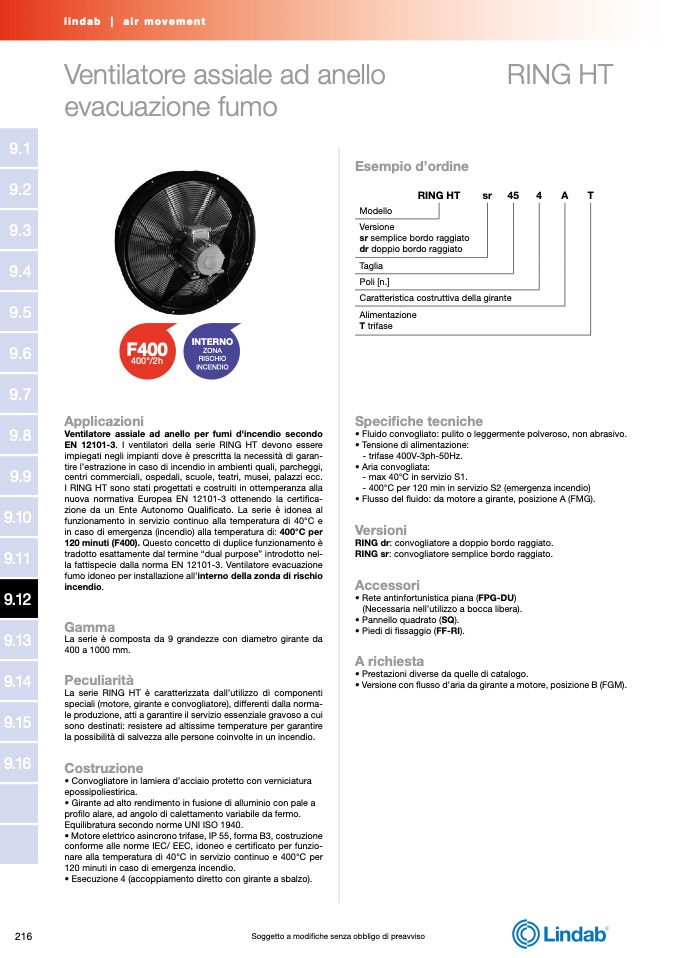

Ventilatore assiale ad anello

RING HT

evacuazione fumo

INTERNO

F400

400°/2h

Applicazioni

Esempio d’ordine

RING HT

sr

45

4

A

T

Modello

Versione

sr semplice bordo raggiato

dr doppio bordo raggiato

Taglia

Poli [n.]

Caratteristica costruttiva della girante

Alimentazione

T trifase

Specifiche tecniche

• Fluido convogliato: pulito o leggermente polveroso, non abrasivo.

• Tensione di alimentazione:

- trifase 400V-3ph-50Hz.

• Aria convogliata:

- max 40°C in servizio S1.

- 400°C per 120 min in servizio S2 (emergenza incendio)

• Flusso del fluido: da motore a girante, posizione A (FMG).

Versioni

RING dr: convogliatore a doppio bordo raggiato.

RING sr: convogliatore semplice bordo raggiato.

Accessori

• Rete antinfortunistica piana (FPG-DU)

(Necessaria nell’utilizzo a bocca libera).

• Pannello quadrato (SQ).

• Piedi di fissaggio (FF-RI).

A richiesta

• Prestazioni diverse da quelle di catalogo.

• Versione con flusso d’aria da girante a motore, posizione B (FGM).

Ventilatore assiale ad anello per fumi d'incendio secondo

EN 12101-3. I ventilatori della serie RING HT devono essere

impiegati negli impianti dove è prescritta la necessit

à di garan-

tire l’estrazione in caso di incendio in ambienti quali, parcheggi,

centri commerciali, ospedali, scuole, teatri, musei, palazzi ecc.

I RING HT sono stati progettati e costruiti in ottemperanza alla

nuova normativa Europea EN 12101-3 ottenendo la certifica-

zione da un Ente Autonomo Qualificato. La serie è idonea al

funzionamento in servizio continuo alla temperatura di 40°C e

in caso di emergenza (incendio) alla temperatura di: 400°C per

120 minuti (F400). Questo concetto di duplice funzionamento è

tradotto esattamente dal termine “dual purpose” introdotto nel-

la fattispecie dalla norma EN 12101-3. Ventilatore evacuazione

fumo idoneo per installazione all'interno della zonda di rischio

incendio.

Gamma

La serie è composta da 9 grandezze con diametro girante da

400 a 1000 mm.

Peculiarità

La serie RING HT è caratterizzata dall’utilizzo di componenti

speciali (motore, girante e convogliatore), differenti dalla norma-

le produzione, atti a garantire il servizio essenziale gravoso a cui

sono destinati: resistere ad altissime temperature per garantire

la possibilità di salvezza alle persone coinvolte in un incendio.

Costruzione

• Convogliatore in lamiera d’acciaio protetto con verniciatura

epossipoliestirica.

• Girante ad alto rendimento in fusione di alluminio con pale a

profilo alare, ad angolo di calettamento variabile da fermo.

Equilibratura secondo norme UNI ISO 1940.

• Motore elettrico asincrono trifase, IP 55, forma B3, costruzione

conforme alle norme IEC/ EEC, idoneo e certificato per funzio-

nare alla temperatura di 40°C in servizio continuo e 400°C per

120 minuti in caso di emergenza incendio.

• Esecuzione 4 (accoppiamento diretto con girante a sbalzo).

ZONA

RISCHIO

INCENDIO

216
