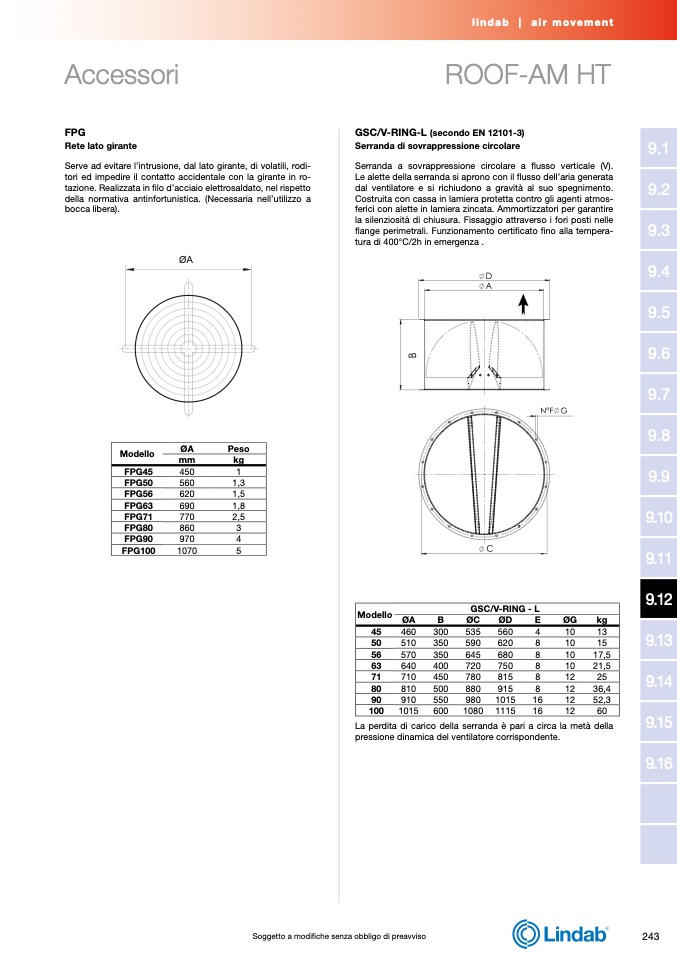

Accessori

ROOF-AM HT

FPG

Rete lato girante

Serve ad evitare l’intrusione, dal lato girante, di volatili, rodi-

tori ed impedire il contatto accidentale con la girante in ro-

tazione. Realizzata in filo d’acciaio elettrosaldato, nel rispetto

della normativa antinfortunistica. (Necessaria nell’utilizzo a

bocca libera).

ØA

GSC/V-RING-L (secondo EN 12101-3)

Serranda di sovrappressione circolare

Serranda a sovrappressione circolare a flusso verticale (V).

Le alette della serranda si aprono con il flusso dell’aria generata

dal ventilatore e si richiudono a gravità al suo spegnimento.

Costruita con cassa in lamiera protetta contro gli agenti atmos-

ferici con alette in lamiera zincata. Ammortizzatori per garantire

la silenziosità di chiusura. Fissaggio attraverso i fori posti nelle

flange perimetrali. Funzionamento certificato fino alla tempera-

tura di 400°C/2h in emergenza .

lindab | air movement

Modello

ØA

Peso

mm

kg

FPG45

450

1

FPG50

560

1,3

FPG56

620

1,5

FPG63

690

1,8

FPG71

770

2,5

FPG80

860

3

FPG90

970

4

FPG100

1070

5

Modello

GSC/V-RING - L

ØA

B

ØC

ØD

E

ØG

kg

45

460

300

535

560

4

10

13

50

510

350

590

620

8

10

15

56

570

350

645

680

8

10

17,5

63

640

400

720

750

8

10

21,5

71

710

450

780

815

8

12

25

80

810

500

880

915

8

12

36,4

90

910

550

980

1015

16

12

52,3

100

1015

600

1080

1115

16

12

60

La perdita di carico della serranda è pari a circa la metà della

pressione dinamica del ventilatore corrispondente.
