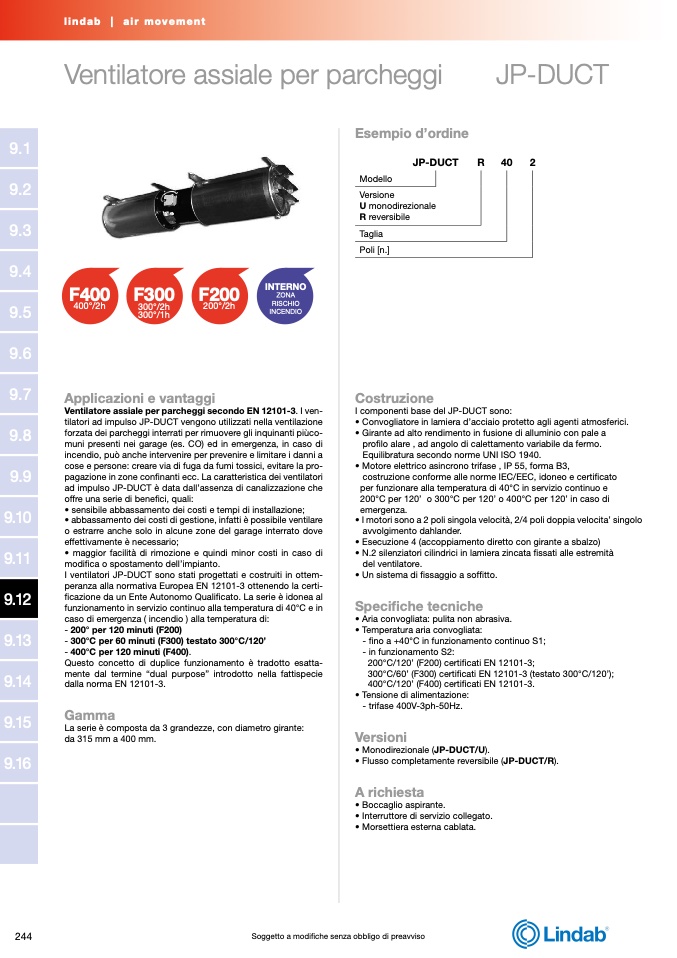

Ventilatore assiale per parcheggi

JP-DUCT

Esempio d’ordine

JP-DUCT

Modello

Versione

U monodirezionale

R reversibile

Taglia

Poli [n.]

Costruzione

R

40

2

F400

F300

F200

400°/2h

300°/2h

200°/2h

300°/1h

Applicazioni e vantaggi

INTERNO

ZONA

RISCHIO

INCENDIO

Ventilatore assiale per parcheggi secondo EN 12101-3. I ven-

tilatori ad impulso JP-DUCT vengono utilizzati nella ventilazione

forzata dei parcheggi interrati per rimuovere gli inquinanti piùco-

muni presenti nei garage (es. CO) ed in emergenza, in caso di

incendio, può anche intervenire per prevenire e limitare i danni a

cose e persone: creare via di fuga da fumi tossici, evitare la pro-

pagazione in zone confinanti ecc. La caratteristica dei ventilatori

ad impulso JP-DUCT è data dall’assenza di canalizzazione che

offre una serie di benefici, quali:

• sensibile abbassamento dei costi e tempi di installazione;

• abbassamento dei costi di gestione, infatti è possibile ventilare

o estrarre anche solo in alcune zone del garage interrato dove

effettivamente è necessario;

• maggior facilità di rimozione e quindi minor costi in caso di

modifica o spostamento dell’impianto.

I ventilatori JP-DUCT sono stati progettati e costruiti in ottem-

peranza alla normativa Europea EN 12101-3 ottenendo la certi-

ficazione da un Ente Autonomo Quali

ficato. La serie è idonea al

funzionamento in servizio continuo alla temperatura di 40°C e in

caso di emergenza ( incendio ) alla temperatura di:

- 200° per 120 minuti (F200)

- 300°C per 60 minuti (F300) testato 300°C/120’

- 400°C per 120 minuti (F400).

Questo concetto di duplice funzionamento è tradotto esatta-

mente dal termine “dual purpose” introdotto nella fattispecie

dalla norma EN 12101-3.

Gamma

La serie è composta da 3 grandezze, con diametro girante:

da 315 mm a 400 mm.

I componenti base del JP-DUCT sono:

• Convogliatore in lamiera d’acciaio protetto agli agenti atmosferici.

• Girante ad alto rendimento in fusione di alluminio con pale a

profilo alare , ad angolo di calettamento variabile da fermo.

Equilibratura secondo norme UNI ISO 1940.

• Motore elettrico asincrono trifase , IP 55, forma B3,

costruzione conforme alle norme IEC/EEC, idoneo e certificato

per funzionare alla temperatura di 40°C in servizio continuo e

200°C per 120’ o 300°C per 120’ o 400°C per 120’ in caso di

emergenza.

• I motori sono a 2 poli singola velocità, 2/4 poli doppia velocita’ singolo

avvolgimento dahlander.

• Esecuzione 4 (accoppiamento diretto con girante a sbalzo)

• N.2 silenziatori cilindrici in lamiera zincata fissati alle estremità

del ventilatore.

• Un sistema di fissaggio a soffitto.

Specifiche tecniche

• Aria convogliata: pulita non abrasiva.

• Temperatura aria convogliata:

- fino a +40°C in funzionamento continuo S1;

- in funzionamento S2:

200°C/120’ (F200) certificati EN 12101-3;

300°C/60’ (F300) certificati EN 12101-3 (testato 300°C/120’);

400°C/120’ (F400) certificati EN 12101-3.

• Tensione di alimentazione:

- trifase 400V-3ph-50Hz.

Versioni

• Monodirezionale (JP-DUCT/U).

• Flusso completamente reversibile (JP-DUCT/R).

A richiesta

• Boccaglio aspirante.

• Interruttore di servizio collegato.

• Morsettiera esterna cablata.
