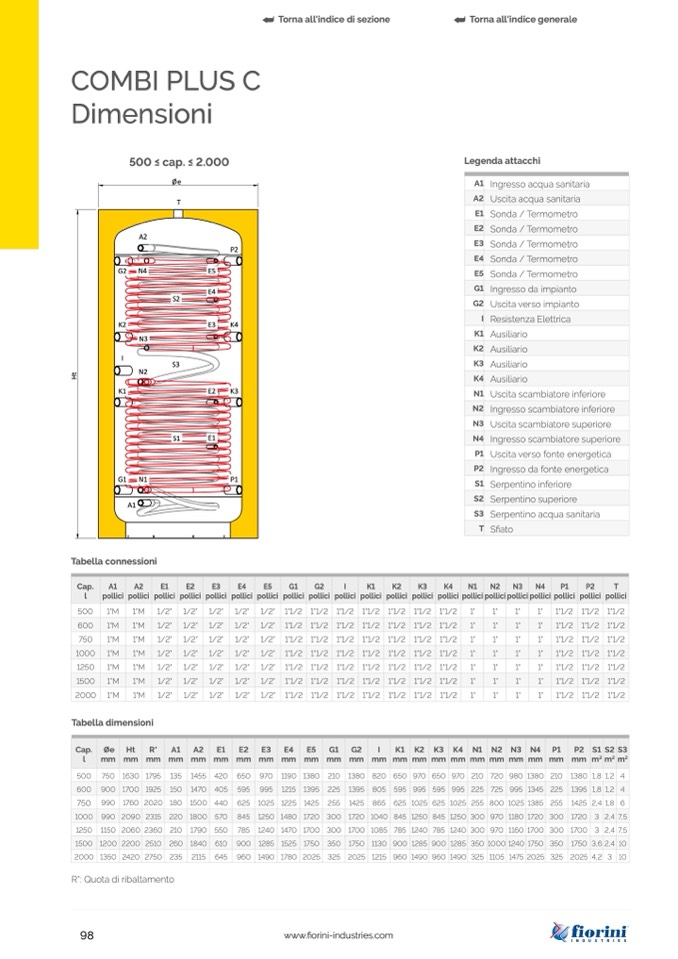

COMBI PLUS C
Dimensioni
500 ≤ cap. ≤ 2.000
Legenda attacchi
A1 Ingresso acqua sanitaria
A2 Uscita acqua sanitaria
E1 Sonda / Termometro
E2 Sonda / Termometro
E3 Sonda / Termometro
E4 Sonda / Termometro
E5 Sonda / Termometro
G1 Ingresso da impianto
G2 Uscita verso impianto
I Resistenza Elettrica
K1 Ausiliario
K2 Ausiliario
K3 Ausiliario
K4 Ausiliario
N1 Uscita scambiatore inferiore
N2 Ingresso scambiatore inferiore
N3 Uscita scambiatore superiore
N4 Ingresso scambiatore superiore
P1 Uscita verso fonte energetica
P2 Ingresso da fonte energetica
S1 Serpentino inferiore
S2 Serpentino superiore
S3 Serpentino acqua sanitaria
T S
fiato
Torna all'indice di sezione
Torna all'indice generale
A2
G2 N4
K2
I
N2
K1
G1
N1
A1
Tabella connessioni
Øe
T
S2
S3
S1
E5
E4
E3
E2
E1
P2
K4
K3
P1
t
H
N3
Cap.
A1
A2
E1
E2
E3
E4
E5
G1
G2
I
K1
K2
K3
K4
N1
N2
N3
N4
P1
P2
T
l
pollici pollici pollici pollici pollici pollici pollici pollici pollici pollici pollici pollici pollici pollicipollicipollicipollicipollicipollici pollici pollici
500
1"M
1"M
1/2" 1/2" 1/2" 1/2" 1/2" 1"1/2 1"1/2 1"1/2 1"1/2 1"1/2 1"1/2 1"1/2
1"
1"
1"
1"
1"1/2 1"1/2 1"1/2
600
1"M
1"M
1/2" 1/2" 1/2" 1/2" 1/2" 1"1/2 1"1/2 1"1/2 1"1/2 1"1/2 1"1/2 1"1/2
1"
1"
1"
1"
1"1/2 1"1/2 1"1/2
750
1"M
1"M
1/2" 1/2" 1/2" 1/2" 1/2" 1"1/2 1"1/2 1"1/2 1"1/2 1"1/2 1"1/2 1"1/2
1"
1"
1"
1"
1"1/2 1"1/2 1"1/2
1000 1"M
1"M
1/2" 1/2" 1/2" 1/2" 1/2" 1"1/2 1"1/2 1"1/2 1"1/2 1"1/2 1"1/2 1"1/2
1"
1"
1"
1"
1"1/2 1"1/2 1"1/2
1250
1"M
1"M
1/2" 1/2" 1/2" 1/2" 1/2" 1"1/2 1"1/2 1"1/2 1"1/2 1"1/2 1"1/2 1"1/2
1"
1"
1"
1"
1"1/2 1"1/2 1"1/2
1500
1"M
1"M
1/2" 1/2" 1/2" 1/2" 1/2" 1"1/2 1"1/2 1"1/2 1"1/2 1"1/2 1"1/2 1"1/2
1"
1"
1"
1"
1"1/2 1"1/2 1"1/2
2000 1"M
1"M
1/2" 1/2" 1/2" 1/2" 1/2" 1"1/2 1"1/2 1"1/2 1"1/2 1"1/2 1"1/2 1"1/2
1"
1"
1"
1"
1"1/2 1"1/2 1"1/2
Tabella dimensioni
Cap. Øe Ht
R*
A1
A2
E1
E2
E3
E4
E5
G1
G2
I
K1 K2 K3 K4 N1 N2 N3 N4 P1
P2 S1S2S3
l
mm mm mm mm mm mm mm mm mm mm mm mm m
m
m
m
m
m
m
m
m
m
m
m
m
m
m
m
m
m
mm m
m
m
2
m
2
m
2
500 750 1630 1795 135 1455 420 650 970 1190 1380 210 1380 820 650 970 650 970 210 720 980 1380 210 1380 1,8 1,2 4
600 900 1700 1925 150 1470 405 595 995 1215 1395 225 1395 805 595 995 595 995 225 725 995 1345 225 1395 1,8 1,2 4
750 990 1760 2020 180 1500 440 625 1025 1225 1425 255 1425 865 625 1025 625 1025 255 800 1025 1385 255 1425 2,4 1,8 6
1000 990 2090 2315 220 1800 570 845 1250 1480 1720 300 1720 1040 845 1250 845 1250 300 970 1180 1720 300 1720 3 2,4 7,5
1250 1150 2060 2360 210 1790 550 785 1240 1470 1700 300 1700 1085 785 1240 785 1240 300 970 1160 1700 300 1700 3 2,4 7,5
1500 1200 2200 2510 260 1840 610 900 1285 1525 1750 350 1750 1130 900 1285 900 1285 350 1000 1240 1750 350 1750 3,6 2,4 10
2000 1350 2420 2750 235 2115 645 960 1490 1780 2025 325 2025 1215 960 1490 960 1490 325 1105 1475 2025 325 2025 4,2 3 10
R*: Quota di ribaltamento
