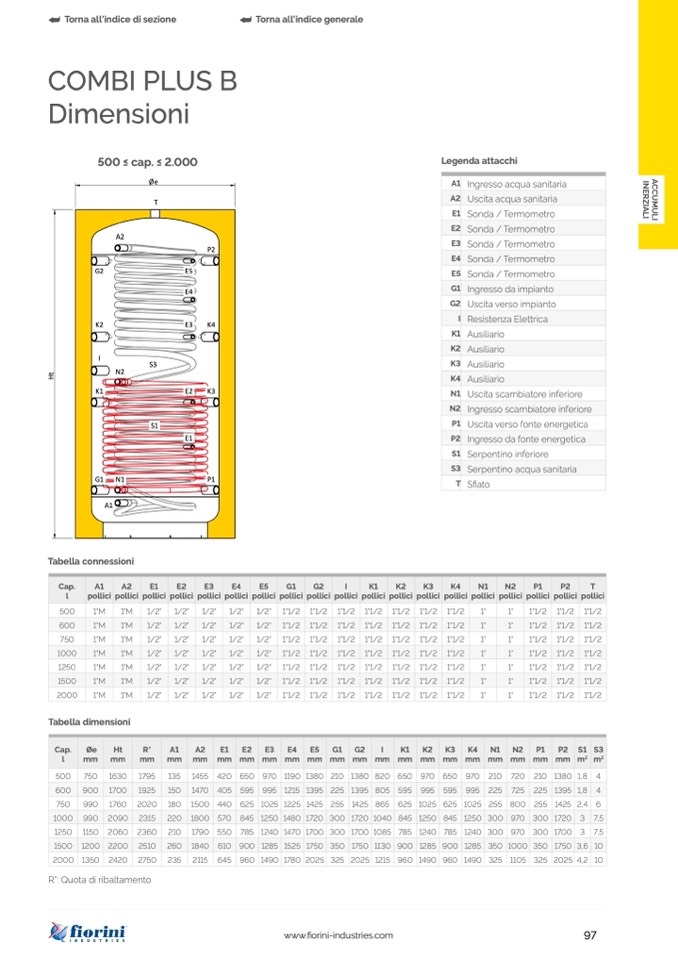

COMBI PLUS B
Dimensioni
500 ≤ cap. ≤ 2.000
Legenda attacchi
A1
Ingresso acqua sanitaria
A2
Uscita acqua sanitaria
E1
Sonda / Termometro
E2
Sonda / Termometro
E3
Sonda / Termometro
E4
Sonda / Termometro
E5
Sonda / Termometro
G1
Ingresso da impianto
G2
Uscita verso impianto
I
Resistenza Elettrica
K1
Ausiliario
K2
Ausiliario
K3
Ausiliario
K4
Ausiliario
N1
Uscita scambiatore inferiore
N2
Ingresso scambiatore inferiore
P1
Uscita verso fonte energetica
P2
Ingresso da fonte energetica
S1
Serpentino inferiore
S3
Serpentino acqua sanitaria
T
S
fiato
Øe
T
I
N
A
C
E
R
C
U
Z
I
A
M
U
L
I
L
I
A2
I
N2
K1
G1
N1
A1
P2
K4
K3
P1
G2
K2
E5
E4
E3
E2
E1
t
H
S3
S1
Tabella connessioni
Cap.
A1
A2
E1
E2
E3
E4
E5
G1
G2
I
K1
K2
K3
K4
N1
N2
P1
P2
T
l
pollici pollici pollici pollici pollici pollici pollici pollici pollici pollici pollici pollici pollici pollici pollici pollici pollici pollici pollici
500
1"M
1"M
1/2"
1/2"
1/2"
1/2"
1/2" 1"1/2 1"1/2 1"1/2 1"1/2 1"1/2 1"1/2 1"1/2
1"
1"
1"1/2 1"1/2 1"1/2
600
1"M
1"M
1/2"
1/2"
1/2"
1/2"
1/2" 1"1/2 1"1/2 1"1/2 1"1/2 1"1/2 1"1/2 1"1/2
1"
1"
1"1/2 1"1/2 1"1/2
750
1"M
1"M
1/2"
1/2"
1/2"
1/2"
1/2" 1"1/2 1"1/2 1"1/2 1"1/2 1"1/2 1"1/2 1"1/2
1"
1"
1"1/2 1"1/2 1"1/2
1000
1"M
1"M
1/2"
1/2"
1/2"
1/2"
1/2" 1"1/2 1"1/2 1"1/2 1"1/2 1"1/2 1"1/2 1"1/2
1"
1"
1"1/2 1"1/2 1"1/2
1250
1"M
1"M
1/2"
1/2"
1/2"
1/2"
1/2" 1"1/2 1"1/2 1"1/2 1"1/2 1"1/2 1"1/2 1"1/2
1"
1"
1"1/2 1"1/2 1"1/2
1500
1"M
1"M
1/2"
1/2"
1/2"
1/2"
1/2" 1"1/2 1"1/2 1"1/2 1"1/2 1"1/2 1"1/2 1"1/2
1"
1"
1"1/2 1"1/2 1"1/2
2000
1"M
1"M
1/2"
1/2"
1/2"
1/2"
1/2" 1"1/2 1"1/2 1"1/2 1"1/2 1"1/2 1"1/2 1"1/2
1"
1"
1"1/2 1"1/2 1"1/2
Tabella dimensioni
Cap.
Øe
Ht
R*
A1
A2
E1
E2
E3
E4
E5
G1
G2
I
K1
K2
K3
K4
N1
N2
P1
P2 S1 S3
l
mm
mm
mm
mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm m
2
m
2
500
750 1630 1795
135 1455 420 650 970 1190 1380 210 1380 820 650 970 650 970 210 720 210 1380 1,8 4
600 900
1700 1925
150 1470 405 595 995 1215 1395 225 1395 805 595 995 595 995 225 725 225 1395 1,8 4
750
990
1760 2020 180 1500 440 625 1025 1225 1425 255 1425 865 625 1025 625 1025 255 800 255 1425 2,4 6
1000 990
2090 2315 220 1800 570 845 1250 1480 1720 300 1720 1040 845 1250 845 1250 300 970 300 1720 3 7,5
1250 1150
2060 2360 210 1790 550 785 1240 1470 1700 300 1700 1085 785 1240 785 1240 300 970 300 1700 3 7,5
1500 1200 2200 2510 260 1840 610 900 1285 1525 1750 350 1750 1130 900 1285 900 1285 350 1000 350 1750 3,6 10
2000 1350 2420 2750 235 2115 645 960 1490 1780 2025 325 2025 1215 960 1490 960 1490 325 1105 325 2025 4,2 10
R*: Quota di ribaltamento
