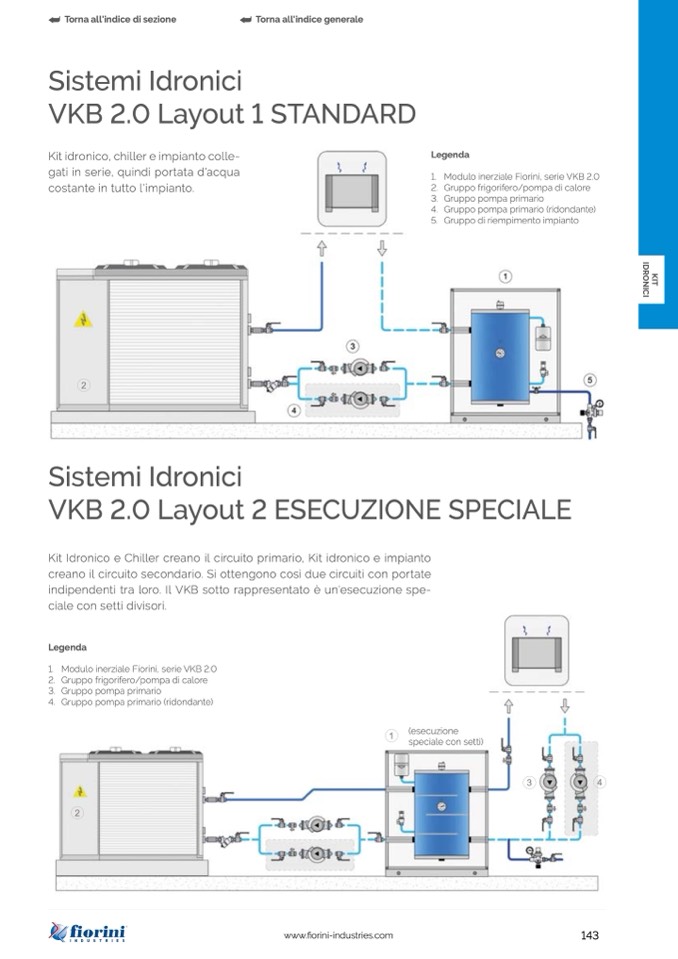

Sistemi Idronici

VKB 2.0 Layout 1 STANDARD

Kit idronico, chiller e impianto colle-

gati in serie, quindi portata d'acqua

costante in tutto l'impianto.

Legenda

1. Modulo inerziale Fiorini, serie VKB 2.0

2. Gruppo frigorifero/pompa di calore

3. Gruppo pompa primario

4. Gruppo pompa primario (ridondante)

5. Gruppo di riempimento impianto

2

Sistemi Idronici

VKB 2.0 Layout 2 ESECUZIONE SPECIALE

Kit Idronico e Chiller creano il circuito primario, Kit idronico e impianto

creano il circuito secondario. Si ottengono cos

ì due circuiti con portate

indipendenti tra loro. Il VKB sotto rappresentato è un'esecuzione spe-

ciale con setti divisori.

Legenda

1. Modulo inerziale Fiorini, serie VKB 2.0

2. Gruppo frigorifero/pompa di calore

3. Gruppo pompa primario

4. Gruppo pompa primario (ridondante)

2

1

(esecuzione

speciale con setti)

3

4
