Sistemi Idronici

VKB 2.0

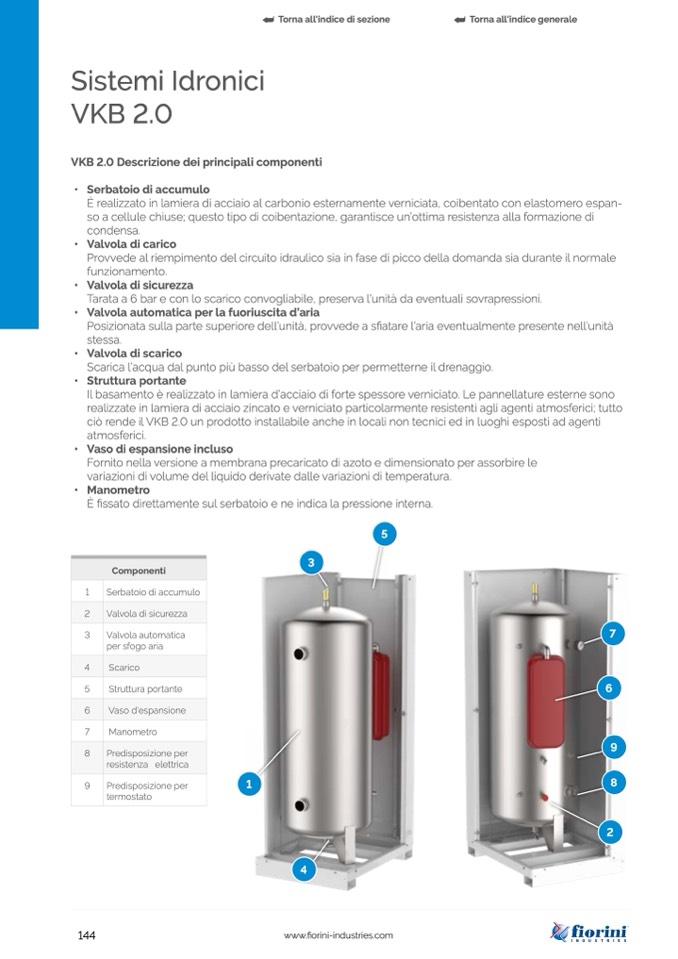

VKB 2.0 Descrizione dei principali componenti

• Serbatoio di accumulo

È realizzato in lamiera di acciaio al carbonio esternamente verniciata, coibentato con elastomero espan-

so a cellule chiuse; questo tipo di coibentazione, garantisce un’ottima resistenza alla formazione di

condensa.

• Valvola di carico

Provvede al riempimento del circuito idraulico sia in fase di picco della domanda sia durante il normale

funzionamento.

• Valvola di sicurezza

Tarata a 6 bar e con lo scarico convogliabile, preserva l’unit

à da eventuali sovrapressioni.

• Valvola automatica per la fuoriuscita d’aria

Posizionata sulla parte superiore dell’unità, provvede a s

fiatare l’aria eventualmente presente nell’unit

à

stessa.

• Valvola di scarico

Scarica l’acqua dal punto più basso del serbatoio per permetterne il drenaggio.

• Struttura portante

Il basamento è realizzato in lamiera d’acciaio di forte spessore verniciato. Le pannellature esterne sono

realizzate in lamiera di acciaio zincato e verniciato particolarmente resistenti agli agenti atmosferici; tutto

ci

ò rende il VKB 2.0 un prodotto installabile anche in locali non tecnici ed in luoghi esposti ad agenti

atmosferici.

• Vaso di espansione incluso

Fornito nella versione a membrana precaricato di azoto e dimensionato per assorbire le

variazioni di volume del liquido derivate dalle variazioni di temperatura.

• Manometro

È

fissato direttamente sul serbatoio e ne indica la pressione interna.

3

Componenti

1

Serbatoio di accumulo

2

Valvola di sicurezza

3

Valvola automatica

per sfogo aria

4

Scarico

5

Struttura portante

6

Vaso d’espansione

7

Manometro

8

Predisposizione per

resistenza elettrica

9

Predisposizione per

termostato

7

6

9

8

1

5

4

2
