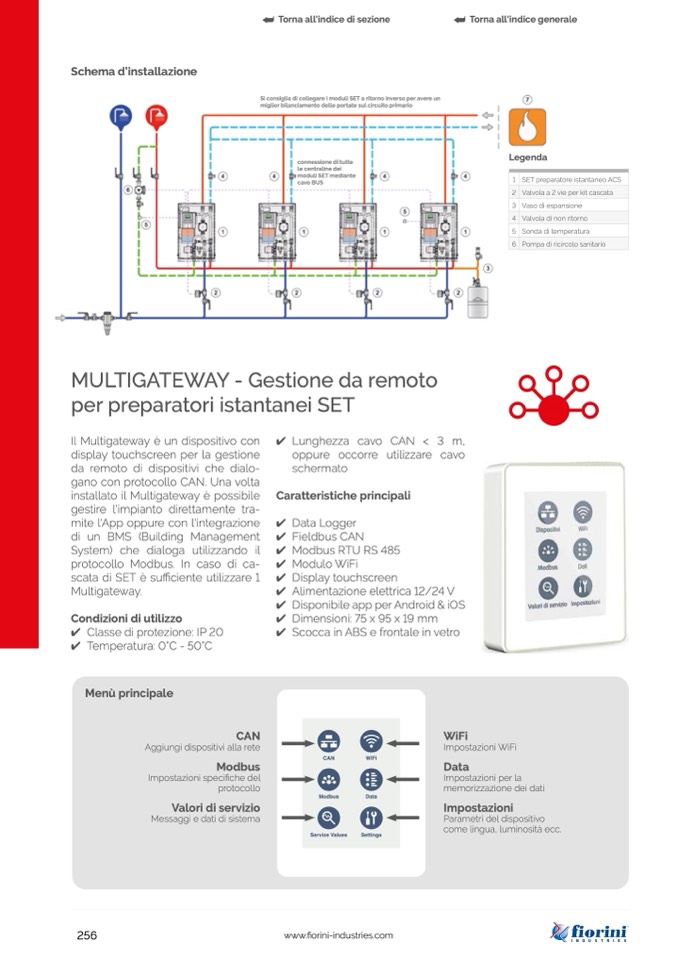

Schema d’installazione

MULTIGATEWAY - Gestione da remoto

per preparatori istantanei SET

Torna all'indice di sezione

Torna all'indice generale

Si consiglia di collegare i moduli SET a ritorno inverso per avere un

miglior bilanciamento delle portate sul circuito primario

Legenda

connessione di tutte

le centraline dei

moduli SET mediante

cavo BUS

1

SET preparatore istantaneo ACS

2

Valvola a 2 vie per kit cascata

3

Vaso di espansione

4

Valvola di non ritorno

5

Sonda di temperatura

6

Pompa di ricircolo sanitario

Il Multigateway

è un dispositivo con

display touchscreen per la gestione

da remoto di dispositivi che dialo-

gano con protocollo CAN. Una volta

installato il Multigateway

è possibile

gestire l'impianto direttamente tra-

mite l'App oppure con l'integrazione

di un BMS (Building Management

System) che dialoga utilizzando il

protocollo Modbus. In caso di ca-

scata di SET

è su

fficiente utilizzare 1

Multigateway.

Condizioni di utilizzo

✔ Lunghezza cavo CAN < 3 m,

oppure occorre utilizzare cavo

schermato

Caratteristiche principali

✔ Data Logger

✔ Fieldbus CAN

✔ Modbus RTU RS 485

✔ Modulo WiFi

✔ Display touchscreen

✔ Alimentazione elettrica 12/24 V

✔ Disponibile app per Android & iOS

✔ Dimensioni: 75 x 95 x 19 mm

✔ Scocca in ABS e frontale in vetro

✔

✔

Classe di protezione: IP 20

Temperatura: 0°C - 50°C

Menù principale

CAN

Aggiungi dispositivi alla rete

Modbus

Impostazioni specifiche del

protocollo

Valori di servizio

Messaggi e dati di sistema

WiFi

CAN

Modbus

Service Values

WiFi

Data

Settings

Impostazioni WiFi

Data

Impostazioni per la

memorizzazione dei dati

Impostazioni

Parametri del dispositivo

come lingua, luminosità ecc.

256
