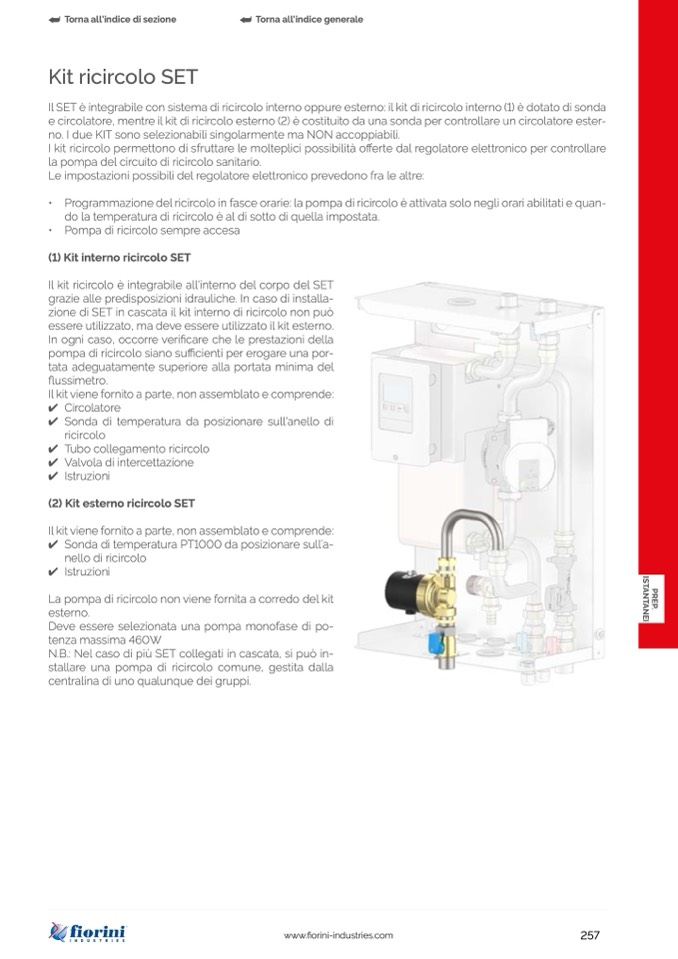

Kit ricircolo SET
Il SET
è integrabile con sistema di ricircolo interno oppure esterno: il kit di ricircolo interno (1) è dotato di sonda
e circolatore, mentre il kit di ricircolo esterno (2) è costituito da una sonda per controllare un circolatore ester-
no. I due KIT sono selezionabili singolarmente ma NON accoppiabili.
I kit ricircolo permettono di sfruttare le molteplici possibilità offerte dal regolatore elettronico per controllare
la pompa del circuito di ricircolo sanitario.
Le impostazioni possibili del regolatore elettronico prevedono fra le altre:
• Programmazione del ricircolo in fasce orarie: la pompa di ricircolo è attivata solo negli orari abilitati e quan-
do la temperatura di ricircolo
è al di sotto di quella impostata.
• Pompa di ricircolo sempre accesa
(1) Kit interno ricircolo SET
Il kit ricircolo
è integrabile all'interno del corpo del SET
grazie alle predisposizioni idrauliche. In caso di installa-
zione di SET in cascata il kit interno di ricircolo non pu
ò
essere utilizzato, ma deve essere utilizzato il kit esterno.
In ogni caso, occorre veri
ficare che le prestazioni della
pompa di ricircolo siano su
fficienti per erogare una por-
tata adeguatamente superiore alla portata minima del
flussimetro.
Il kit viene fornito a parte, non assemblato e comprende:
✔ Circolatore
✔ Sonda di temperatura da posizionare sull’anello di
ricircolo
✔ Tubo collegamento ricircolo
✔ Valvola di intercettazione
✔ Istruzioni
(2) Kit esterno ricircolo SET
Il kit viene fornito a parte, non assemblato e comprende:
✔ Sonda di temperatura PT1000 da posizionare sull’a-
nello di ricircolo
✔ Istruzioni
La pompa di ricircolo non viene fornita a corredo del kit
esterno.
Deve essere selezionata una pompa monofase di po-
tenza massima 460W
N.B.: Nel caso di più SET collegati in cascata, si può in-
stallare una pompa di ricircolo comune, gestita dalla
centralina di uno qualunque dei gruppi.
