Z3
Legenda
Torna all'indice di sezione
Torna all'indice generale

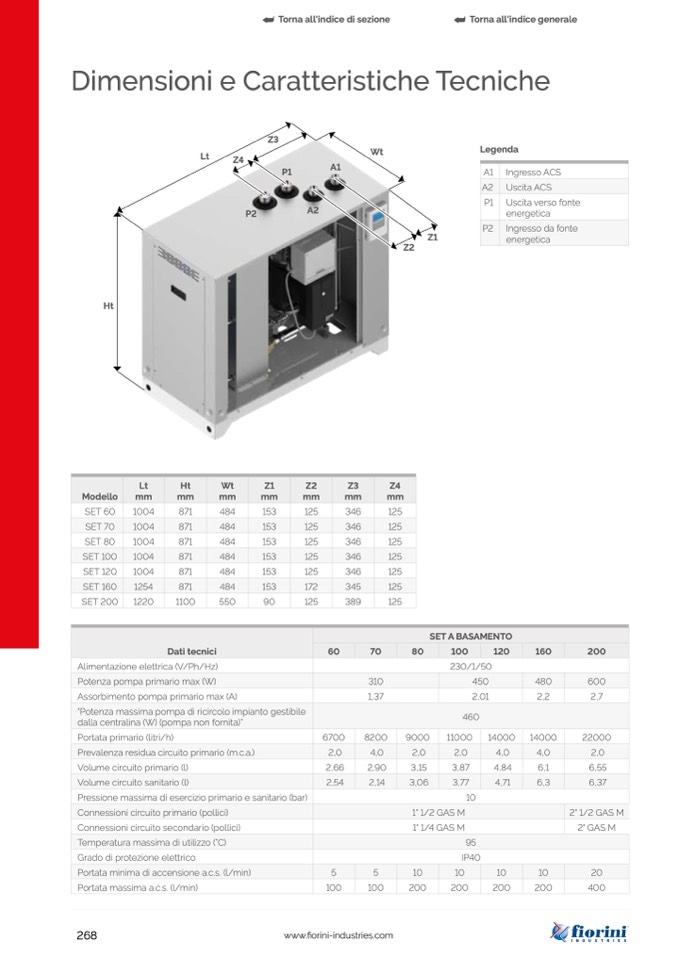

Dimensioni e Caratteristiche Tecniche
Lt
Z4
1
Wt
A1
A2
A1
Ingresso ACS
A2
Uscita ACS
P1
Uscita verso fonte
energetica
P2
Ingresso da fonte
energetica
Ht
P2
P
Z1
Z2
Modello
Lt
mm
Ht
mm
Wt
mm
Z1
mm
Z2
mm
Z3
mm
Z4
mm
SET 60
1004
871
484
153
125
346
125
SET 70
1004
871
484
153
125
346
125
SET 80
1004
871
484
153
125
346
125
SET 100
1004
871
484
153
125
346
125
SET 120
1004
871
484
153
125
346
125
SET 160
1254
871
484
153
172
345
125
SET 200
1220
1100
550
90
125
389
125
Dati tecnici
SET A BASAMENTO
60
70
80
100
120
160
200
Alimentazione elettrica (V/Ph/Hz)
230/1/50
Potenza pompa primario max (W)
310
450
480
600
Assorbimento pompa primario max (A)
1,37
2,01
2,2
2,7
"Potenza massima pompa di ricircolo impianto gestibile
dalla centralina (W) (pompa non fornita)”
460
Portata primario (litri/h)
6700
8200
9000
11000
14000
14000
22000
Prevalenza residua circuito primario (m.c.a.)
2,0
4,0
2,0
2,0
4,0
4,0
2,0
Volume circuito primario (l)
2,66
2,90
3,15
3,87
4,84
6,1
6,55
Volume circuito sanitario (l)
2,54
2,14
3,06
3,77
4,71
6,3
6,37
Pressione massima di esercizio primario e sanitario (bar)
10
Connessioni circuito primario (pollici)
1" 1/2 GAS M
2" 1/2 GAS M
Connessioni circuito secondario (pollici)
1" 1/4 GAS M
2" GAS M
Temperatura massima di utilizzo (°C)
95
Grado di protezione elettrico
IP40
Portata minima di accensione a.c.s. (l/min)
5
5
10
10
10
10
20
Portata massima a.c.s. (l/min)
100
100
200
200
200
200
400
268
