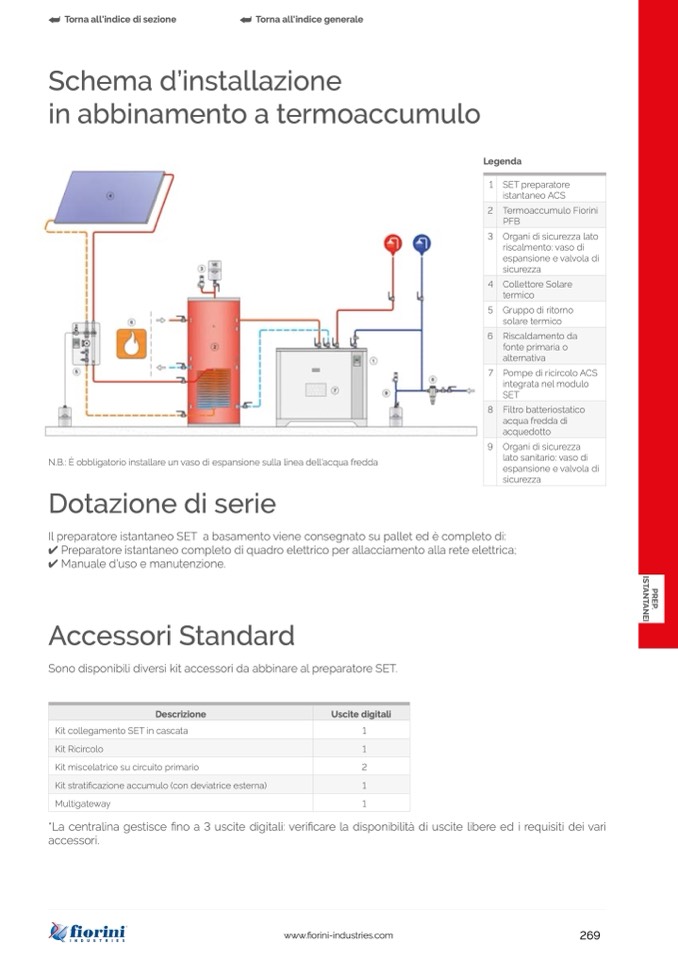

Schema d’installazione

in abbinamento a termoaccumulo

N.B.: È obbligatorio installare un vaso di espansione sulla linea dell'acqua fredda

Dotazione di serie

Il preparatore istantaneo SET a basamento viene consegnato su pallet ed è completo di:

✔ Preparatore istantaneo completo di quadro elettrico per allacciamento alla rete elettrica;

✔ Manuale d’uso e manutenzione.

Accessori Standard

Sono disponibili diversi kit accessori da abbinare al preparatore SET.

Legenda

1

2

SET preparatore

istantaneo ACS

Termoaccumulo Fiorini

PFB

3

4

Organi di sicurezza lato

riscalmento: vaso di

espansione e valvola di

sicurezza

Collettore Solare

termico

5

Gruppo di ritorno

solare termico

6

Riscaldamento da

fonte primaria o

alternativa

7

Pompe di ricircolo ACS

integrata nel modulo

SET

8

Filtro batteriostatico

acqua fredda di

acquedotto

Organi di sicurezza

lato sanitario: vaso di

espansione e valvola di

sicurezza

9

Descrizione

Uscite digitali

Kit collegamento SET in cascata

1

Kit Ricircolo

1

Kit miscelatrice su circuito primario

2

Kit stratificazione accumulo (con deviatrice esterna)

1

Multigateway

1

*La centralina gestisce

fino a 3 uscite digitali: veri

ficare la disponibilità di uscite libere ed i requisiti dei vari

accessori.
