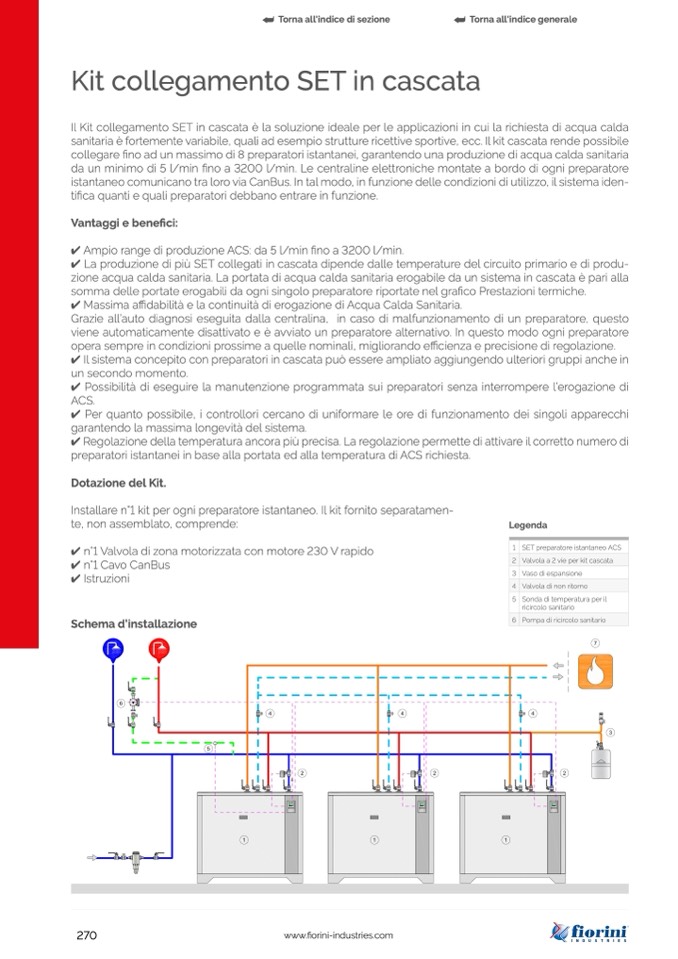

Kit collegamento SET in cascata

Il Kit collegamento SET in cascata è la soluzione ideale per le applicazioni in cui la richiesta di acqua calda

sanitaria

è fortemente variabile, quali ad esempio strutture ricettive sportive, ecc. Il kit cascata rende possibile

collegare fino ad un massimo di 8 preparatori istantanei, garantendo una produzione di acqua calda sanitaria

da un minimo di 5 l/min fino a 3200 l/min. Le centraline elettroniche montate a bordo di ogni preparatore

istantaneo comunicano tra loro via CanBus. In tal modo, in funzione delle condizioni di utilizzo, il sistema iden-

tifica quanti e quali preparatori debbano entrare in funzione.

Vantaggi e bene

fici:

✔ Ampio range di produzione ACS: da 5 l/min

fino a 3200 l/min.

✔ La produzione di pi

ù SET collegati in cascata dipende dalle temperature del circuito primario e di produ-

zione acqua calda sanitaria. La portata di acqua calda sanitaria erogabile da un sistema in cascata

è pari alla

somma delle portate erogabili da ogni singolo preparatore riportate nel gra

fico Prestazioni termiche.

✔ Massima affidabilit

à e la continuità di erogazione di Acqua Calda Sanitaria.

Grazie all’auto diagnosi eseguita dalla centralina, in caso di malfunzionamento di un preparatore, questo

viene automaticamente disattivato e è avviato un preparatore alternativo. In questo modo ogni preparatore

opera sempre in condizioni prossime a quelle nominali, migliorando efficienza e precisione di regolazione.

✔ Il sistema concepito con preparatori in cascata pu

ò essere ampliato aggiungendo ulteriori gruppi anche in

un secondo momento.

✔ Possibilit

à di eseguire la manutenzione programmata sui preparatori senza interrompere l’erogazione di

ACS.

✔ Per quanto possibile, i controllori cercano di uniformare le ore di funzionamento dei singoli apparecchi

garantendo la massima longevit

à del sistema.

✱✔ Regolazione della temperatura ancora più precisa. La regolazione permette di attivare il corretto numero di

preparatori istantanei in base alla portata ed alla temperatura di ACS richiesta.

Dotazione del Kit.

Installare n°1 kit per ogni preparatore istantaneo. Il kit fornito separatamen-

te, non assemblato, comprende:

✔ n°1 Valvola di zona motorizzata con motore 230 V rapido

✔ n°1 Cavo CanBus

✔ Istruzioni

Schema d’installazione

Legenda

1

SET preparatore istantaneo ACS

2

Valvola a 2 vie per kit cascata

3

Vaso di espansione

4

Valvola di non ritorno

5

Sonda di temperatura per il

ricircolo sanitario

6

Pompa di ricircolo sanitario

270
