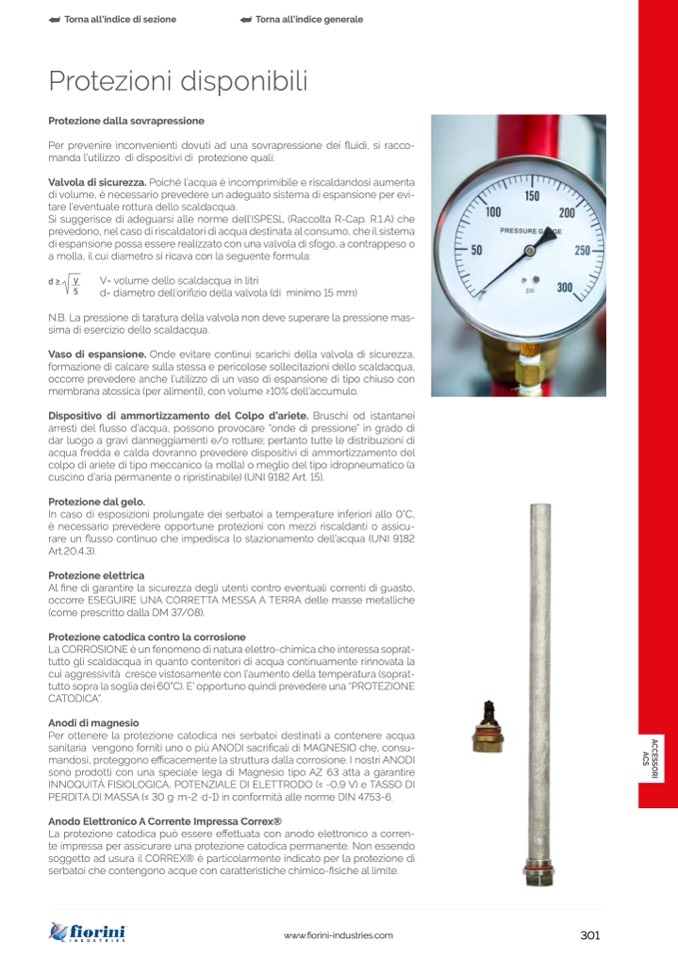

Protezioni disponibili

Protezione dalla sovrapressione

Per prevenire inconvenienti dovuti ad una sovrapressione dei fluidi, si racco-

manda l’utilizzo di dispositivi di protezione quali:

Valvola di sicurezza. Poiché l’acqua è incomprimibile e riscaldandosi aumenta

di volume, è necessario prevedere un adeguato sistema di espansione per evi-

tare l’eventuale rottura dello scaldacqua.

Si suggerisce di adeguarsi alle norme dell’ISPESL (Raccolta R-Cap. R.1.A) che

prevedono, nel caso di riscaldatori di acqua destinata al consumo, che il sistema

di espansione possa essere realizzato con una valvola di sfogo, a contrappeso o

a molla, il cui diametro si ricava con la seguente formula:

d ≥ V

V= volume dello scaldacqua in litri

5

N.B. La pressione di taratura della valvola non deve superare la pressione mas-

sima di esercizio dello scaldacqua.

Vaso di espansione. Onde evitare continui scarichi della valvola di sicurezza,

formazione di calcare sulla stessa e pericolose sollecitazioni dello scaldacqua,

occorre prevedere anche l’utilizzo di un vaso di espansione di tipo chiuso con

membrana atossica (per alimenti), con volume ≥10% dell’accumulo.

Dispositivo di ammortizzamento del Colpo d’ariete. Bruschi od istantanei

arresti del flusso d’acqua, possono provocare “onde di pressione” in grado di

dar luogo a gravi danneggiamenti e/o rotture; pertanto tutte le distribuzioni di

acqua fredda e calda dovranno prevedere dispositivi di ammortizzamento del

colpo di ariete di tipo meccanico (a molla) o meglio del tipo idropneumatico (a

cuscino d’aria permanente o ripristinabile) (UNI 9182 Art. 15).

Protezione dal gelo.

In caso di esposizioni prolungate dei serbatoi a temperature inferiori allo 0°C,

è necessario prevedere opportune protezioni con mezzi riscaldanti o assicu-

rare un flusso continuo che impedisca lo stazionamento dell’acqua (UNI 9182

Art.20.4.3).

Protezione elettrica

Al fine di garantire la sicurezza degli utenti contro eventuali correnti di guasto,

occorre ESEGUIRE UNA CORRETTA MESSA A TERRA delle masse metalliche

(come prescritto dalla DM 37/08).

Protezione catodica contro la corrosione

La CORROSIONE è un fenomeno di natura elettro-chimica che interessa soprat-

tutto gli scaldacqua in quanto contenitori di acqua continuamente rinnovata la

cui aggressività cresce vistosamente con l’aumento della temperatura (soprat-

tutto sopra la soglia dei 60°C). E’ opportuno quindi prevedere una “PROTEZIONE

CATODICA”.

Anodi di magnesio

Per ottenere la protezione catodica nei serbatoi destinati a contenere acqua

sanitaria vengono forniti uno o pi

ù ANODI sacrificali di MAGNESIO che, consu-

mandosi, proteggono efficacemente la struttura dalla corrosione. I nostri ANODI

sono prodotti con una speciale lega di Magnesio tipo AZ 63 atta a garantire

INNOQUITÀ FISIOLOGICA, POTENZIALE DI ELETTRODO (≤ -0,9 V) e TASSO DI

PERDITA DI MASSA (≤ 30 g· m-2 ·d-1) in conformit

à alle norme DIN 4753-6.

Anodo Elettronico A Corrente Impressa Correx®

La protezione catodica può essere effettuata con anodo elettronico a corren-

te impressa per assicurare una protezione catodica permanente. Non essendo

soggetto ad usura il CORREX®

è particolarmente indicato per la protezione di

serbatoi che contengono acque con caratteristiche chimico-fisiche al limite.

d= diametro dell’ori

fizio della valvola (di minimo 15 mm)
