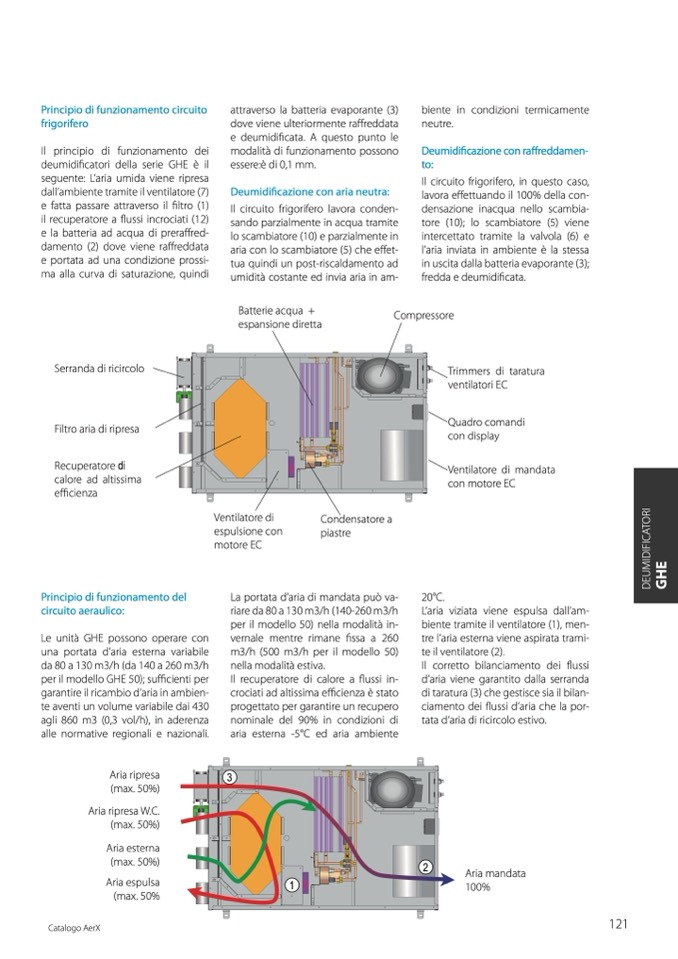

Principio di funzionamento circuito

frigorifero

Il principio di funzionamento dei

deumidificatori della serie GHE è il

seguente: L’aria umida viene ripresa

dall’ambiente tramite il ventilatore (7)

e fatta passare attraverso il filtro (1)

il recuperatore a flussi incrociati (12)

e la batteria ad acqua di preraffred-

damento (2) dove viene raffreddata

e portata ad una condizione prossi-

ma alla curva di saturazione, quindi

Serranda di ricircolo

Filtro aria di ripresa

Recuperatore di

calore ad altissima

efficienza

Principio di funzionamento del

circuito aeraulico:

Le unità GHE possono operare con

una portata d’aria esterna variabile

da 80 a 130 m3/h (da 140 a 260 m3/h

per il modello GHE 50); sufficienti per

garantire il ricambio d’aria in ambien-

te aventi un volume variabile dai 430

agli 860 m3 (0,3 vol/h), in aderenza

alle normative regionali e nazionali.

Aria ripresa

(max. 50%)

Aria ripresa W.C.

(max. 50%)

Aria esterna

(max. 50%)

Aria espulsa

(max. 50%

attraverso la batteria evaporante (3)

dove viene ulteriormente raffreddata

e deumidificata. A questo punto le

modalità di funzionamento possono

essere:è di 0,1 mm.

Deumidificazione con aria neutra:

Il circuito frigorifero lavora conden-

sando parzialmente in acqua tramite

lo scambiatore (10) e parzialmente in

aria con lo scambiatore (5) che effet-

tua quindi un post-riscaldamento ad

umidità costante ed invia aria in am-

biente in condizioni termicamente

neutre.

Deumidificazione con raffreddamen-

to:

Il circuito frigorifero, in questo caso,

lavora effettuando il 100% della con-

densazione inacqua nello scambia-

tore (10); lo scambiatore (5) viene

intercettato tramite la valvola (6) e

l’aria inviata in ambiente è la stessa

in uscita dalla batteria evaporante (3);

fredda e deumidificata.

Batterie acqua +

espansione diretta

Compressore

Trimmers di taratura

ventilatori EC

Quadro comandi

con display

Ventilatore di mandata

con motore EC

20°C.

L’aria viziata viene espulsa dall’am-

biente tramite il ventilatore (1), men-

tre l’aria esterna viene aspirata trami-

te il ventilatore (2).

Il corretto bilanciamento dei flussi

d’aria viene garantito dalla serranda

di taratura (3) che gestisce sia il bilan-

ciamento dei flussi d’aria che la por-

tata d’aria di ricircolo estivo.

Aria mandata

100%

Catalogo AerX

121

Ventilatore di

espulsione con

motore EC

Condensatore a

piastre

La portata d’aria di mandata può va-

riare da 80 a 130 m3/h (140-260 m3/h

per il modello 50) nella modalità in-

vernale mentre rimane fissa a 260

m3/h (500 m3/h per il modello 50)

nella modalità estiva.

Il recuperatore di calore a flussi in-

crociati ad altissima efficienza è stato

progettato per garantire un recupero

nominale del 90% in condizioni di

aria esterna -5°C ed aria ambiente

3
