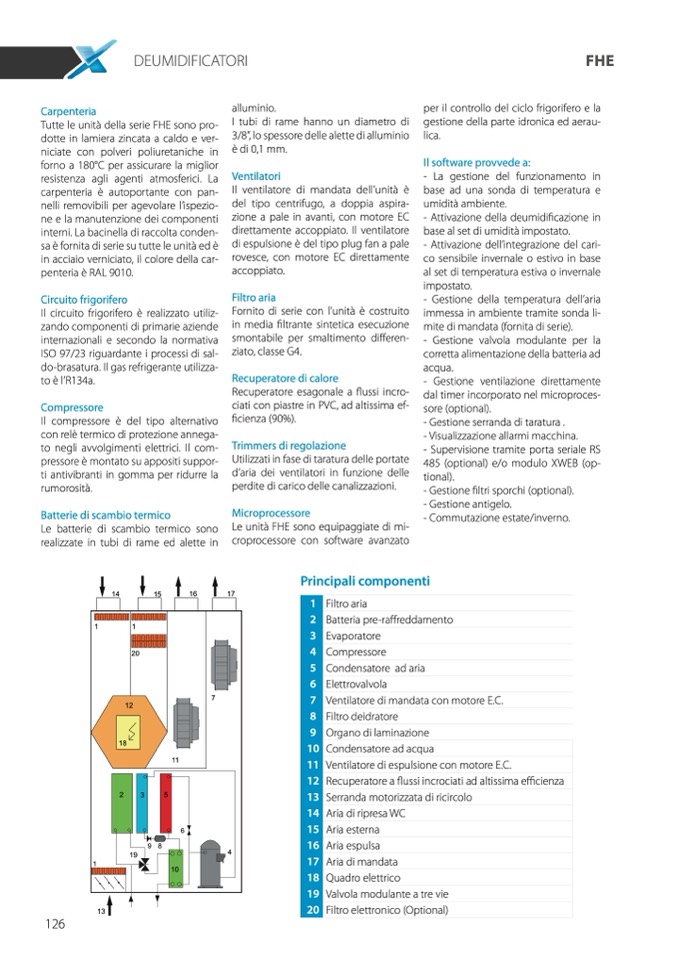

Carpenteria

Tutte le unità della serie FHE sono pro-

dotte in lamiera zincata a caldo e ver-

niciate con polveri poliuretaniche in

forno a 180°C per assicurare la miglior

resistenza agli agenti atmosferici. La

carpenteria è autoportante con pan-

nelli removibili per agevolare l’ispezio-

ne e la manutenzione dei componenti

interni. La bacinella di raccolta conden-

sa è fornita di serie su tutte le unità ed è

in acciaio verniciato, il colore della car-

penteria è RAL 9010.

Circuito frigorifero

Il circuito frigorifero è realizzato utiliz-

zando componenti di primarie aziende

internazionali e secondo la normativa

ISO 97/23 riguardante i processi di sal-

do-brasatura. Il gas refrigerante utilizza-

to è l’R134a.

Compressore

Il compressore è del tipo alternativo

con relè termico di protezione annega-

to negli avvolgimenti elettrici. Il com-

pressore è montato su appositi suppor-

ti antivibranti in gomma per ridurre la

rumorosità.

Batterie di scambio termico

Le batterie di scambio termico sono

realizzate in tubi di rame ed alette in

alluminio.

I tubi di rame hanno un diametro di

3/8”, lo spessore delle alette di alluminio

è di 0,1 mm.

Ventilatori

Il ventilatore di mandata dell’unità è

del tipo centrifugo, a doppia aspira-

zione a pale in avanti, con motore EC

direttamente accoppiato. Il ventilatore

di espulsione è del tipo plug fan a pale

rovesce, con motore EC direttamente

accoppiato.

Filtro aria

Fornito di serie con l’unità è costruito

in media filtrante sintetica esecuzione

smontabile per smaltimento differen-

ziato, classe G4.

Recuperatore di calore

Recuperatore esagonale a flussi incro-

ciati con piastre in PVC, ad altissima ef-

ficienza (90%).

Trimmers di regolazione

Utilizzati in fase di taratura delle portate

d’aria dei ventilatori in funzione delle

perdite di carico delle canalizzazioni.

Microprocessore

Le unità FHE sono equipaggiate di mi-

croprocessore con software avanzato

per il controllo del ciclo frigorifero e la

gestione della parte idronica ed aerau-

lica.

Il software provvede a:

- La gestione del funzionamento in

base ad una sonda di temperatura e

umidità ambiente.

- Attivazione della deumidificazione in

base al set di umidità impostato.

- Attivazione dell’integrazione del cari-

co sensibile invernale o estivo in base

al set di temperatura estiva o invernale

impostato.

- Gestione della temperatura dell’aria

immessa in ambiente tramite sonda li-

mite di mandata (fornita di serie).

- Gestione valvola modulante per la

corretta alimentazione della batteria ad

acqua.

- Gestione ventilazione direttamente

dal timer incorporato nel microproces-

sore (optional).

- Gestione serranda di taratura .

- Visualizzazione allarmi macchina.

- Supervisione tramite porta seriale RS

485 (optional) e/o modulo XWEB (op-

tional).

- Gestione filtri sporchi (optional).

- Gestione antigelo.

- Commutazione estate/inverno.

DEUMIDIFICATORI

FHE

14

15

16

17

Principali componenti

Filtro aria

Batteria pre-raffreddamento

Evaporatore

Compressore

Condensatore ad aria

Elettrovalvola

Ventilatore di mandata con motore E.C.

Filtro deidratore

Organo di laminazione

Condensatore ad acqua

Ventilatore di espulsione con motore E.C.

Recuperatore a flussi incrociati ad altissima efficienza

Serranda motorizzata di ricircolo

Aria di ripresa WC

Aria esterna

Aria espulsa

Aria di mandata

Quadro elettrico

Valvola modulante a tre vie

Filtro elettronico (Optional)
